MPA020

m²

Adoquín prefabricado de hormigón.

26,24€

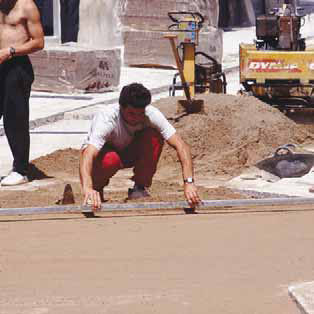

Sección para viales con tráfico de categoría C4 (áreas peatonales, calles residenciales) y categoría de explanada E1 (5 <= CBR < 10), pavimentada con adoquín bicapa de hormigón, formato rectangular, 200x100x60 mm, acabado superficial liso, color gris, aparejado a matajunta para tipo de colocación flexible, sobre una capa de arena de 0,5 a 5 mm de diámetro, cuyo espesor final, una vez colocados los adoquines y vibrado el pavimento con bandeja vibrante de guiado manual, será uniforme y estará comprendido entre 3 y 5 cm, dejando entre ellos una junta de separación entre 2 y 3 mm, para su posterior relleno con arena natural, fina, seca y de granulometría comprendida entre 0 y 2 mm, realizado sobre firme compuesto por base flexible de zahorra natural, de 20 cm de espesor.

Descompuesto

Ud

Descomposición

Rend.

Precio unitario

Precio partida

mt01zah010a

t

Zahorra natural caliza.

0,230

8,72

2,01

mt01arp021c

m³

Arena de 0,5 a 5 mm de diámetro, no conteniendo más de un 3% de materia orgánica y arcilla. Se tendrá en cuenta lo especificado en UNE 83115 sobre la friabilidad y en UNE-EN 1097-2 sobre la resistencia a la fragmentación de la arena.

0,055

24,17

1,33

mt18aph010a

Ud

Adoquín bicapa de hormigón, formato rectangular, 200x100x60 mm, acabado superficial liso, color gris, cuyas características técnicas cumplen la UNE-EN 1338 y una serie de propiedades predeterminadas: coeficiente de absorción de agua <= 6%; resistencia de rotura (splitting test) >= 3,6 MPa; carga de rotura >= 250 N/mm de la longitud de rotura; resistencia al desgaste por abrasión <= 23 mm y resistencia al deslizamiento/resbalamiento (índice USRV) > 60.

52,500

0,17

8,93

mt01arp020

kg

Arena natural, fina y seca, de granulometría comprendida entre 0 y 2 mm de diámetro, exenta de sales perjudiciales, presentada en sacos.

1,000

0,35

0,35

mq01mot010a

h

Motoniveladora de 141 kW.

0,008

68,40

0,55

mq02rov010i

h

Compactador monocilíndrico vibrante autopropulsado, de 129 kW, de 16,2 t, anchura de trabajo 213,4 cm.

0,013

63,10

0,82

mq02cia020j

h

Camión cisterna de 8 m³ de capacidad.

0,005

40,59

0,20

mq02rod010a

h

Bandeja vibrante de guiado manual, de 170 kg, anchura de trabajo 50 cm, reversible.

0,323

4,30

1,39

mo041

h

Oficial 1ª construcción de obra civil.

0,269

17,24

4,64

mo087

h

Ayudante construcción de obra civil.

0,295

16,13

4,76

%

Medios auxiliares

2,000

24,98

0,50

%

Costes indirectos

3,000

25,48

0,76

Coste de mantenimiento decenal: 1,31€ en los primeros 10 años.

Total:

26,24

Referencia norma UNE y Título de la norma transposición de norma armonizada

Aplicabilidad

(1)

Obligatoriedad

(2)

Sistema

(3)

UNE-EN 1338:2004

1.3.2004

1.3.2005

4

Adoquines de hormigón. Especificaciones y métodos de ensayo.

UNE-EN 1338:2004/AC:2006

1.1.2007

1.1.2007

UNIDAD DE OBRA MPA020: ADOQUÍN PREFABRICADO DE HORMIGÓN.

CARACTERÍSTICAS TÉCNICAS

Formación de pavimento mediante colocación flexible, en exteriores, de adoquines bicapa de hormigón, cuyas características técnicas cumplen la UNE-EN 1338, formato rectangular, 200x100x60 mm, acabado superficial liso, color gris, aparejado a matajunta, sobre una capa de arena de 0,5 a 5 mm de diámetro, cuyo espesor final, una vez colocados los adoquines y vibrado el pavimento con bandeja vibrante de guiado manual, será uniforme y estará comprendido entre 3 y 5 cm, dejando entre ellos una junta de separación entre 2 y 3 mm, para su posterior relleno con arena natural, fina, seca y de granulometría comprendida entre 0 y 2 mm, realizado sobre firme compuesto por base flexible de zahorra natural, de 20 cm de espesor, con extendido y compactado al 100% del Proctor Modificado, ejecutada según pendientes del proyecto y colocado sobre explanada formada por el terreno natural adecuadamente compactado hasta alcanzar una capacidad portante mínima definida por su índice CBR (5 <= CBR < 10). Incluso p/p de roturas, cortes a realizar para ajustarlos a los bordes del confinamiento (no incluidos en este precio) y a las intrusiones existentes en el pavimento, remates y piezas especiales.

NORMATIVA DE APLICACIÓN

Ejecución: NTE-RSR. Revestimientos de suelos: Piezas rígidas.

CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida en proyección horizontal, según documentación gráfica de Proyecto. No se han tenido en cuenta los retaceos como factor de influencia para incrementar la medición, toda vez que en la descomposición se ha considerado el tanto por cien de roturas general.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá frente al tránsito, lluvias, heladas y temperaturas elevadas.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá, en proyección horizontal, la superficie realmente ejecutada según especificaciones de Proyecto.

Código LER

Residuos generados

Peso (kg)

Volumen (l)

01 04 08

Residuos de grava y rocas trituradas distintos de los mencionados en el código 01 04 07.

1,765

1,177

01 04 09

Residuos de arena y arcillas.

0,325

0,203

17 01 01

Hormigón (hormigones, morteros y prefabricados).

9,555

6,370

Residuos generados:

11,645

7,750

17 02 03

Plástico.

0,163

0,272

17 02 01

Madera.

0,263

0,239

Envases:

0,426

0,511

Total residuos:

12,071

8,261
