IUS072 |
Ud |
Arqueta de hormigón "in situ". |
120,92€ |
|

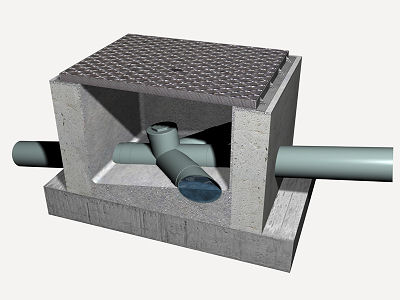

Arqueta de paso, de hormigón en masa "in situ", de dimensiones interiores 40x40x50 cm, con marco y tapa de fundición. |
|
Código |
Unidad |
Descripción |
Rendimiento |
Precio unitario |
Importe |
|
1 |
Materiales |
||||
|
mt10hmf010kn |
m³ |
Hormigón HM-30/B/20/I+Qb, fabricado en central, con cemento SR. |
0,218 |
102,80 |
22,41 |
|
mt11var130 |
Ud |
Colector de conexión de PVC, con tres entradas y una salida, con tapa de registro. |
1,000 |
37,44 |
37,44 |
|
mt08epr030a |
Ud |
Molde reutilizable para formación de arquetas de sección cuadrada de 40x40x50 cm, de chapa metálica, incluso accesorios de montaje. |
0,050 |
184,54 |
9,23 |
|
mt11tfa010a |
Ud |
Marco y tapa de fundición, 40x40 cm, para arqueta registrable, clase B-125 según UNE-EN 124. |
1,000 |
20,97 |
20,97 |
|
Subtotal materiales: |
90,05 |
||||
|
2 |
Mano de obra |
||||
|
mo041 |
h |
Oficial 1ª construcción de obra civil. |
0,969 |
17,54 |
17,00 |
|
mo087 |
h |
Ayudante construcción de obra civil. |
0,700 |
16,43 |
11,50 |
|
Subtotal mano de obra: |
28,50 |
||||
|
3 |
Costes directos complementarios |
||||
|
% |
Costes directos complementarios |
2,000 |
118,55 |
2,37 |
|
|
Coste de mantenimiento decenal: 6,05€ en los primeros 10 años. |
Costes directos (1+2+3): |
120,92 |
|||
Pliego de condiciones
|
UNIDAD DE OBRA IUS072: ARQUETA DE HORMIGÓN "IN SITU". CARACTERÍSTICAS TÉCNICAS Formación de arqueta de paso enterrada, de hormigón en masa "in situ" HM-30/B/20/I+Qb, de dimensiones interiores 40x40x50 cm, sobre solera de hormigón en masa de 15 cm de espesor, formación de pendiente mínima del 2%, con el mismo tipo de hormigón, cerrada superiormente con marco y tapa de fundición clase B-125 según UNE-EN 124. Incluso molde reutilizable de chapa metálica amortizable en 20 usos y colector de conexión de PVC, de tres entradas y una salida, con tapa de registro, para encuentros. El precio no incluye la excavación ni el relleno del trasdós. NORMATIVA DE APLICACIÓN Elaboración, transporte y puesta en obra del hormigón: Instrucción de Hormigón Estructural (EHE-08). Ejecución: CTE. DB-HS Salubridad. Colocación y retirada del encofrado: Instrucción de Hormigón Estructural (EHE-08). CRITERIO DE MEDICIÓN EN PROYECTO Número de unidades previstas, según documentación gráfica de Proyecto. CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA DEL SOPORTE. Se comprobará que la ubicación de la arqueta se corresponde con la de Proyecto. PROCESO DE EJECUCIÓN FASES DE EJECUCIÓN. Replanteo. Vertido y compactación del hormigón en formación de solera. Colocación del molde reutilizable. Vertido y compactación del hormigón en formación de la arqueta. Retirada del molde. Conexionado de los colectores a la arqueta. Relleno de hormigón para formación de pendientes. Colocación del colector de conexión de PVC en el fondo de la arqueta. Colocación de la tapa y los accesorios. Comprobación de su correcto funcionamiento. Realización de pruebas de servicio. CONDICIONES DE TERMINACIÓN. La arqueta quedará totalmente estanca. PRUEBAS DE SERVICIO. Prueba de estanqueidad parcial. Normativa de aplicación: CTE. DB-HS Salubridad CONSERVACIÓN Y MANTENIMIENTO. Se protegerá frente a golpes y obturaciones. Se taparán todas las arquetas para evitar accidentes. CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto. |
Residuos generados
|
Código LER |
Residuos generados |
Peso (kg) |
Volumen (l) |
|
17 01 01 |
Hormigón (hormigones, morteros y prefabricados). |
1,507 |
1,005 |
|
17 04 05 |
Hierro y acero. |
1,535 |
0,731 |
|
Residuos generados: |
3,042 |
1,736 |
|
|
15 01 01 |
Envases de papel y cartón. |
0,072 |
0,096 |
|
Total residuos: |
3,114 |
1,832 |
