IUS080 |
m |
Sumidero de fábrica de ladrillo. |
145,81€ |
||
|

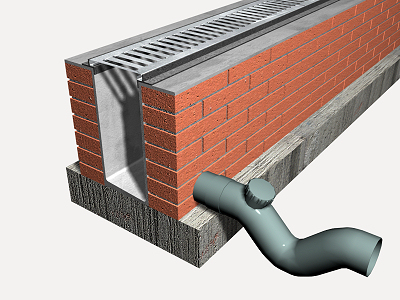

Sumidero longitudinal de fábrica, de 200 mm de ancho interior y 400 mm de alto, con rejilla de acero galvanizado, clase A-15 según UNE-EN 124 y UNE-EN 1433. |
|||||
|
Código |
Unidad |
Descripción |
Rendimiento |
Precio unitario |
Importe |
|
1 |
Materiales |
||||
|
mt10hmf010Mm |
m³ |
Hormigón HM-20/B/20/I, fabricado en central. |
0,858 |
73,96 |
63,46 |
|
mt04lma010b |
Ud |
Ladrillo cerámico macizo de elaboración mecánica para revestir, 25x12x5 cm, según UNE-EN 771-1. |
74,000 |
0,23 |
17,02 |
|
mt11rej020a |
Ud |
Marco y rejilla de acero galvanizado, de 200 mm de ancho y 500 mm de longitud, para canaleta de 200 mm de ancho interior y 400 mm de alto, clase A-15 según UNE-EN 124 y UNE-EN 1433. |
2,000 |
8,43 |
16,86 |
|
mt11var120b |
Ud |
Sifón en línea de PVC, color gris, registrable, con unión macho/hembra, de 110 mm de diámetro. |
0,200 |
37,25 |
7,45 |
|
Subtotal materiales: |
104,79 |
||||
|
2 |
Mano de obra |
||||
|
mo041 |
h |
Oficial 1ª construcción de obra civil. |
1,508 |
17,24 |
26,00 |
|
mo087 |
h |
Ayudante construcción de obra civil. |
0,754 |
16,13 |
12,16 |
|
Subtotal mano de obra: |
38,16 |
||||
|
3 |
Costes directos complementarios |
||||
|
% |
Costes directos complementarios |
2,000 |
142,95 |
2,86 |
|
|
Coste de mantenimiento decenal: 7,29€ en los primeros 10 años. |
Costes directos (1+2+3): |
145,81 |
|||
|
Referencia norma UNE y Título de la norma transposición de norma armonizada |
Aplicabilidad(a) |
Obligatoriedad(b) |
Sistema(c) |
|
UNE-EN 771-1:2011/A1:2016 |
10.6.2016 |
10.6.2017 |
2+/4 |
|
Especificaciones de piezas para fábrica de albañilería. Parte 1: Piezas de arcilla cocida |
(a) Fecha de aplicabilidad de la norma armonizada e inicio del período de coexistencia
(b) Fecha final del período de coexistencia / entrada en vigor marcado CE
(c) Sistema de evaluación y verificación de la constancia de las prestaciones
Pliego de condiciones
|
UNIDAD DE OBRA IUS080: SUMIDERO DE FÁBRICA DE LADRILLO. CARACTERÍSTICAS TÉCNICAS Formación de sumidero longitudinal con paredes de fábrica de ladrillo cerámico macizo, recibido con mortero de cemento, industrial, M-5, enfoscada y bruñida interiormente con mortero de cemento, industrial, con aditivo hidrófugo, M-15, con rejilla y marco de acero galvanizado, de 200 mm de ancho interior y 400 mm de alto, clase A-15 según UNE-EN 124 y UNE-EN 1433, realizado sobre solera de hormigón en masa HM-20/B/20/I de 15 cm de espesor. Incluso p/p de piezas especiales, recibido, sifón en línea registrable colocado a la salida del sumidero para garantizar el sello hidráulico, incluyendo el relleno del trasdós con hormigón y sin incluir la excavación. Totalmente montado, conexionado a la red general de desagüe y probado. NORMATIVA DE APLICACIÓN Elaboración, transporte y puesta en obra del hormigón: Instrucción de Hormigón Estructural (EHE-08). Ejecución: CTE. DB-HS Salubridad. CRITERIO DE MEDICIÓN EN PROYECTO Longitud medida en proyección horizontal, según documentación gráfica de Proyecto. CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA DEL SOPORTE. Se comprobará que la ubicación y el recorrido se corresponden con los de Proyecto. PROCESO DE EJECUCIÓN FASES DE EJECUCIÓN. Replanteo y trazado del sumidero. Eliminación de las tierras sueltas en el fondo previamente excavado. Vertido y compactación del hormigón en formación de solera. Formación de la obra de fábrica con ladrillos, previamente humedecidos, colocados con mortero. Formación de agujeros para conexionado de tubos. Empalme y rejuntado de la tubería al sumidero. Colocación del sifón en línea. Enfoscado y bruñido por el interior con mortero de cemento, redondeando ángulos. Relleno del trasdós. Colocación del marco y la rejilla. CONDICIONES DE TERMINACIÓN. Se conectará con la red de saneamiento del edificio, asegurándose su estanqueidad y circulación. CONSERVACIÓN Y MANTENIMIENTO. Se protegerá frente a obturaciones y tráfico pesado. CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO Se medirá, en proyección horizontal, la longitud realmente ejecutada según especificaciones de Proyecto. |
Residuos generados
|
Código LER |
Residuos generados |
Peso (kg) |
Volumen (l) |
|
17 01 01 |
Hormigón (hormigones, morteros y prefabricados). |
6,610 |
4,407 |
|
17 01 02 |
Ladrillos. |
24,149 |
19,319 |
|
17 02 03 |
Plástico. |
0,002 |
0,003 |
|
Residuos generados: |
30,761 |
23,729 |
|
|
15 01 01 |
Envases de papel y cartón. |
0,008 |
0,011 |
|
17 02 03 |
Plástico. |
0,074 |
0,123 |
|
17 02 01 |
Madera. |
2,601 |
2,365 |
|
Envases: |
2,683 |
2,499 |
|
|
Total residuos: |
33,444 |
26,228 |
