IUS081

m

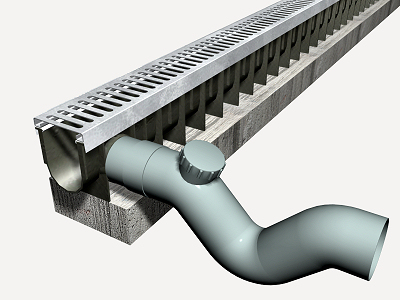

Sumidero de polipropileno.

112,88€

Canaleta prefabricada de drenaje para uso público de polipropileno, con refuerzo lateral de acero galvanizado, de 1000 mm de longitud, 100 mm de ancho y 170 mm de alto, con rejilla pasarela de acero galvanizado clase A-15 según UNE-EN 124 y UNE-EN 1433.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt10hmf010Mm

m³

Hormigón HM-20/B/20/I, fabricado en central.

0,039

73,96

2,88

mt11cap020ae

Ud

Canaleta prefabricada de drenaje para uso público de polipropileno, con refuerzo lateral de acero galvanizado, de 1000 mm de longitud, 100 mm de ancho y 170 mm de alto, con rejilla pasarela de acero galvanizado clase A-15 según UNE-EN 124 y UNE-EN 1433, incluso p/p de piezas especiales.

1,000

89,21

89,21

mt11pvj020b

Ud

Sifón en línea de PVC, "JIMTEN", color gris, registrable, con unión macho/hembra, de 110 mm de diámetro.

0,200

38,39

7,68

Subtotal materiales:

99,77

2

Mano de obra

mo041

h

Oficial 1ª construcción de obra civil.

0,431

17,24

7,43

mo087

h

Ayudante construcción de obra civil.

0,215

16,13

3,47

Subtotal mano de obra:

10,90

3

Costes directos complementarios

%

Costes directos complementarios

2,000

110,67

2,21

Coste de mantenimiento decenal: 5,64€ en los primeros 10 años.

Costes directos (1+2+3):

112,88

Referencia norma UNE y Título de la norma transposición de norma armonizada

Aplicabilidad_(a)

Obligatoriedad_(b)

Sistema_(c)

UNE-EN 1433:2003

1.8.2003

1.8.2004

3

Canales de desagüe para zonas de circulación utilizadas por peatones y vehículos. Clasificación, requisitos de diseño y de ensayo, marcado y evaluación de la conformidad.

UNE-EN 1433:2003/A1:2005

1.1.2006

1.1.2006

UNIDAD DE OBRA IUS081: SUMIDERO DE POLIPROPILENO.

CARACTERÍSTICAS TÉCNICAS

Formación de canaleta prefabricada de drenaje para uso público de polipropileno, con refuerzo lateral de acero galvanizado, de 1000 mm de longitud, 100 mm de ancho y 170 mm de alto, con rejilla pasarela de acero galvanizado clase A-15 según UNE-EN 124 y UNE-EN 1433, realizado sobre solera de hormigón en masa HM-20/B/20/I de 10 cm de espesor. Incluso p/p de piezas especiales, recibido, sifón en línea registrable colocado a la salida del sumidero para garantizar el sello hidráulico, incluyendo el relleno del trasdós y sin incluir la excavación. Totalmente montado, conexionado a la red general de desagüe y probado.

NORMATIVA DE APLICACIÓN

Elaboración, transporte y puesta en obra del hormigón: Instrucción de Hormigón Estructural (EHE-08).

Ejecución: CTE. DB-HS Salubridad.

CRITERIO DE MEDICIÓN EN PROYECTO

Longitud medida en proyección horizontal, según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá frente a obturaciones y tráfico pesado.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá, en proyección horizontal, la longitud realmente ejecutada según especificaciones de Proyecto.

Código LER

Residuos generados

Peso (kg)

Volumen (l)

17 01 01

Hormigón (hormigones, morteros y prefabricados).

0,300

0,200

17 02 03

Plástico.

0,002

0,003

Residuos generados:

0,302

0,203

15 01 01

Envases de papel y cartón.

0,008

0,011

Total residuos:

0,310

0,214
