Enviar sugerencia | Exportación: |
|
|
ASA010 |
Ud |
Arqueta de fábrica. |
161,58€ |
|

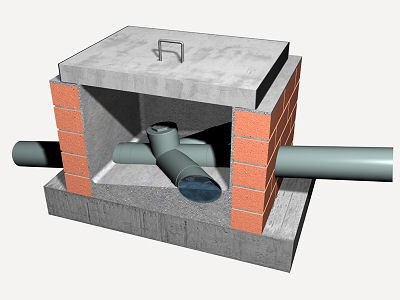

Arqueta de paso, registrable, de obra de fábrica, de dimensiones interiores 50x50x50 cm, con tapa prefabricada de hormigón armado, sobre solera de hormigón en masa. |
|
Código |
Unidad |
Descripción |
Rendimiento |
Precio unitario |
Importe |
|
1 |
Materiales |
||||
|
mt10hmf010kn |
m³ |
Hormigón HM-30/B/20/I+Qb, fabricado en central, con cemento SR. |
0,182 |
101,65 |
18,50 |
|
mt04lma010b |
Ud |
Ladrillo cerámico macizo de elaboración mecánica para revestir, 25x12x5 cm, según UNE-EN 771-1. |
100,000 |
0,23 |
23,00 |
|
mt08aaa010a |
m³ |
Agua. |
0,019 |
1,50 |
0,03 |
|
mt09mif010ca |
t |
Mortero industrial para albañilería, de cemento, color gris, categoría M-5 (resistencia a compresión 5 N/mm²), suministrado en sacos, según UNE-EN 998-2. |
0,070 |
32,25 |
2,26 |
|
mt11var130 |
Ud |
Colector de conexión de PVC, con tres entradas y una salida, con tapa de registro. |
1,000 |
37,50 |
37,50 |
|
mt09mif010la |
t |
Mortero industrial para albañilería, de cemento, color gris, con aditivo hidrófugo, categoría M-15 (resistencia a compresión 15 N/mm²), suministrado en sacos, según UNE-EN 998-2. |
0,035 |
39,80 |
1,39 |
|
mt11var100 |
Ud |
Conjunto de elementos necesarios para garantizar el cierre hermético al paso de olores mefíticos en arquetas de saneamiento, compuesto por: angulares y chapas metálicas con sus elementos de fijación y anclaje, junta de neopreno, aceite y demás accesorios. |
1,000 |
8,25 |
8,25 |
|
mt11arf010b |
Ud |
Tapa de hormigón armado prefabricada, 60x60x5 cm. |
1,000 |
17,50 |
17,50 |
|
Subtotal materiales: |
108,43 |
||||
|
2 |
Mano de obra |
||||
|
mo020 |
h |
Oficial 1ª construcción. |
1,563 |
17,54 |
27,42 |
|
mo113 |
h |
Peón ordinario construcción. |
1,396 |
16,16 |
22,56 |
|
Subtotal mano de obra: |
49,98 |
||||
|
3 |
Costes directos complementarios |
||||
|
% |
Costes directos complementarios |
2,000 |
158,41 |
3,17 |
|
|
Coste de mantenimiento decenal: 8,08€ en los primeros 10 años. |
Costes directos (1+2+3): |
161,58 |
|||
|
Referencia norma UNE y Título de la norma transposición de norma armonizada |
Aplicabilidad(a) |
Obligatoriedad(b) |
Sistema(c) |
|
UNE-EN 771-1:2011/A1:2016 |
10.6.2016 |
10.6.2017 |
2+/4 |
|
Especificaciones de piezas para fábrica de albañilería. Parte 1: Piezas de arcilla cocida |
|||
|
UNE-EN 998-2:2012 |
1.6.2011 |
1.6.2012 |
2+/4 |
|
Especificaciones de los morteros para albañilería. Parte 2: Morteros para albañilería |
(a) Fecha de aplicabilidad de la norma armonizada e inicio del período de coexistencia
(b) Fecha final del período de coexistencia / entrada en vigor marcado CE
(c) Sistema de evaluación y verificación de la constancia de las prestaciones
Pliego de condiciones
|
UNIDAD DE OBRA ASA010: ARQUETA DE FÁBRICA. CARACTERÍSTICAS TÉCNICAS Formación de arqueta de paso, registrable, enterrada, construida con fábrica de ladrillo cerámico macizo, de 1/2 pie de espesor, recibido con mortero de cemento, industrial, M-5, de dimensiones interiores 50x50x50 cm, sobre solera de hormigón en masa HM-30/B/20/I+Qb de 15 cm de espesor, formación de pendiente mínima del 2%, con el mismo tipo de hormigón, enfoscada y bruñida interiormente con mortero de cemento, industrial, con aditivo hidrófugo, M-15 formando aristas y esquinas a media caña, cerrada superiormente con tapa prefabricada de hormigón armado con cierre hermético al paso de los olores mefíticos. Incluso mortero para sellado de juntas y colector de conexión de PVC, de tres entradas y una salida, con tapa de registro, para encuentros. El precio no incluye la excavación ni el relleno del trasdós. NORMATIVA DE APLICACIÓN Elaboración, transporte y puesta en obra del hormigón: Instrucción de Hormigón Estructural (EHE-08). Ejecución: CTE. DB-HS Salubridad. CRITERIO DE MEDICIÓN EN PROYECTO Número de unidades previstas, según documentación gráfica de Proyecto. CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA DEL SOPORTE. Se comprobará que la ubicación de la arqueta se corresponde con la de Proyecto. PROCESO DE EJECUCIÓN FASES DE EJECUCIÓN. Replanteo. Vertido y compactación del hormigón en formación de solera. Formación de la obra de fábrica con ladrillos, previamente humedecidos, colocados con mortero. Conexionado de los colectores a la arqueta. Relleno de hormigón para formación de pendientes. Enfoscado y bruñido con mortero, redondeando los ángulos del fondo y de las paredes interiores de la arqueta. Colocación del colector de conexión de PVC en el fondo de la arqueta. Realización del cierre hermético y colocación de la tapa y los accesorios. Comprobación de su correcto funcionamiento. Realización de pruebas de servicio. CONDICIONES DE TERMINACIÓN. La arqueta quedará totalmente estanca. PRUEBAS DE SERVICIO. Prueba de estanqueidad parcial. Normativa de aplicación: CTE. DB-HS Salubridad CONSERVACIÓN Y MANTENIMIENTO. Se protegerá frente a golpes y obturaciones. Se taparán todas las arquetas para evitar accidentes. CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto. |
Residuos generados
|
Código LER |
Residuos generados |
Peso (kg) |
Volumen (l) |
|
17 01 01 |
Hormigón (hormigones, morteros y prefabricados). |
5,668 |
3,779 |
|
17 01 02 |
Ladrillos. |
32,634 |
26,107 |
|
Residuos generados: |
38,302 |
29,886 |
|
|
15 01 01 |
Envases de papel y cartón. |
0,900 |
1,200 |
|
17 02 03 |
Plástico. |
0,125 |
0,208 |
|
17 02 01 |
Madera. |
3,758 |
3,416 |
|
Envases: |
4,783 |
4,825 |
|
|
Total residuos: |
43,085 |
34,711 |
