EHJ010

Ud

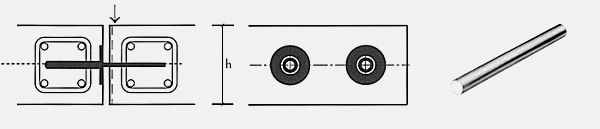

Sistema estructural "Goujon-CRET" para transmisión de esfuerzos cortantes en juntas de dilatación.

30,01€

Pasador para transmisión de esfuerzos, que permite movimiento unidireccional, en las juntas de dilatación, entre elementos estructurales de hormigón armado HA-25 y canto 25 cm, sistema CRET "EDING APS" compuesto de pasador Goujon CRET-10, "EDING APS", de 20 mm de diámetro, de acero inoxidable y vaina de deslizamiento unidireccional de acero inoxidable, de 20 mm de diámetro interior, CRET-J "EDING APS", capaz de transmitir un cortante mayorado de 20 kN, considerando una abertura de junta de 2,5 cm.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt07aap020a

Ud

Pasador Goujon CRET-10, "EDING APS", de 20 mm de diámetro, de acero inoxidable, clase 1.4401 según UNE-EN 10088-1 y clase II de resistencia a la corrosión según SIA 179, dúctil, trabajado en frío, con límite elástico 620 N/mm², que cumple con las normas UNE-EN ISO 3651-1 y UNE-EN ISO 6892-1.

1,000

16,06

16,06

mt07aap030e

Ud

Vaina de deslizamiento unidireccional, CRET-J,"EDING APS", de 20 mm de diámetro interior, de acero inoxidable clase 1.4301 según UNE-EN 10088-1, que cumple con las normas UNE-EN ISO 3651-1 y UNE-EN ISO 6892-1.

1,000

9,78

9,78

Subtotal materiales:

25,84

2

Mano de obra

mo042

h

Oficial 1ª estructurista.

0,102

18,10

1,85

mo089

h

Ayudante estructurista.

0,102

16,94

1,73

Subtotal mano de obra:

3,58

3

Costes directos complementarios

%

Costes directos complementarios

2,000

29,42

0,59

Costes directos (1+2+3):

30,01

UNIDAD DE OBRA EHJ010: SISTEMA ESTRUCTURAL "GOUJON-CRET" PARA TRANSMISIÓN DE ESFUERZOS CORTANTES EN JUNTAS DE DILATACIÓN.

CARACTERÍSTICAS TÉCNICAS

Suministro y montaje de pasador para transmisión de esfuerzos, que permite movimiento unidireccional, en las juntas de dilatación, entre elementos estructurales de hormigón armado HA-25 y canto 25 cm, sistema CRET "EDING APS", compuesto de pasador Goujon CRET-10, "EDING APS", de 20 mm de diámetro, de acero inoxidable, clase 1.4401 según UNE-EN 10088-1 y clase II de resistencia a la corrosión según SIA 179, dúctil, trabajado en frío, con límite elástico 620 N/mm² y vaina de deslizamiento unidireccional de acero inoxidable, de 20 mm de diámetro interior, CRET-J "EDING APS", fijada al encofrado, capaz de transmitir un cortante mayorado de 20 kN, considerando una abertura de junta de 2,5 cm.

CRITERIO DE MEDICIÓN EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.
