EMM030

Ud

Pie de pilar.

30,03€

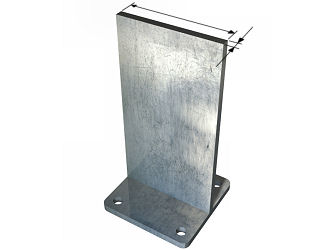

Pie de pilar en "T" con lama interior de acero S235JR, con protección Z275 frente a la corrosión, de 80x4 mm en la zona a conectar con el pilar y 80x80x6 mm en la conexión inferior, formando un apoyo fijo de 150 mm de altura para pilar de madera, fijado a la estructura portante de hormigón con 4 anclajes químicos con varillas roscadas de 8 mm de diámetro, y fijado al pilar con 4 tornillos autoperforantes para madera, de 4,5 mm de diámetro y 40 mm de longitud, de acero galvanizado con revestimiento de cromo.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt07mee530aaao

Ud

Pie de pilar en "T" con lama interior de acero UNE-EN 10025 S235JR, con protección Z275 frente a la corrosión, de 80x4 mm en la zona a conectar con el pilar, 80x80x6 mm en la conexión inferior y 6 mm de espesor, para formación de apoyo fijo de 150 mm de altura.

1,000

6,38

6,38

mt26reh305ac

Ud

Anclaje compuesto por varilla roscada de acero galvanizado calidad 5.8, según UNE-EN ISO 898-1 de 8 mm de diámetro, y 150 mm de longitud, tuerca y arandela, para fijaciones sobre estructuras de hormigón.

4,000

1,17

4,68

mt26reh102a

Ud

Ampolla de resina de viniléster de alta resistencia, libre de estireno, de 8 mm de diámetro, a base de metacrilato de uretano, endurecedor y arena de cuarzo o corindón, para la ejecución de anclajes químicos estructurales.

4,000

2,53

10,12

mt07mee570aa

Ud

Tornillo autoperforante para madera, de 4,5 mm de diámetro y 40 mm de longitud, de acero galvanizado con revestimiento de cromo.

4,000

0,11

0,44

Subtotal materiales:

21,62

2

Mano de obra

mo048

h

Oficial 1ª montador de estructura de madera.

0,304

18,10

5,50

mo095

h

Ayudante montador de estructura de madera.

0,137

16,94

2,32

Subtotal mano de obra:

7,82

3

Costes directos complementarios

%

Costes directos complementarios

2,000

29,44

0,59

Coste de mantenimiento decenal: 0,60€ en los primeros 10 años.

Costes directos (1+2+3):

30,03

UNIDAD DE OBRA EMM030: PIE DE PILAR.

MEDIDAS PARA ASEGURAR LA COMPATIBILIDAD ENTRE LOS DIFERENTES PRODUCTOS, ELEMENTOS Y SISTEMAS CONSTRUCTIVOS QUE COMPONEN LA UNIDAD DE OBRA.

La zona de soldadura no se pintará. No se pondrá en contacto directo el acero con otros metales ni con yesos.

CARACTERÍSTICAS TÉCNICAS

Suministro y colocación de pie de pilar en "T" con lama interior de acero UNE-EN 10025 S235JR, con protección Z275 frente a la corrosión, de 80x4 mm en la zona a conectar con el pilar, 80x80x6 mm en la conexión inferior y 6 mm de espesor, formando un apoyo fijo de 150 mm de altura para pilar de madera; fijado a la estructura portante de hormigón con 4 anclajes químicos formados por varillas roscadas de 8 mm de diámetro con ampollas de resina vinílica. Incluso p/p de replanteo y marcado de los puntos de anclaje, ejecución de los taladros, colocación de las ampollas químicas con las varillas roscadas para la fijación de la pieza a la estructura portante.

NORMATIVA DE APLICACIÓN

Ejecución: CTE. DB-SE-M Seguridad estructural: Madera.

CRITERIO DE MEDICIÓN EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.

Código LER

Residuos generados

Peso (kg)

Volumen (l)

15 01 01

Envases de papel y cartón.

0,360

0,480

17 02 03

Plástico.

0,180

0,300

Envases:

0,540

0,780
