EML010

m³

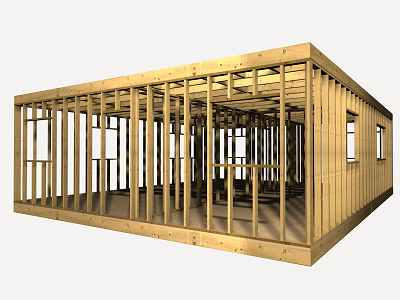

Entramado ligero de madera, para muro estructural.

1.248,95€

Entramado ligero de madera aserrada de abeto (Abies alba) para muro estructural, compuesto por piezas horizontales, verticales e inclinadas de 38x89 mm de sección y hasta 5 m de longitud, calidad estructural S10, clase resistente C24, protección de la madera con clase de penetración NP2, trabajada en taller; desolidarización con banda resiliente de caucho EPDM extruido, de 5 mm de espesor y 95 mm de anchura; sellado de juntas entre entramados ligeros de madera con banda de sellado compresible de caucho sintético EPDM, de 43 mm de anchura; resolución de encuentros con elementos de fijación mecánica, de acero galvanizado tipo DX51D+Z275N y cinta autoadhesiva de polietileno, con adhesivo acrílico sin disolventes, armadura de polietileno y película de separación de papel siliconado, de 0,34 mm de espesor y 60 mm de anchura, previa aplicación de imprimación incolora a base de una dispersión acrílica sin disolventes. El precio incluye la descarga del entramado ligero de madera, por medio de eslingas.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt07mee610fa

m³

Entramado ligero de madera aserrada de abeto (Abies alba) para muro estructural, con acabado cepillado, compuesto por piezas horizontales, verticales e inclinadas de 38x89 mm de sección y hasta 5 m de longitud, calidad estructural S10 según DIN 4074, clase resistente C24 según UNE-EN 338 y UNE-EN 1912 y protección frente a agentes bióticos que se corresponde con la clase de penetración NP2 (3 mm en las caras laterales de la albura) según UNE-EN 351-1, trabajada en taller.

1,000

752,13

752,13

mt16pdr010aa

m

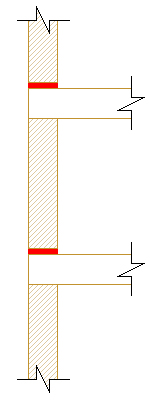

Banda resiliente de caucho EPDM extruido, de 5 mm de espesor y 95 mm de anchura. Incluso grapas de fijación.

0,450

9,78

4,40

mt07mee611a3000

Ud

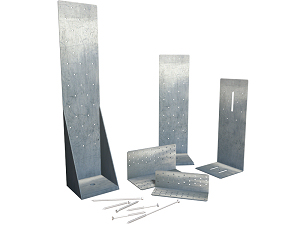

Repercusión, por m³, de elementos de fijación mecánica, de acero galvanizado tipo DX51D+Z275N, para montaje de entramado ligero de madera.

1,000

30,00

30,00

mt15pdr060a

m

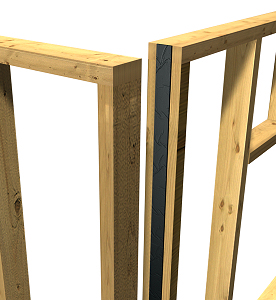

Banda de sellado compresible de caucho sintético EPDM, de 43 mm de anchura, rango de temperatura de trabajo de -35 a 100°C, suministrada en rollos de 300 m de longitud. Incluso grapas de fijación.

0,450

2,39

1,08

mt15pdr090a

kg

Imprimación incolora a base de una dispersión acrílica sin disolventes, para mejorar la adherencia de las cintas adhesivas con adhesivo acrílico sobre soportes porosos.

0,068

30,94

2,10

mt15pdr050c

m

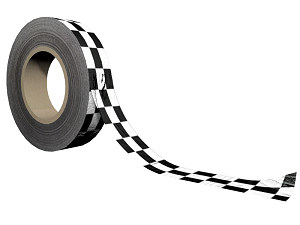

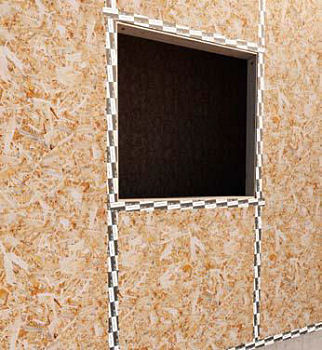

Cinta autoadhesiva de polietileno, con adhesivo acrílico sin disolventes, armadura de polietileno y película de separación de papel siliconado, de 0,34 mm de espesor y 60 mm de anchura, rango de temperatura de trabajo de -40 a 80°C, para el sellado en los encuentros de los paneles y para la fijación y el sellado de láminas impermeabilizantes y para el control del vapor, suministrada en rollos de 25 m de longitud.

0,450

1,14

0,51

Subtotal materiales:

790,22

2

Equipo y maquinaria

mq07gte010c

h

Grúa autopropulsada de brazo telescópico con una capacidad de elevación de 30 t y 27 m de altura máxima de trabajo.

0,176

66,84

11,76

Subtotal equipo y maquinaria:

11,76

3

Mano de obra

mo048

h

Oficial 1ª montador de estructura de madera.

8,061

18,42

148,48

mo095

h

Ayudante montador de estructura de madera.

15,884

17,25

274,00

Subtotal mano de obra:

422,48

4

Costes directos complementarios

%

Costes directos complementarios

2,000

1.224,46

24,49

Costes directos (1+2+3+4):

1.248,95

UNIDAD DE OBRA EML010: ENTRAMADO LIGERO DE MADERA, PARA MURO ESTRUCTURAL.

CARACTERÍSTICAS TÉCNICAS

Entramado ligero de madera aserrada de abeto (Abies alba) para muro estructural, con acabado cepillado, compuesto por piezas horizontales, verticales e inclinadas de 38x89 mm de sección y hasta 5 m de longitud, calidad estructural S10 según DIN 4074, clase resistente C24 según UNE-EN 338 y UNE-EN 1912 y protección frente a agentes bióticos que se corresponde con la clase de penetración NP2 (3 mm en las caras laterales de la albura) según UNE-EN 351-1, trabajada en taller; desolidarización con banda resiliente de caucho EPDM extruido, de 5 mm de espesor y 95 mm de anchura; sellado de juntas entre entramados ligeros de madera con banda de sellado compresible de caucho sintético EPDM, de 43 mm de anchura, fijada con grapas; resolución de encuentros con elementos de fijación mecánica, de acero galvanizado tipo DX51D+Z275N y cinta autoadhesiva de polietileno, con adhesivo acrílico sin disolventes, armadura de polietileno y película de separación de papel siliconado, de 0,34 mm de espesor y 60 mm de anchura, previa aplicación de imprimación incolora a base de una dispersión acrílica sin disolventes. Incluso grapas de fijación, cortes, entalladuras para su correcto acoplamiento, nivelación y colocación de los elementos de atado y refuerzo. Trabajado en taller y colocado en obra.

NORMATIVA DE APLICACIÓN

Ejecución: CTE. DB-SE-M Seguridad estructural: Madera.

CRITERIO DE MEDICIÓN EN PROYECTO

Volumen de las piezas del entramado, medido según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se evitará la actuación sobre el elemento de acciones mecánicas no previstas en el cálculo.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá el volumen teórico de las piezas del entramado ejecutado según especificaciones de Proyecto.

CRITERIO DE VALORACIÓN ECONÓMICA

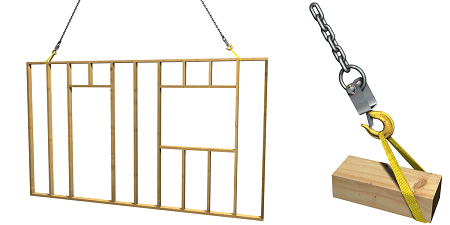

El precio incluye la descarga del entramado ligero de madera, por medio de eslingas.

Código LER

Tipo

Peso (kg)

Volumen (l)

17 02 01

Madera.

2,520

2,291

17 09 04

Residuos mezclados de construcción y demolición distintos de los especificados en los códigos 17 09 01, 17 09 02 y 17 09 03.

0,002

0,001

Residuos generados:

2,522

2,292

17 02 03

Plástico.

0,040

0,067

17 02 01

Madera.

0,090

0,082

Envases:

0,130

0,148

Total residuos:

2,652

2,441
