FAP020 |
m² |

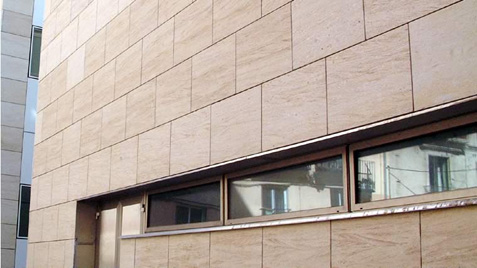

Hoja exterior de piedra natural "LEVANTINA", en fachada ventilada. |
162,94€ |
Sistema "LEVANTINA" de revestimiento para fachada ventilada, de 3 cm de espesor, formado por placas de caliza Marbella con la calidad exigida por el método de clasificación de "LEVANTINA", acabado abujardado, de 60x40x3 cm, con un ranurado longitudinal superior e inferior en cada pieza, para su apoyo sobre perfiles secundarios horizontales de aluminio, ensamblados a los perfiles principales verticales de aluminio, fijados a su vez al paramento soporte con tacos especiales. |
Código |
Unidad |
Descripción |
Rendimiento |
Precio unitario |
Importe |
1 |
Materiales |
||||
mt18lev020fb |
m² |
Placa de caliza Marbella con la calidad exigida por el método de clasificación de "LEVANTINA", acabado abujardado, de 60x40x3 cm, color blanco cremoso, procedente de Zarcilla de Ramos, Murcia según UNE-EN 1469. |
1,070 |
62,69 |
67,08 |
mt19paj140a7000 |
m² |

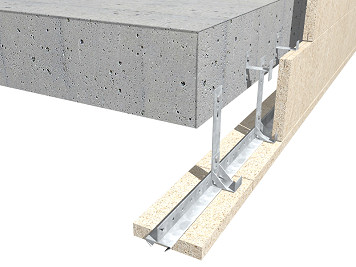

Subestructura soporte para hoja exterior de fachada ventilada del sistema de anclaje longitudinal de piezas ranuradas de piedra natural, insertables sobre correderas formadas por perfiles secundarios horizontales tipo ‘T’ de aluminio, para ensamblar con los perfiles principales verticales de aluminio, que se fijarán a su vez al frente de hormigón de cada forjado (aproximadamente 3 m de altura libre) con tacos especiales; incluso p/p de fijaciones de acero inoxidable para ensamblar los perfiles, clips de nivelación, masilla adhesiva elástica, ménsulas metálicas de sustentación y ménsulas metálicas de retención. |
1,000 |
70,00 |
70,00 |
Subtotal materiales: |
137,08 |
||||
2 |
Mano de obra |
||||
mo052 |
h |
Oficial 1ª montador de sistemas de fachadas prefabricadas. |
0,607 |
17,82 |
10,82 |
mo099 |
h |
Ayudante montador de sistemas de fachadas prefabricadas. |
0,638 |
16,13 |
10,29 |
Subtotal mano de obra: |
21,11 |
||||
3 |
Costes directos complementarios |
||||
% |
Costes directos complementarios |
3,000 |
158,19 |
4,75 |
|
Coste de mantenimiento decenal: 14,66€ en los primeros 10 años. |
Costes directos (1+2+3): |
162,94 |
Referencia norma UNE y Título de la norma transposición de norma armonizada |
Aplicabilidad(a) |
Obligatoriedad(b) |
Sistema(c) |
UNE-EN 1469:2015 |
8.4.2016 |
8.4.2017 |
1/3/4 |
Piedra natural. Placas para revestimientos murales. Requisitos. |
(a) Fecha de aplicabilidad de la norma armonizada e inicio del período de coexistencia
(b) Fecha final del período de coexistencia / entrada en vigor marcado CE
(c) Sistema de evaluación y verificación de la constancia de las prestaciones
Pliego de condiciones
UNIDAD DE OBRA FAP020: HOJA EXTERIOR DE PIEDRA NATURAL "LEVANTINA", EN FACHADA VENTILADA. CARACTERÍSTICAS TÉCNICAS Suministro y montaje de sistema "LEVANTINA" de revestimiento para fachada ventilada, de 3 cm de espesor, formado por placas de caliza Marbella con la calidad exigida por el método de clasificación de "LEVANTINA", acabado abujardado, de 60x40x3 cm, color blanco cremoso, con un ranurado longitudinal superior e inferior en cada pieza, para su apoyo sobre perfiles secundarios horizontales tipo ‘T’ de aluminio, ensamblados a los perfiles principales verticales de aluminio, fijados a su vez al paramento soporte con tacos especiales. Incluso p/p de replanteo, fijaciones de acero inoxidable para ensamblar los perfiles, clips de nivelación, masilla adhesiva elástica, ménsulas metálicas de sustentación y de retención, mermas y roturas, formación de dinteles mediante piezas especiales de piedra natural sujetas al entramado metálico; vierteaguas, jambas y mochetas de piedra natural, ejecución de encuentros y puntos singulares y limpieza final de la fábrica ejecutada. NORMATIVA DE APLICACIÓN Ejecución: CTE. DB-HS Salubridad. CTE. DB-HE Ahorro de energía. CRITERIO DE MEDICIÓN EN PROYECTO Superficie medida según documentación gráfica de Proyecto, sin duplicar esquinas ni encuentros, deduciendo todos los huecos. CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA DEL SOPORTE. Se comprobará que se ha terminado la ejecución completa de la estructura, que el soporte ha fraguado totalmente, que está seco y limpio de cualquier resto de obra, que la hoja interior está totalmente terminada y con la planimetría adecuada, y que los premarcos de los huecos están colocados. AMBIENTALES. Se suspenderán los trabajos cuando la temperatura ambiente sea inferior a 5°C o superior a 40°C, llueva, nieve o la velocidad del viento sea superior a 50 km/h. PROCESO DE EJECUCIÓN FASES DE EJECUCIÓN. Limpieza y preparación de la superficie soporte de los anclajes. Replanteo del despiece de las placas y puntos de anclaje. Fijación de los perfiles principales verticales al soporte. Fijación de los perfiles secundarios horizontales a los perfiles principales verticales. Preparación de la piedra natural. Fijación de las placas de piedra al anclaje. Realización de todos los trabajos necesarios para la resolución de los huecos. Aplomado, nivelación y alineación de las placas. Limpieza final del paramento. CONDICIONES DE TERMINACIÓN. La fachada acabada no presentará piezas agrietadas, desportilladas ni manchadas, y será estable frente a los esfuerzos horizontales. CONSERVACIÓN Y MANTENIMIENTO. Se protegerá durante las operaciones que pudieran ocasionarle manchas o daños mecánicos. Se evitará la actuación sobre el elemento de acciones mecánicas no previstas en el cálculo. CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO Se medirá la superficie realmente ejecutada según especificaciones de Proyecto, sin duplicar esquinas ni encuentros, deduciendo todos los huecos. |
