IEP020	Ud	Toma de tierra independiente.			157,48€

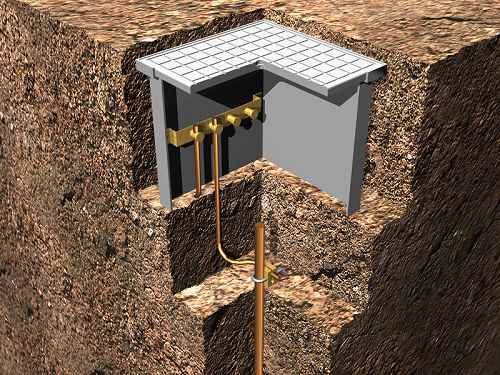

Toma de tierra independiente de profundidad, método jabalina, con un electrodo de acero cobreado de 2 m de longitud.

Descompuesto	Ud	Descomposición	Rend.	p.s.	Precio partida
mt35tte010b	Ud	Electrodo para red de toma de tierra cobreado con 300 µm, fabricado en acero, de 15 mm de diámetro y 2 m de longitud.	1,000	18,00	18,00
mt35ttc010b	m	Conductor de cobre desnudo, de 35 mm².	0,250	2,81	0,70
mt35tta040	Ud	Grapa abarcón para conexión de jabalina.	1,000	1,00	1,00
mt35tta010	Ud	Arqueta de polipropileno para toma de tierra, de 300x300 mm, con tapa de registro.	1,000	74,00	74,00
mt35tta030	Ud	Puente para comprobación de puesta a tierra de la instalación eléctrica.	1,000	46,00	46,00
mt01art020a	m³	Tierra de la propia excavación.	0,018	0,60	0,01
mt35tta060	Ud	Saco de 5 kg de sales minerales para la mejora de la conductividad de puestas a tierra.	0,333	3,50	1,17
mt35www020	Ud	Material auxiliar para instalaciones de toma de tierra.	1,000	1,15	1,15
mq01ret020b	h	Retrocargadora sobre neumáticos 75 CV.	0,003	35,42	0,11
mo001	h	Oficial 1ª electricista.	0,251	16,18	4,06
mo093	h	Ayudante electricista.	0,251	14,68	3,68
mo104	h	Peón ordinario construcción.	0,001	14,31	0,01
	%	Medios auxiliares	2,000	149,89	3,00
	%	Costes indirectos	3,000	152,89	4,59
Coste de mantenimiento decenal: 3,15€ en los primeros 10 años.				Total:	157,48

Pliego de condiciones

UNIDAD DE OBRA IEP020: TOMA DE TIERRA INDEPENDIENTE.

CARACTERÍSTICAS TÉCNICAS

Suministro e instalación de toma de tierra independiente de profundidad con método jabalina, compuesta por electrodo de 2 m de longitud hincado en el terreno, conectado a puente para comprobación, dentro de una arqueta de registro de polipropileno de 30x30 cm. Incluso replanteo, excavación para la arqueta de registro, hincado del electrodo en el terreno, colocación de la arqueta de registro, conexión del electrodo con la línea de enlace mediante grapa abarcón, relleno con tierras de la propia excavación y aditivos para disminuir la resistividad del terreno y conexionado a la red de tierra mediante puente de comprobación. Totalmente montada, conexionada y probada por la empresa instaladora mediante las correspondientes pruebas de servicio (incluidas en este precio).

NORMATIVA DE APLICACIÓN

Instalación:

REBT. Reglamento Electrotécnico para Baja Tensión.

ITC-BT-18 y GUIA-BT-18. Instalaciones de puesta a tierra.

CRITERIO DE MEDICIÓN EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

DEL SOPORTE.

Se comprobará que su situación se corresponde con la de Proyecto.

DEL CONTRATISTA.

Las instalaciones eléctricas de baja tensión se ejecutarán por instaladores autorizados en baja tensión, autorizados para el ejercicio de la actividad.

PROCESO DE EJECUCIÓN

FASES DE EJECUCIÓN.

Replanteo. Excavación. Hincado del electrodo. Colocación de la arqueta de registro. Conexión del electrodo con la línea de enlace. Relleno de la zona excavada. Conexionado a la red de tierra. Realización de pruebas de servicio.

CONDICIONES DE TERMINACIÓN.

Los contactos estarán debidamente protegidos para garantizar una continua y correcta conexión.

PRUEBAS DE SERVICIO.

Prueba de medida de la resistencia de puesta a tierra.

Normativa de aplicación: GUIA-BT-ANEXO 4. Verificación de las instalaciones eléctricas

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerán todos los elementos frente a golpes, materiales agresivos, humedades y suciedad.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.

Residuos generados

Código LER	Residuos generados	Peso (kg)	Volumen (l)
17 05 04	Tierra y piedras distintas de las especificadas en el código 17 05 03.	91,475	57,172
17 04 11	Cables distintos de los especificados en el código 17 04 10.	0,002	0,001
	Residuos generados:	91,477	57,173
15 01 01	Envases de papel y cartón.	0,018	0,023
	Total residuos:	91,494	57,196
