HBA010

kg

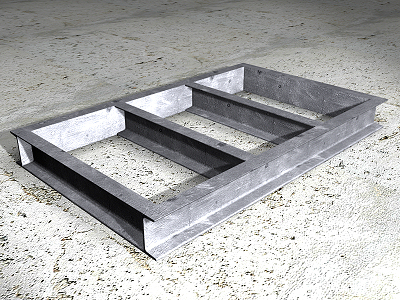

Acero laminado en caliente para bancada.

1,90€

Acero S275JR, laminado en caliente, de las series IPN, IPE, HEB, HEA, HEM, UPN y pletina, con capa de imprimación anticorrosiva, trabajado en taller y fijado mediante soldadura, para bancada de apoyo de maquinaria.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt07ala200a

kg

Perfil de acero UNE-EN 10025 S275JR, de las series IPN, IPE, HEB, HEA, HEM, UPN y pletina, laminado en caliente, para aplicaciones estructurales. Elaborado en taller y colocado en obra.

1,000

1,22

1,22

mt27pfi010

l

Imprimación de secado rápido, formulada con resinas alquídicas modificadas y fosfato de zinc.

0,010

4,80

0,05

Subtotal materiales:

1,27

2

Equipo y maquinaria

mq08sol020

h

Equipo y elementos auxiliares para soldadura eléctrica.

0,020

3,09

0,06

Subtotal equipo y maquinaria:

0,06

3

Mano de obra

mo047

h

Oficial 1ª montador de estructura metálica.

0,020

18,10

0,36

mo094

h

Ayudante montador de estructura metálica.

0,010

16,94

0,17

Subtotal mano de obra:

0,53

4

Costes directos complementarios

%

Costes directos complementarios

2,000

1,86

0,04

Costes directos (1+2+3+4):

1,90

Referencia norma UNE y Título de la norma transposición de norma armonizada

Aplicabilidad_(a)

Obligatoriedad_(b)

Sistema_(c)

UNE-EN 10025-1:2006

1.9.2005

1.9.2006

2+

Productos laminados en caliente, de acero no aleado, para construcciones metálicas de uso general. Parte 1: Condiciones generales de suministro.

UNIDAD DE OBRA HBA010: ACERO LAMINADO EN CALIENTE PARA BANCADA.

CARACTERÍSTICAS TÉCNICAS

Suministro y montaje de acero UNE-EN 10025 S275JR, laminado en caliente, de las series IPN, IPE, HEB, HEA, HEM, UPN y pletina, con capa de imprimación anticorrosiva, mediante aplicación de dos manos con un espesor mínimo de película seca de 30 micras por mano, excepto en la zona en que deban realizarse soldaduras en obra, en una distancia de 100 mm desde el borde de la soldadura, para bancada de apoyo de maquinaria. Incluso p/p de preparación en taller de superficies en grado SA 2 1/2 según UNE-EN ISO 8501-1, preparación de bordes, cortes, piezas especiales, despuntes, soldaduras y reparación en obra de cuantos desperfectos se originen por razones de transporte, manipulación o montaje, con el mismo grado de preparación de superficies y acabado.

CRITERIO DE MEDICIÓN EN PROYECTO

Peso nominal medido según documentación gráfica de Proyecto.

FASES DE EJECUCIÓN.

Limpieza y preparación del plano de apoyo. Replanteo y marcado de los ejes. Colocación y fijación provisional. Aplomado y nivelación. Ejecución de las uniones. Reparación de defectos superficiales.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se determinará, a partir del peso obtenido en báscula oficial de las unidades llegadas a obra, el peso de las unidades realmente ejecutadas según especificaciones de Proyecto.

Código LER

Residuos generados

Peso (kg)

Volumen (l)

17 04 05

Hierro y acero.

0,023

0,011
