Precio en España de m² de Sistema Basenet "DALIFORMA", de aligeramiento de forjados reticulares. Generador de precios de la construcción. CYPE Ingenieros, S.A.

Arrastrar BC3 sobre 'Arquímedes' u otro programa de mediciones y presupuestos.

Abrir este contenido en 'Excel 2007 (Office Open XML)'

EHR021	m²	Sistema Basenet "DALIFORMA", de aligeramiento de forjados reticulares.			81,79€
Estructura de hormigón armado, realizada con hormigón HA-25/B/20/IIa fabricado en central, y vertido con cubilote, volumen total de hormigón 0,22 m³/m², considerando un 30% de superficie macizada, y acero UNE-EN 10080 B 500 S, con una cuantía total de 15 kg/m²; formada por: forjado reticular, horizontal, sobre sistema de encofrado continuo de madera; nervios "in situ" de 8 cm, intereje 68 cm; casetón de EPS moldeado, de 60x60x16,5 cm, modelo C165, del sistema Basenet "DALIFORMA", para aligeramiento de forjado reticular de 20+5 cm de canto y 3,5 cm de recubrimiento inferior de hormigón; malla electrosoldada ME 20x20 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080, en capa de compresión. Sin incluir repercusión de pilares.

Descompuesto	Ud	Descomposición	Rend.	p.s.	Precio partida

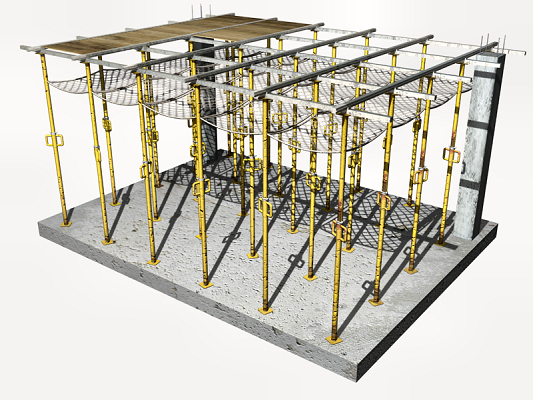

mt08efr010a	m²	Sistema de encofrado continuo para forjado reticular de hormigón armado, con casetón perdido, hasta 3 m de altura libre de planta, compuesto de: puntales, sopandas metálicas y superficie encofrante de madera tratada reforzada con varillas y perfiles.	1,100	17,58	19,34
mt07cpd010a	Ud	Casetón de EPS moldeado, de 60x60x16,5 cm, modelo C165, del sistema Basenet "DALIFORMA", para aligeramiento de forjado reticular de 20+5 cm de canto y 3,5 cm de recubrimiento inferior de hormigón.	1,510	3,70	5,59

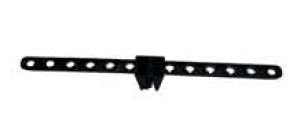

mt07cpd020a	Ud	Repercusión, por m², de piezas especiales de polipropileno reciclado (plantillas, replanteadores, separadores de armaduras y clavos de poliamida), necesarias para el montaje del sistema Basenet "DALIFORMA", de aligeramiento de forjado reticular de 3,5 cm de recubrimiento inferior.	1,000	4,35	4,35
mt07aco010c	kg	Acero en barras corrugadas, UNE-EN 10080 B 500 S, elaborado en taller y colocado en obra, diámetros varios.	15,000	1,00	15,00
mt07ame010d	m²	Malla electrosoldada ME 20x20 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080.	1,100	1,53	1,68
mt10haf010nea	m³	Hormigón HA-25/B/20/IIa, fabricado en central.	0,206	76,88	15,84
mo041	h	Oficial 1ª estructurista.	0,458	18,10	8,29
mo085	h	Ayudante estructurista.	0,458	16,94	7,76
	%	Medios auxiliares	2,000	77,85	1,56
	%	Costes indirectos	3,000	79,41	2,38
Coste de mantenimiento decenal: 4,09€ en los primeros 10 años.				Total:	81,79

Pliego de condiciones

UNIDAD DE OBRA EHR021: SISTEMA BASENET "DALIFORMA", DE ALIGERAMIENTO DE FORJADOS RETICULARES.

CARACTERÍSTICAS TÉCNICAS

Formación de estructura de hormigón armado, realizada con hormigón HA-25/B/20/IIa fabricado en central, y vertido con cubilote, con un volumen total de hormigón 0,22 m³/m², considerando un 30% de superficie macizada, y acero UNE-EN 10080 B 500 S en zona de ábacos, vigas, nervios, zunchos y pilares con una cuantía de 15 kg/m²; compuesta de los siguientes elementos: FORJADO RETICULAR: horizontal; nervios de hormigón "in situ" de 8 cm, intereje 68 cm; casetón de EPS moldeado, de 60x60x16,5 cm, modelo C165, del sistema Basenet "DALIFORMA", para aligeramiento de forjado reticular de 20+5 cm de canto y 3,5 cm de recubrimiento inferior de hormigón; capa de compresión de 5 cm de espesor, con armadura de reparto formada por malla electrosoldada ME 20x20 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080; incluso p/p de macizado de capiteles, refuerzo de huecos y zunchos perimetrales de planta, montaje y desmontaje del sistema de encofrado continuo con puntales, sopandas metálicas y superficie encofrante de madera tratada reforzada con varillas y perfiles. Sin incluir repercusión de pilares.

NORMATIVA DE APLICACIÓN

Elaboración, transporte y puesta en obra del hormigón:

Instrucción de Hormigón Estructural (EHE-08).

Ejecución:

NTE-EHR. Estructuras de hormigón armado: Forjados reticulares.

NTE-EHS. Estructuras de hormigón armado: Soportes.

Montaje y desmontaje del sistema de encofrado:

Instrucción de Hormigón Estructural (EHE-08).

NTE-EME. Estructuras de madera: Encofrados.

CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida en verdadera magnitud desde las caras exteriores de los zunchos del perímetro, según documentación gráfica de Proyecto, deduciendo los huecos de superficie mayor de 6 m².

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

AMBIENTALES.

Se suspenderán los trabajos de hormigonado cuando llueva con intensidad, nieve, exista viento excesivo, una temperatura ambiente superior a 40°C o se prevea que dentro de las 48 horas siguientes pueda descender la temperatura ambiente por debajo de los 0°C.

DEL CONTRATISTA.

Dispondrá en obra de una serie de medios, en previsión de que se produzcan cambios bruscos de las condiciones ambientales durante el hormigonado o posterior periodo de fraguado, no pudiendo comenzarse el hormigonado de los diferentes elementos sin la autorización por escrito del Director de Ejecución de la obra.

PROCESO DE EJECUCIÓN

FASES DE EJECUCIÓN.

Replanteo del sistema de encofrado. Montaje del encofrado. Replanteo de la geometría de la planta sobre el encofrado. Colocación de una primera alineación de plantillas sobre el encofrado. Introducción de los replanteadores de armaduras en los pivotes de la plantilla previstos para ello, a la distancia exacta que se quiera fijar al ancho del nervio. Fijación de los replanteadores mediante clavos de poliamida. Introducción de los separadores de armaduras en los huecos de los replanteadores. Fijación de los bloques aligerantes de EPS sobre la plantilla. Ejecución de las sucesivas alineaciones. Colocación de las armaduras con separadores homologados. Vertido y compactación del hormigón. Regleado y nivelación de la capa de compresión. Curado del hormigón. Desmontaje del sistema de encofrado. Reparación de defectos superficiales.

CONDICIONES DE TERMINACIÓN.

El conjunto será monolítico y transmitirá correctamente las cargas. La superficie quedará uniforme y sin irregularidades.

CONSERVACIÓN Y MANTENIMIENTO.

Se evitará la actuación sobre el elemento de acciones mecánicas no previstas en el cálculo.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá, en verdadera magnitud, desde las caras exteriores de los zunchos del perímetro, la superficie realmente ejecutada según especificaciones de Proyecto, deduciendo los huecos de superficie mayor de 6 m². Se consideran incluidos todos los elementos integrantes de la estructura señalados en los planos y detalles del Proyecto.

Residuos generados

Código LER	Residuos generados	Peso (kg)	Volumen (l)
17 02 01	Madera.	0,666	0,605
17 04 05	Hierro y acero.	0,907	0,432
17 01 01	Hormigón (hormigones, morteros y prefabricados).	4,460	2,973
	Residuos generados:	6,033	4,011
