EMF020 |
m² |

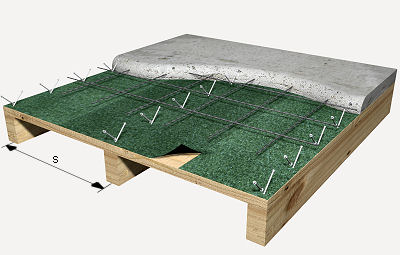

Forjado de viguetas de madera y tablero de madera. |
110,18€ |
||
|
Forjado tradicional con un intereje de 60 cm, de viguetas de madera aserrada de pino silvestre (Pinus sylvestris), de 10x20 a 15x25 cm de sección y hasta 6 m de longitud, calidad estructural MEG, clase resistente C-18, protección de la madera con clase de penetración NP2, trabajada en taller, y tablero estructural de madera, de 30 mm de espesor, acero UNE-EN 10080 B 500 S, cuantía 1,1 kg/m², en capa de compresión de 4 cm de espesor de hormigón HA-25/B/12/IIa fabricado en central, y vertido con cubilote. |
|||||
|
Descompuesto |
Ud |
Descomposición |
Rend. |
Precio unitario |
Precio partida |
|
mt50spa050k |
m³ |
Tablón de madera de pino, dimensiones 20x7,2 cm. |
0,002 |
305,00 |
0,61 |
|
mt50spa101 |
kg |
Clavos de acero. |
0,030 |
1,15 |
0,03 |
|
mt50spa081a |
Ud |
Puntal metálico telescópico, de hasta 3 m de altura. |
0,040 |
13,37 |
0,53 |
|
mt07mee018da |
m³ |
Madera aserrada de pino silvestre (Pinus sylvestris) con acabado cepillado, para vigueta de 10x20 a 15x25 cm de sección y hasta 6 m de longitud, para aplicaciones estructurales, calidad estructural MEG según UNE 56544, clase resistente C-18 según UNE-EN 338 y UNE-EN 1912 y protección frente a agentes bióticos que se corresponde con la clase de penetración NP2 (3 mm en las caras laterales de la albura) según UNE-EN 351-1, trabajada en taller. |
0,063 |
412,96 |
26,02 |
|
mt08eff020a |
m² |
Tablero estructural de madera para uso en ambiente seco, de 2400x900 mm y 30 mm de espesor, machihembrado en sus cuatro cantos, según UNE-EN 312. |
1,050 |
10,26 |
10,77 |
|
mt07aco020o |
Ud |
Separador homologado para malla electrosoldada. |
2,000 |
0,08 |
0,16 |
|
mt07aco010c |
kg |
Acero en barras corrugadas, UNE-EN 10080 B 500 S, elaborado en taller industrial, diámetros varios. |
1,100 |
1,00 |
1,10 |
|
mt10haf010nba |
m³ |
Hormigón HA-25/B/12/IIa, fabricado en central. |
0,042 |
78,88 |
3,31 |
|
mo047 |
h |
Oficial 1ª montador de estructura de madera. |
0,500 |
18,10 |
9,05 |
|
mo093 |
h |
Ayudante montador de estructura de madera. |
0,500 |
16,94 |
8,47 |
|
mo041 |
h |
Oficial 1ª estructurista. |
1,279 |
18,10 |
23,15 |
|
mo087 |
h |
Ayudante estructurista. |
1,279 |
16,94 |
21,67 |
|
% |
Medios auxiliares |
2,000 |
104,87 |
2,10 |
|
|
% |
Costes indirectos |
3,000 |
106,97 |
3,21 |
|
|
Coste de mantenimiento decenal: 16,53€ en los primeros 10 años. |
Total: |
110,18 |
|||
Pliego de condiciones
|
UNIDAD DE OBRA EMF020: FORJADO DE VIGUETAS DE MADERA Y TABLERO DE MADERA. CARACTERÍSTICAS TÉCNICAS Formación de forjado tradicional con un intereje de 60 cm, compuesto por viguetas de madera aserrada de pino silvestre (Pinus sylvestris), acabado cepillado, de 10x20 a 15x25 cm de sección y hasta 6 m de longitud, para aplicaciones estructurales, calidad estructural MEG según UNE 56544, clase resistente C-18 según UNE-EN 338 y UNE-EN 1912 y protección frente a agentes bióticos que se corresponde con la clase de penetración NP2 (3 mm en las caras laterales de la albura) según UNE-EN 351-1; encofrado de tablero estructural de madera, de 30 mm de espesor; acero UNE-EN 10080 B 500 S, cuantía 1,1 kg/m², en capa de compresión de 4 cm de espesor de hormigón HA-25/B/12/IIa fabricado en central, y vertido con cubilote. Incluso p/p de apuntalamiento y desapuntalamiento de las viguetas, separadores, elementos de atado de viguetas, zunchos perimetrales de planta y huecos. NORMATIVA DE APLICACIÓN Elaboración, transporte y puesta en obra del hormigón: Instrucción de Hormigón Estructural (EHE-08). Ejecución: CTE. DB SE-M Seguridad estructural: Madera. CRITERIO DE MEDICIÓN EN PROYECTO Superficie medida en verdadera magnitud desde las caras exteriores de los zunchos del perímetro, según documentación gráfica de Proyecto, deduciendo los huecos de superficie mayor de 6 m². CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA DEL SOPORTE. El contenido de humedad de la madera será el de equilibrio higroscópico antes de su utilización en obra. AMBIENTALES. Se suspenderán los trabajos de hormigonado cuando llueva con intensidad, nieve, exista viento excesivo, una temperatura ambiente superior a 40°C o se prevea que dentro de las 48 horas siguientes pueda descender la temperatura ambiente por debajo de los 0°C. DEL CONTRATISTA. Dispondrá en obra de una serie de medios, en previsión de que se produzcan cambios bruscos de las condiciones ambientales durante el hormigonado o posterior periodo de fraguado, no pudiendo comenzarse el hormigonado de los diferentes elementos sin la autorización por escrito del Director de Ejecución de la obra. PROCESO DE EJECUCIÓN FASES DE EJECUCIÓN. Preparación del perímetro de apoyo de las viguetas. Replanteo y colocación en seco de las viguetas. Montaje del encofrado. Apuntalamiento. Empalme de viguetas en apoyos y anclajes. Colocación de un entramado de largueros de madera, ensamblados en los cruces de las viguetas. Nivelación. Apoyo y fijación de tableros machihembrados. Colocación de armaduras con separadores homologados. Vertido y compactación del hormigón. Regleado y nivelación de la capa de compresión. Curado del hormigón. Desapuntalamiento. Reparación de defectos superficiales. CONDICIONES DE TERMINACIÓN. El conjunto será estable, tendrá trabazón propia y con los elementos de apoyo y transmitirá correctamente las cargas a la estructura. El acabado superficial será el adecuado para el posterior tratamiento de protección. CONSERVACIÓN Y MANTENIMIENTO. Se evitará la actuación sobre el elemento de acciones mecánicas no previstas en el cálculo. CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO Se medirá, en verdadera magnitud, desde las caras exteriores de los zunchos del perímetro, la superficie realmente ejecutada según especificaciones de Proyecto, deduciendo los huecos de superficie mayor de 6 m². Se consideran incluidos todos los elementos integrantes del forjado señalados en los planos y detalles del Proyecto. |
Residuos generados
|
Código LER |
Residuos generados |
Peso (kg) |
Volumen (l) |
|
17 02 01 |
Madera. |
23,358 |
21,235 |
|
17 04 05 |
Hierro y acero. |
0,453 |
0,216 |
|
17 01 01 |
Hormigón (hormigones, morteros y prefabricados). |
0,902 |
0,601 |
|
Residuos generados: |
24,713 |
22,052 |
|
|
17 02 03 |
Plástico. |
0,003 |
0,005 |
|
Total residuos: |
24,716 |
22,057 |
