EMF040

m²

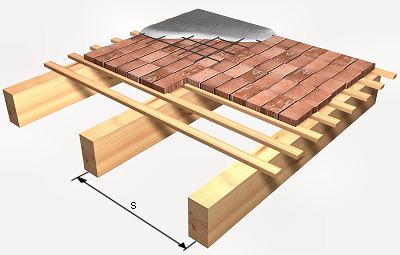

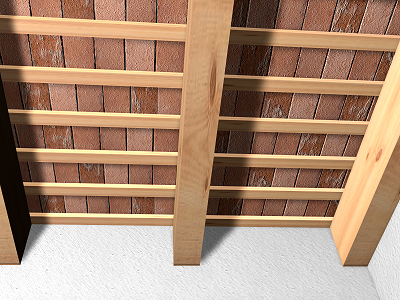

Forjado de viguetas de madera, entrevigado con alfarjías y ladrillos cerámicos colocados por tabla.

145,68€

Forjado tradicional con un intereje de 50 cm, de viguetas de madera aserrada de pino silvestre (Pinus sylvestris), de 10x20 a 15x25 cm de sección y hasta 6 m de longitud, calidad estructural MEG, clase resistente C18, protección de la madera con clase de penetración NP2, trabajada en taller, entrevigado compuesto de alfarjías de madera tratada de 7x3 cm y ladrillo cerámico cara vista macizo de elaboración manual (tejar), rojo, 24x11,5x3,5 cm colocado por tabla; y malla electrosoldada ME 20x20 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080, en capa de compresión de 4 cm de espesor de hormigón ligero HLE-25/B/10/IIa, densidad entre 1200 y 1500 kg/m³, (cantidad mínima de cemento 275 kg/m³), fabricado en central.

Descompuesto

Ud

Descomposición

Rend.

Precio unitario

Precio partida

mt50spa052b

m

Tablón de madera de pino, de 20x7,2 cm.

0,040

9,22

0,37

mt50spa101

kg

Clavos de acero.

0,045

1,30

0,06

mt50spa081a

Ud

Puntal metálico telescópico, de hasta 3 m de altura.

0,013

13,37

0,17

mt07mee018da

m³

Madera aserrada de pino silvestre (Pinus sylvestris) con acabado cepillado, para vigueta de 10x20 a 15x25 cm de sección y hasta 6 m de longitud, para aplicaciones estructurales, calidad estructural MEG según UNE 56544, clase resistente C18 según UNE-EN 338 y UNE-EN 1912 y protección frente a agentes bióticos que se corresponde con la clase de penetración NP2 (3 mm en las caras laterales de la albura) según UNE-EN 351-1, trabajada en taller.

0,075

412,96

30,97

mt07mee014a

m³

Madera aserrada de pino silvestre (Pinus sylvestris), acabado cepillado, para aplicaciones estructurales, calidad estructural MEG según UNE 56544, clase resistente C18 según UNE-EN 338 y UNE-EN 1912 y protección frente a agentes bióticos que se corresponde con la clase de penetración NP2 (3 mm en las caras laterales de la albura) según UNE-EN 351-1, trabajada en taller.

0,009

473,07

4,26

mt05mte010a

Ud

Ladrillo cerámico cara vista macizo de elaboración manual (tejar), rojo, 24x11,5x3,5 cm, según UNE-EN 771-1.

38,000

0,35

13,30

mt07aco020o

Ud

Separador homologado para malla electrosoldada.

2,000

0,08

0,16

mt07ame010d

m²

Malla electrosoldada ME 20x20 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080.

1,100

1,35

1,49

mt10hes050gbg

m³

Hormigón ligero estructural HLE-25/B/10/IIa, de entre 1200 y 1500 kg/m³ de densidad, cantidad mínima de cemento 275 kg/m³, fabricado en central.

0,142

132,07

18,75

mo048

h

Oficial 1ª montador de estructura de madera.

0,481

18,10

8,71

mo095

h

Ayudante montador de estructura de madera.

0,481

16,94

8,15

mo042

h

Oficial 1ª estructurista.

1,323

18,10

23,95

mo089

h

Ayudante estructurista.

1,323

16,94

22,41

mo113

h

Peón ordinario construcción.

0,184

15,92

2,93

mo112

h

Peón especializado construcción.

0,184

16,25

2,99

%

Medios auxiliares

2,000

138,67

2,77

%

Costes indirectos

3,000

141,44

4,24

Coste de mantenimiento decenal: 21,85€ en los primeros 10 años.

Total:

145,68

Referencia norma UNE y Título de la norma transposición de norma armonizada

Aplicabilidad

(1)

Obligatoriedad

(2)

Sistema

(3)

UNE-EN 771-1:2011

1.2.2012

1.2.2013

2+/4

Especificaciones de piezas para fábrica de albañilería. Parte 1: Piezas de arcilla cocida

UNIDAD DE OBRA EMF040: FORJADO DE VIGUETAS DE MADERA, ENTREVIGADO CON ALFARJÍAS Y LADRILLOS CERÁMICOS COLOCADOS POR TABLA.

CARACTERÍSTICAS TÉCNICAS

Formación de forjado tradicional con un intereje de 50 cm, compuesto por viguetas de madera aserrada de pino silvestre (Pinus sylvestris), acabado cepillado, de 10x20 a 15x25 cm de sección y hasta 6 m de longitud, para aplicaciones estructurales, calidad estructural MEG según UNE 56544, clase resistente C18 según UNE-EN 338 y UNE-EN 1912 y protección frente a agentes bióticos que se corresponde con la clase de penetración NP2 (3 mm en las caras laterales de la albura) según UNE-EN 351-1; entrevigado compuesto de alfarjías de madera tratada de 7 cm de tabla y 3 cm de canto, sobre las que apoya un tablero de ladrillo cerámico cara vista macizo de elaboración manual (tejar), rojo, 24x11,5x3,5 cm colocado por tabla; y malla electrosoldada ME 20x20 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080, en capa de compresión de 4 cm de espesor de hormigón ligero HLE-25/B/10/IIa, densidad entre 1200 y 1500 kg/m³, (cantidad mínima de cemento 275 kg/m³), fabricado en central. Incluso p/p de apuntalamiento y desapuntalamiento de las viguetas, separadores, elementos de atado de viguetas y zunchos perimetrales de planta y huecos.

NORMATIVA DE APLICACIÓN

Elaboración, transporte y puesta en obra del hormigón: Instrucción de Hormigón Estructural (EHE-08).

Ejecución: CTE. DB SE-M Seguridad estructural: Madera.

CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida en verdadera magnitud desde las caras exteriores de los zunchos del perímetro, según documentación gráfica de Proyecto, deduciendo los huecos de superficie mayor de 6 m².

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se evitará la actuación sobre el elemento de acciones mecánicas no previstas en el cálculo.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá, en verdadera magnitud, desde las caras exteriores de los zunchos del perímetro, la superficie realmente ejecutada según especificaciones de Proyecto, deduciendo los huecos de superficie mayor de 6 m². Se consideran incluidos todos los elementos integrantes del forjado señalados en los planos y detalles del Proyecto.

Código LER

Residuos generados

Peso (kg)

Volumen (l)

17 02 01

Madera.

0,609

0,554

17 04 05

Hierro y acero.

0,209

0,100

17 01 02

Ladrillos.

3,371

2,697

17 01 01

Hormigón (hormigones, morteros y prefabricados).

0,506

0,337

Residuos generados:

4,695

3,687

17 02 03

Plástico.

0,041

0,068

17 02 01

Madera.

0,652

0,593

Envases:

0,693

0,661

Total residuos:

5,388

4,348
