EMF050 |
m² |

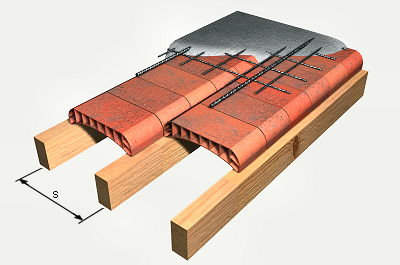

Forjado de viguetas de madera, entrevigado con bovedilla cerámica. |
128,08€ |
||
|
Forjado tradicional con un intereje de 60 cm, de viguetas de madera aserrada de pino silvestre (Pinus sylvestris), de 10x20 a 15x25 cm de sección y hasta 6 m de longitud, calidad estructural MEG, clase resistente C18, protección de la madera con clase de penetración NP2, trabajada en taller, entrevigado con bovedilla cerámica curva, 60x30x12 cm; acero UNE-EN 10080 B 500 S, cuantía 1,1 kg/m², y malla electrosoldada ME 20x20 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080, en capa de compresión de 4 cm de espesor de hormigón ligero HLE-25/B/10/IIa, densidad entre 1200 y 1500 kg/m³, (cantidad mínima de cemento 275 kg/m³), fabricado en central. |
|||||
|
Descompuesto |
Ud |
Descomposición |
Rend. |
Precio unitario |
Precio partida |
|
mt50spa052b |
m |
Tablón de madera de pino, de 20x7,2 cm. |
0,040 |
9,22 |
0,37 |
|
mt50spa101 |
kg |
Clavos de acero. |
0,045 |
1,30 |
0,06 |
|
mt50spa081a |
Ud |
Puntal metálico telescópico, de hasta 3 m de altura. |
0,013 |
13,37 |
0,17 |
|
mt07bce020a |
Ud |
Bovedilla cerámica curva, 60x30x12 cm, incluso p/p de piezas especiales, según UNE-EN 15037-3. |
4,800 |
1,89 |
9,07 |
|
mt07mee018da |
m³ |
Madera aserrada de pino silvestre (Pinus sylvestris) con acabado cepillado, para vigueta de 10x20 a 15x25 cm de sección y hasta 6 m de longitud, para aplicaciones estructurales, calidad estructural MEG según UNE 56544, clase resistente C18 según UNE-EN 338 y UNE-EN 1912 y protección frente a agentes bióticos que se corresponde con la clase de penetración NP2 (3 mm en las caras laterales de la albura) según UNE-EN 351-1, trabajada en taller. |
0,063 |
412,96 |
26,02 |
|
mt07aco020o |
Ud |
Separador homologado para malla electrosoldada. |
2,000 |
0,08 |
0,16 |
|
mt07aco010c |
kg |
Ferralla elaborada en taller industrial con acero en barras corrugadas, UNE-EN 10080 B 500 S, diámetros varios. |
1,100 |
0,81 |
0,89 |
|
mt07ame010d |
m² |
Malla electrosoldada ME 20x20 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080. |
1,100 |
1,35 |
1,49 |
|
mt10hes050gbg |
m³ |
Hormigón ligero estructural HLE-25/B/10/IIa, de entre 1200 y 1500 kg/m³ de densidad, cantidad mínima de cemento 275 kg/m³, fabricado en central. |
0,142 |
132,07 |
18,75 |
|
mo048 |
h |
Oficial 1ª montador de estructura de madera. |
0,481 |
18,10 |
8,71 |
|
mo095 |
h |
Ayudante montador de estructura de madera. |
0,481 |
16,94 |
8,15 |
|
mo042 |
h |
Oficial 1ª estructurista. |
1,203 |
18,10 |
21,77 |
|
mo089 |
h |
Ayudante estructurista. |
1,203 |
16,94 |
20,38 |
|
mo113 |
h |
Peón ordinario construcción. |
0,184 |
15,92 |
2,93 |
|
mo112 |
h |
Peón especializado construcción. |
0,184 |
16,25 |
2,99 |
|
% |
Medios auxiliares |
2,000 |
121,91 |
2,44 |
|
|
% |
Costes indirectos |
3,000 |
124,35 |
3,73 |
|
|
Coste de mantenimiento decenal: 19,21€ en los primeros 10 años. |
Total: |
128,08 |
|||
|
Referencia norma UNE y Título de la norma transposición de norma armonizada |
Aplicabilidad (1) |
Obligatoriedad (2) |
Sistema (3) |
|
UNE-EN 15037-3:2010/A1:2011 |
1.12.2011 |
1.12.2012 |
2+ |
|
Productos prefabricados de hormigón. Sistemas de forjado de vigueta y bovedilla. Parte 3: Bovedillas de arcilla cocida. |
(1) Fecha de aplicabilidad de la norma armonizada e inicio del período de coexistencia
(2) Fecha final del período de coexistencia / entrada en vigor marcado CE
(3) Sistema de evaluación y verificación de la constancia de las prestaciones
Pliego de condiciones
|
UNIDAD DE OBRA EMF050: FORJADO DE VIGUETAS DE MADERA, ENTREVIGADO CON BOVEDILLA CERÁMICA. CARACTERÍSTICAS TÉCNICAS Formación de forjado tradicional con un intereje de 60 cm, compuesto por viguetas de madera aserrada de pino silvestre (Pinus sylvestris), acabado cepillado, de 10x20 a 15x25 cm de sección y hasta 6 m de longitud, para aplicaciones estructurales, calidad estructural MEG según UNE 56544, clase resistente C18 según UNE-EN 338 y UNE-EN 1912 y protección frente a agentes bióticos que se corresponde con la clase de penetración NP2 (3 mm en las caras laterales de la albura) según UNE-EN 351-1; entrevigado con bovedilla cerámica curva, 60x30x12 cm; acero UNE-EN 10080 B 500 S, cuantía 1,1 kg/m², y malla electrosoldada ME 20x20 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080, en capa de compresión de 4 cm de espesor de hormigón ligero HLE-25/B/10/IIa, densidad entre 1200 y 1500 kg/m³, (cantidad mínima de cemento 275 kg/m³), fabricado en central. Incluso p/p de apuntalamiento y desapuntalamiento de las viguetas, separadores, elementos de atado de viguetas y zunchos perimetrales de planta y huecos. NORMATIVA DE APLICACIÓN Elaboración, transporte y puesta en obra del hormigón: Instrucción de Hormigón Estructural (EHE-08). Ejecución: CTE. DB SE-M Seguridad estructural: Madera. CRITERIO DE MEDICIÓN EN PROYECTO Superficie medida en verdadera magnitud desde las caras exteriores de los zunchos del perímetro, según documentación gráfica de Proyecto, deduciendo los huecos de superficie mayor de 6 m². CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA DEL SOPORTE. El contenido de humedad de la madera será el de equilibrio higroscópico antes de su utilización en obra. AMBIENTALES. Se suspenderán los trabajos de hormigonado cuando llueva con intensidad, nieve, exista viento excesivo, una temperatura ambiente superior a 40°C o se prevea que dentro de las 48 horas siguientes pueda descender la temperatura ambiente por debajo de los 0°C. DEL CONTRATISTA. Dispondrá en obra de una serie de medios, en previsión de que se produzcan cambios bruscos de las condiciones ambientales durante el hormigonado o posterior periodo de fraguado, no pudiendo comenzarse el hormigonado de los diferentes elementos sin la autorización por escrito del Director de Ejecución de la obra. PROCESO DE EJECUCIÓN FASES DE EJECUCIÓN. Preparación del perímetro de apoyo de las viguetas. Replanteo y colocación en seco de las viguetas. Apuntalamiento. Empalme de viguetas en apoyos y anclajes. Disposición de listones adosados a las viguetas constituyendo las aristas de apoyo del entrevigado. Formación del entrevigado. Colocación de armaduras con separadores homologados. Vertido y compactación del hormigón. Regleado y nivelación de la capa de compresión. Curado del hormigón. Desapuntalamiento. Reparación de defectos superficiales. CONDICIONES DE TERMINACIÓN. El conjunto será estable, tendrá trabazón propia y con los elementos de apoyo y transmitirá correctamente las cargas a la estructura. El acabado superficial será el adecuado para el posterior tratamiento de protección. CONSERVACIÓN Y MANTENIMIENTO. Se evitará la actuación sobre el elemento de acciones mecánicas no previstas en el cálculo. CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO Se medirá, en verdadera magnitud, desde las caras exteriores de los zunchos del perímetro, la superficie realmente ejecutada según especificaciones de Proyecto, deduciendo los huecos de superficie mayor de 6 m². Se consideran incluidos todos los elementos integrantes del forjado señalados en los planos y detalles del Proyecto. |
Residuos generados
|
Código LER |
Residuos generados |
Peso (kg) |
Volumen (l) |
|
17 02 01 |
Madera. |
0,539 |
0,490 |
|
17 04 05 |
Hierro y acero. |
0,249 |
0,119 |
|
17 01 03 |
Tejas y materiales cerámicos. |
2,386 |
1,909 |
|
17 01 01 |
Hormigón (hormigones, morteros y prefabricados). |
0,506 |
0,337 |
|
Residuos generados: |
3,680 |
2,855 |
|
|
17 02 03 |
Plástico. |
0,032 |
0,053 |
|
17 02 01 |
Madera. |
0,504 |
0,458 |
|
Envases: |
0,536 |
0,512 |
|
|
Total residuos: |
4,216 |
3,366 |
