EMF060 |
m² |
Forjado de panel contralaminado de madera. |
119,80€ |
||

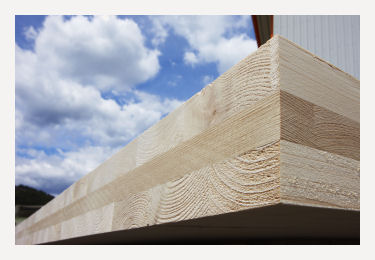

Forjado de panel contralaminado de madera (CLT) de superficie media mayor de 6 m², de 120 mm de espesor, formado por tres capas de tablas de madera, encoladas con adhesivo sin urea-formaldehído, con capas sucesivas perpendiculares entre sí y disposición transversal de las tablas en las capas exteriores, acabado superficial calidad no vista en ambas caras, de madera de abeto rojo (Picea abies) y pino silvestre (Pinus sylvestris), con tratamiento superficial hidrofugante, transparente; desolidarización con banda elástica de poliuretano de celda cerrada, de 12 mm de espesor; refuerzo de juntas entre paneles, mediante paneles machihembrados para su correcto acoplamiento fijados con tornillos autoperforantes y sellado con cinta adhesiva bituminosa de doble cara; elementos de fijación mecánica, de acero galvanizado tipo DX51D+Z275N y cinta adhesiva de polietileno de 60 cm de anchura. |
Descompuesto |
Ud |
Descomposición |
Rend. |
Precio unitario |
Precio partida |
mt07ems020egGaxb |
m² |
Panel contralaminado de madera (CLT) de superficie media mayor de 6 m², de 120 mm de espesor, formado por tres capas de tablas de madera, encoladas con adhesivo sin urea-formaldehído, con capas sucesivas perpendiculares entre sí y disposición transversal de las tablas en las capas exteriores, acabado superficial calidad no vista en ambas caras, de madera de abeto rojo (Picea abies) y pino silvestre (Pinus sylvestris), clase de servicio 1 y 2, según UNE-EN 1995-1-1, Euroclase D-s2, d0 de reacción al fuego, conductividad térmica 0,13 W/(mK), densidad 490 kg/m³, calor específico 1600 J/kgK, factor de resistencia a la difusión del vapor de agua 20, contenido de humedad a la entrega del 12% (+/- 2%), clase resistente C24 y módulo de elasticidad paralelo de 12500 N/mm². Incluso eslingas para facilitar la descarga. |
1,150 |
66,63 |
76,62 |
mt07ems030 |
Ud |
Repercusión por m² de tratamiento superficial hidrofugante, transparente, aplicado en una cara del panel contralaminado de madera. |
1,000 |
4,00 |
4,00 |
mt16pdg060a |
m |
Banda elástica de poliuretano de celda cerrada, de 12 mm de espesor. |
0,350 |
14,30 |
5,01 |
mt07mee604b |
Ud |
Repercusión por m² de refuerzo de juntas entre paneles, mediante paneles machihembrados para su correcto acoplamiento fijados con tornillos autoperforantes y sellado con cinta adhesiva bituminosa de doble cara. |
1,000 |
2,00 |
2,00 |
mt07mee603 |
Ud |
Repercusión por m² de elementos de fijación mecánica, de acero galvanizado tipo DX51D+Z275N, para montaje de panel contralaminado de madera. |
1,000 |
1,50 |
1,50 |
mt15dra070a |
m |
Cinta adhesiva de polietileno de 60 cm de anchura, para el sellado en los encuentros de los paneles y para la fijación y el sellado de láminas transpirables. |
0,200 |
0,98 |
0,20 |
mq04cag010a |
h |
Camión con grúa de hasta 6 t. |
0,057 |
49,45 |
2,82 |
mo048 |
h |
Oficial 1ª montador de estructura de madera. |
0,421 |
18,10 |
7,62 |
mo095 |
h |
Ayudante montador de estructura de madera. |
0,842 |
16,94 |
14,26 |
% |
Medios auxiliares |
2,000 |
114,03 |
2,28 |
|
% |
Costes indirectos |
3,000 |
116,31 |
3,49 |
|
Coste de mantenimiento decenal: 17,97€ en los primeros 10 años. |
Total: |
119,80 |
Pliego de condiciones
UNIDAD DE OBRA EMF060: FORJADO DE PANEL CONTRALAMINADO DE MADERA. CARACTERÍSTICAS TÉCNICAS Suministro y montaje de forjado de panel contralaminado de madera (CLT) de superficie media mayor de 6 m², de 120 mm de espesor, formado por tres capas de tablas de madera, encoladas con adhesivo sin urea-formaldehído, con capas sucesivas perpendiculares entre sí y disposición transversal de las tablas en las capas exteriores, acabado superficial calidad no vista en ambas caras, de madera de abeto rojo (Picea abies) y pino silvestre (Pinus sylvestris), clase de servicio 1 y 2, según UNE-EN 1995-1-1, Euroclase D-s2, d0 de reacción al fuego, conductividad térmica 0,13 W/(mK), densidad 490 kg/m³, calor específico 1600 J/kgK, factor de resistencia a la difusión del vapor de agua 20, contenido de humedad a la entrega del 12% (+/- 2%), clase resistente C24 y módulo de elasticidad paralelo de 12500 N/mm², con tratamiento superficial hidrofugante, transparente. Incluso eslingas para facilitar la descarga, desolidarización con banda elástica de poliuretano de celda cerrada, de 12 mm de espesor; refuerzo de juntas entre paneles, mediante paneles machihembrados para su correcto acoplamiento fijados con tornillos autoperforantes y sellado con cinta adhesiva bituminosa de doble cara; elementos de fijación mecánica, de acero galvanizado tipo DX51D+Z275N y cinta adhesiva de polietileno de 60 cm de anchura; cortes, entalladuras para su correcto acoplamiento, nivelación y colocación de los elementos de atado y refuerzo. Trabajado en taller y colocado en obra. NORMATIVA DE APLICACIÓN Ejecución: CTE. DB SE-M Seguridad estructural: Madera. CRITERIO DE MEDICIÓN EN PROYECTO Superficie medida según documentación gráfica de Proyecto, sin deducir huecos. CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA DEL SOPORTE. El contenido de humedad de la madera será el de equilibrio higroscópico antes de su utilización en obra. PROCESO DE EJECUCIÓN FASES DE EJECUCIÓN. Replanteo y marcado de ejes. Colocación de la banda desolidarizadora. Preparación de los paneles para su descarga. Colocación y fijación provisional de los paneles. Aplomado y nivelación. Ejecución de las uniones. Fijación definitiva de los paneles. Colocación de la cinta de sellado. CONDICIONES DE TERMINACIÓN. Las cargas se transmitirán correctamente a la estructura. El acabado superficial será el adecuado para el posterior tratamiento de protección. CONSERVACIÓN Y MANTENIMIENTO. Se evitará la actuación sobre el elemento de acciones mecánicas no previstas en el cálculo. CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO Se medirá la superficie realmente ejecutada según especificaciones de Proyecto, sin deducir huecos. Se consideran incluidos todos los elementos integrantes de la estructura señalados en los planos y detalles del Proyecto. |
