EMF061

m²

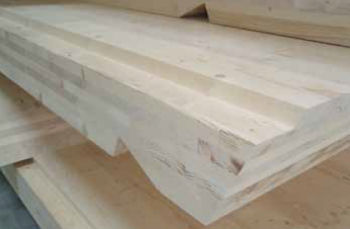

Forjado de cubierta inclinada de panel contralaminado de madera.

105,68€

Forjado de cubierta inclinada de panel contralaminado de madera (CLT) de superficie media mayor de 6 m², de 90 mm de espesor, formado por tres capas de tablas de madera, encoladas con adhesivo sin urea-formaldehído, con capas sucesivas perpendiculares entre sí y disposición transversal de las tablas en las capas exteriores, acabado superficial calidad no vista en ambas caras, de madera de abeto rojo (Picea abies) y pino silvestre (Pinus sylvestris), con tratamiento superficial hidrofugante, transparente; elementos de fijación mecánica, de acero galvanizado tipo DX51D+Z275N y cinta adhesiva de polietileno de 60 cm de anchura; impermeabilización mediante lámina impermeabilizante flexible, transpirable y difusora de vapor de agua, formada por tres capas de fieltro de polipropileno, de 0,51 mm de espesor y 1,5 m de anchura fijada con cinta adhesiva de polietileno de 60 cm de anchura.

Descompuesto

Ud

Descomposición

Rend.

Precio unitario

Precio partida

mt07ems020cgGaxb

m²

Panel contralaminado de madera (CLT) de superficie media mayor de 6 m², de 90 mm de espesor, formado por tres capas de tablas de madera, encoladas con adhesivo sin urea-formaldehído, con capas sucesivas perpendiculares entre sí y disposición transversal de las tablas en las capas exteriores, acabado superficial calidad no vista en ambas caras, de madera de abeto rojo (Picea abies) y pino silvestre (Pinus sylvestris), clase de servicio 1 y 2, según UNE-EN 1995-1-1, Euroclase D-s2, d0 de reacción al fuego, conductividad térmica 0,13 W/(mK), densidad 490 kg/m³, calor específico 1600 J/kgK, factor de resistencia a la difusión del vapor de agua 20, contenido de humedad a la entrega del 12% (+/- 2%), clase resistente C24 y módulo de elasticidad paralelo de 12500 N/mm². Incluso eslingas para facilitar la descarga.

1,150

54,02

62,12

mt07ems030

Ud

Repercusión por m² de tratamiento superficial hidrofugante, transparente, aplicado en una cara del panel contralaminado de madera.

1,000

4,00

4,00

mt07mee603

Ud

Repercusión por m² de elementos de fijación mecánica, de acero galvanizado tipo DX51D+Z275N, para montaje de panel contralaminado de madera.

1,000

1,50

1,50

mt15dra070a

m

Cinta adhesiva de polietileno de 60 cm de anchura, para el sellado en los encuentros de los paneles y para la fijación y el sellado de láminas transpirables.

0,500

0,98

0,49

mt15dra060a

m²

Lámina impermeabilizante flexible, transpirable y difusora de vapor de agua, formada por tres capas de fieltro de polipropileno, de 0,51 mm de espesor y 1,5 m de anchura.

0,800

1,92

1,54

mq04cag010a

h

Camión con grúa de hasta 6 t.

0,057

49,45

2,82

mo048

h

Oficial 1ª montador de estructura de madera.

0,541

18,10

9,79

mo095

h

Ayudante montador de estructura de madera.

1,082

16,94

18,33

%

Medios auxiliares

2,000

100,59

2,01

%

Costes indirectos

3,000

102,60

3,08

Coste de mantenimiento decenal: 15,85€ en los primeros 10 años.

Total:

105,68

UNIDAD DE OBRA EMF061: FORJADO DE CUBIERTA INCLINADA DE PANEL CONTRALAMINADO DE MADERA.

CARACTERÍSTICAS TÉCNICAS

Suministro y montaje de forjado de cubierta inclinada de panel contralaminado de madera (CLT) de superficie media mayor de 6 m², de 90 mm de espesor, formado por tres capas de tablas de madera, encoladas con adhesivo sin urea-formaldehído, con capas sucesivas perpendiculares entre sí y disposición transversal de las tablas en las capas exteriores, acabado superficial calidad no vista en ambas caras, de madera de abeto rojo (Picea abies) y pino silvestre (Pinus sylvestris), clase de servicio 1 y 2, según UNE-EN 1995-1-1, Euroclase D-s2, d0 de reacción al fuego, conductividad térmica 0,13 W/(mK), densidad 490 kg/m³, calor específico 1600 J/kgK, factor de resistencia a la difusión del vapor de agua 20, contenido de humedad a la entrega del 12% (+/- 2%), clase resistente C24 y módulo de elasticidad paralelo de 12500 N/mm², con tratamiento superficial hidrofugante, transparente. Incluso eslingas para facilitar la descarga; resolución de encuentros mediante elementos de fijación mecánica, de acero galvanizado tipo DX51D+Z275N y cinta adhesiva de polietileno de 60 cm de anchura; impermeabilización mediante lámina impermeabilizante flexible, transpirable y difusora de vapor de agua, formada por tres capas de fieltro de polipropileno, de 0,51 mm de espesor y 1,5 m de anchura fijada con cinta adhesiva de polietileno de 60 cm de anchura, cortes, entalladuras para su correcto acoplamiento, nivelación y colocación de los elementos de atado y refuerzo. Trabajado en taller y colocado en obra.

NORMATIVA DE APLICACIÓN

Ejecución: CTE. DB SE-M Seguridad estructural: Madera.

CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida según documentación gráfica de Proyecto, sin deducir huecos.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se evitará la actuación sobre el elemento de acciones mecánicas no previstas en el cálculo.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá la superficie realmente ejecutada según especificaciones de Proyecto, sin deducir huecos. Se consideran incluidos todos los elementos integrantes de la estructura señalados en los planos y detalles del Proyecto.
