EMY230

Ud

Reparación de cabeza de vigueta de madera, mediante armaduras de fibra de carbono.

544,02€

Reparación de cabeza de vigueta de madera, eliminando el extremo deteriorado y macizándolo con 30 kg de mortero fluido de fraguado rápido, de dos componentes a base de resina epoxi, armado con 4 barras de fibra de carbono embebida en una matriz epoxi, MasterBrace BAR 165/2500 "BASF", de 8 mm de diámetro y 800 mm de longitud cada una, ancladas a la vigueta con resina epoxi-acrilato, libre de estireno, de altas resistencias, aplicada con boquilla de dosificación y mezcla automática en taladros realizados en la parte sana de la madera, previa imprimación de la superficie de madera con lechada del mismo mortero epoxi.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt08eup180

m

Film estirable transparente de 500 mm de ancho y 23 µ de espesor.

1,500

0,03

0,05

mt26reh100o

Ud

Cartucho de resina epoxi-acrilato, libre de estireno, de dos componentes, con dosificador y boquilla de mezcla automática, de 825 ml, para anclajes estructurales verticales y horizontales.

0,520

14,18

7,37

mt26reh350a

m

Barra de fibra de carbono embebida en una matriz epoxi, de 8 mm de diámetro, ligera, con superficie arenada para mejora de la adherencia, fabricada por pultrusión, para armado y refuerzo estructural.

3,200

58,29

186,53

mt09reh321a

kg

Mortero fluido de fraguado rápido, de dos componentes a base de resina epoxi, con endurecedor amínico, sin retracción, de elevada resistencia mecánica, impermeable al agua y con alta resistencia a los agentes químicos, para anclajes y rellenos, según UNE-EN 1504-6.

31,500

6,04

190,26

mt08eva010c

m²

Sistema de encofrado recuperable para la ejecución de vigas de hormigón para revestir, compuesto de: puntales metálicos telescópicos, sopandas metálicas y superficie encofrante de madera tratada reforzada con varillas y perfiles, entre 3 y 4 m de altura libre de planta.

1,000

23,40

23,40

Subtotal materiales:

407,61

2

Equipo y maquinaria

mq09sie010

h

Motosierra a gasolina, de 50 cm de espada y 2 kW de potencia.

0,355

3,00

1,07

Subtotal equipo y maquinaria:

1,07

3

Mano de obra

mo020

h

Oficial 1ª construcción.

1,599

18,56

29,68

mo113

h

Peón ordinario construcción.

1,599

17,28

27,63

mo017

h

Oficial 1ª carpintero.

1,845

18,86

34,80

mo058

h

Ayudante carpintero.

1,845

17,65

32,56

Subtotal mano de obra:

124,67

4

Costes directos complementarios

%

Costes directos complementarios

2,000

533,35

10,67

Coste de mantenimiento decenal: 21,76€ en los primeros 10 años.

Costes directos (1+2+3+4):

544,02

Referencia norma UNE y Título de la norma transposición de norma armonizada

Aplicabilidad_(a)

Obligatoriedad_(b)

Sistema_(c)

UNE-EN 1504-6:2007

1.6.2007

1.1.2009

1/2+/3/4

Productos y sistemas para la protección y reparación de estructuras de hormigón. Definiciones, requisitos, control de calidad y evaluación de la conformidad. Parte 6: Anclajes de armaduras de acero.

UNIDAD DE OBRA EMY230: REPARACIÓN DE CABEZA DE VIGUETA DE MADERA, MEDIANTE ARMADURAS DE FIBRA DE CARBONO.

CARACTERÍSTICAS TÉCNICAS

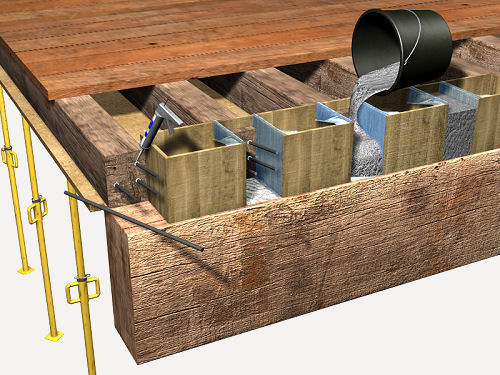

Reparación de cabeza de vigueta de madera, cortando la zona deteriorada o degradada y macizándola mediante el vertido por gravedad de 30 kg de mortero fluido de fraguado rápido, de dos componentes a base de resina epoxi, previa colocación de la armadura con 4 barras de fibra de carbono embebida en una matriz epoxi, MasterBrace BAR 165/2500 "BASF", de 8 mm de diámetro y 800 mm de longitud cada una, ancladas a la vigueta con resina epoxi-acrilato, libre de estireno, de altas resistencias, aplicada con boquilla de dosificación y mezcla automática en taladros realizados en la parte sana de la madera. Incluso montaje del sistema de encofrado en la zona a intervenir, colocación de film protector de polietileno, sellado del encofrado para evitar fugas, limpieza e imprimación de la madera con lechada del mismo mortero epoxi, desmontaje del sistema de encofrado, acopio, retirada y carga manual de escombros sobre camión o contenedor.

CRITERIO DE MEDICIÓN EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.

FASES DE EJECUCIÓN.

Saneado y corte de la zona dañada. Montaje del sistema de encofrado. Colocación del film protector. Ejecución de los taladros. Anclaje de la armadura con resina. Sellado del encofrado. Limpieza e imprimación de la madera. Vertido del mortero. Desmontaje del sistema de encofrado. Retirada y acopio de escombros. Carga de escombros sobre camión o contenedor.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.

Código LER

Tipo

Peso (kg)

Volumen (l)

17 02 03

Plástico.

0,017

0,028

17 09 04

Residuos mezclados de construcción y demolición distintos de los especificados en los códigos 17 09 01, 17 09 02 y 17 09 03.

1,144

0,763

17 02 01

Madera.

1,513

1,375

Residuos generados:

2,674

2,166

17 02 03

Plástico.

0,199

0,332

Envases:

0,199

0,332

Total residuos:

2,873

2,498
