EMY240

Ud

Prótesis de madera con armaduras de fibra de vidrio.

18,74€

Reparación de vigueta eliminando la zona deteriorada y colocando una prótesis de 10x15x20 cm de madera aserrada de abeto (Abies alba), calidad estructural S10, clase resistente C24, protección de la madera con clase de penetración NP2, trabajada en taller, adherida a la madera sana mediante resina epoxi-acrilato, libre de estireno, armando la unión de ambas maderas con 2 varillas de fibra de vidrio reforzada con resina de poliéster, de 12 mm de diámetro, de 0,05 m de longitud cada una, alojadas en taladros realizados en la prótesis y la madera sana.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt26reh100o

Ud

Cartucho de resina epoxi-acrilato, libre de estireno, de dos componentes, con dosificador y boquilla de mezcla automática, de 825 ml, para anclajes estructurales verticales y horizontales.

0,086

14,18

1,22

mt07mee014fa

m³

Madera aserrada de abeto (Abies alba), acabado cepillado, para aplicaciones estructurales, calidad estructural S10 según DIN 4074, clase resistente C24 según UNE-EN 338 y UNE-EN 1912 y protección frente a agentes bióticos que se corresponde con la clase de penetración NP2 (3 mm en las caras laterales de la albura) según UNE-EN 351-1, trabajada en taller.

0,003

442,43

1,33

mt50spa101

kg

Clavos de acero.

0,081

1,30

0,11

mt07cef010f

m

Varilla de fibra de vidrio reforzada con resina de poliéster, de 12 mm de diámetro, con superficie arenada como mejora de la adherencia, para armado y refuerzo estructural.

0,105

8,93

0,94

Subtotal materiales:

3,60

2

Equipo y maquinaria

mq09sie010

h

Motosierra a gasolina, de 50 cm de espada y 2 kW de potencia.

0,064

3,00

0,19

Subtotal equipo y maquinaria:

0,19

3

Mano de obra

mo020

h

Oficial 1ª construcción.

0,154

18,56

2,86

mo112

h

Peón especializado construcción.

0,138

17,59

2,43

mo058

h

Ayudante carpintero.

0,266

17,65

4,69

mo113

h

Peón ordinario construcción.

0,266

17,28

4,60

Subtotal mano de obra:

14,58

4

Costes directos complementarios

%

Costes directos complementarios

2,000

18,37

0,37

Coste de mantenimiento decenal: 0,75€ en los primeros 10 años.

Costes directos (1+2+3+4):

18,74

UNIDAD DE OBRA EMY240: PRÓTESIS DE MADERA CON ARMADURAS DE FIBRA DE VIDRIO.

CARACTERÍSTICAS TÉCNICAS

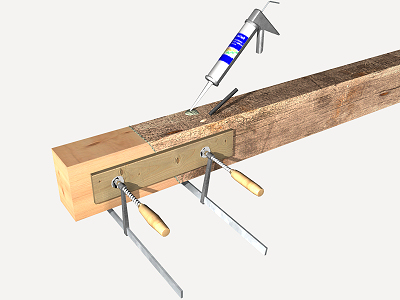

Reparación de vigueta eliminando la zona deteriorada y colocando una prótesis de 10x15x20 cm de madera aserrada de abeto (Abies alba), acabado cepillado, para aplicaciones estructurales, calidad estructural S10 según DIN 4074, clase resistente C24 según UNE-EN 338 y UNE-EN 1912 y protección frente a agentes bióticos que se corresponde con la clase de penetración NP2 (3 mm en las caras laterales de la albura) según UNE-EN 351-1, adherida a la madera sana mediante resina epoxi-acrilato, libre de estireno, y armando posteriormente la unión de ambas maderas mediante 2 varillas de fibra de vidrio reforzada con resina de poliéster, de 12 mm de diámetro, de 0,05 m de longitud cada una, alojadas en taladros realizados en la prótesis y la madera sana. Incluso saneado de la pieza de madera, corte a 60° de la madera sana para recibir la prótesis, fijación provisional de la prótesis mediante gatos de carpintero y clavos, ejecución de los taladros en la prótesis y en la madera sana, vertido de resina epoxi en los taladros tras colocar las varillas, lijado de imperfecciones, limpieza, acopio, retirada y carga manual de escombros sobre camión o contenedor.

CRITERIO DE MEDICIÓN EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.

FASES DE EJECUCIÓN.

Saneado y corte de la zona dañada. Aplicación de la resina. Colocación de la prótesis con gatos de carpintero y clavos. Ejecución de los taladros. Colocación de las varillas en los taladros. Relleno de los taladros con resina. Lijado de imperfecciones. Limpieza. Retirada y acopio de escombros. Carga de escombros sobre camión o contenedor.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.

Código LER

Tipo

Peso (kg)

Volumen (l)

17 02 01

Madera.

0,008

0,007

17 04 05

Hierro y acero.

0,002

0,001

Residuos generados:

0,010

0,008

17 02 03

Plástico.

0,017

0,028

Envases:

0,017

0,028

Total residuos:

0,027

0,037
