IOJ040

m²

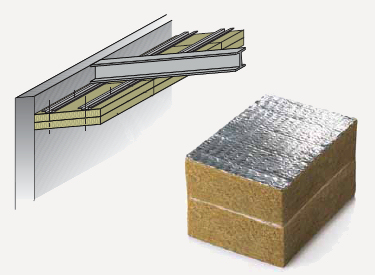

Compartimentación de naves industriales.

60,57€

Protección pasiva contra incendios mediante complejo aislante de lana de roca de 60 mm de espesor, acabado con capa de aluminio reforzado, fijado mecánicamente sobre una estructura soporte (no incluida en este precio).

Descompuesto

Ud

Descomposición

Rend.

Precio unitario

Precio partida

mt16lrw102a

m²

Complejo aislante de 60 mm de espesor, compuesto por un panel rígido de lana de roca de 30 mm de espesor no revestido, adherido a un panel rígido de lana de roca de 30 mm de espesor revestido por una de sus caras con una capa de aluminio reforzado.

1,050

46,82

49,16

mt16lrw081a

kg

Adhesivo a base de silicatos, de fraguado lento, para encolado de piezas de lanas minerales, entre ellas y a soportes de acero, en instalaciones sometidas a altas temperaturas o elementos de protección pasiva contra incendios.

0,250

6,87

1,72

mt42con020

m

Cinta autoadhesiva de aluminio de 50 micras de espesor y 65 mm de ancho a base de resinas acrílicas, para el sellado y fijación del aislamiento.

1,500

0,19

0,29

mt16lrf010a

Ud

Fijación mecánica formada por perno de acero y arandela antirretorno de 80 mm de longitud, para paneles aislantes de lana de roca.

1,000

1,00

1,00

mo054

h

Oficial 1ª montador de aislamientos.

0,212

17,82

3,78

mo101

h

Ayudante montador de aislamientos.

0,106

16,13

1,71

%

Medios auxiliares

2,000

57,66

1,15

%

Costes indirectos

3,000

58,81

1,76

Coste de mantenimiento decenal: 3,03€ en los primeros 10 años.

Total:

60,57

Referencia norma UNE y Título de la norma transposición de norma armonizada

Aplicabilidad

(1)

Obligatoriedad

(2)

Sistema

(3)

UNE-EN 13162:2013

1.9.2013

1.9.2013

1/3/4

Productos aislantes térmicos para aplicaciones en la edificación. Productos manufacturados de lana mineral (MW). Especificación.

UNIDAD DE OBRA IOJ040: COMPARTIMENTACIÓN DE NAVES INDUSTRIALES.

CARACTERÍSTICAS TÉCNICAS

Suministro e instalación de sistema de protección pasiva contra incendios mediante complejo aislante de 60 mm de espesor, compuesto por un panel rígido de lana de roca de 30 mm de espesor no revestido, adherido a un panel rígido de lana de roca de 30 mm de espesor revestido por una de sus caras con una capa de aluminio reforzado; sujeto mecánicamente a perfiles maestra fijados previamente al soporte estructural de la cubierta (no incluidos en este precio), diseñado para evitar la propagación de incendios entre naves industriales a través de la cubierta. Incluso p/p de cortes, pernos de acero electrosoldados con arandela antirretorno para la sujeción de los paneles a los perfiles maestra, encolado de las juntas en todo su espesor, sellado de las juntas con cinta de aluminio y sellado perimetral mediante tiras de lana de roca fijadas con adhesivo a base de silicatos, de fraguado lento. Totalmente montado.

NORMATIVA DE APLICACIÓN

Ejecución: Reglamento de Seguridad contra Incendios en los establecimientos industriales.

CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá frente a golpes.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá la superficie realmente ejecutada según especificaciones de Proyecto.

Código LER

Residuos generados

Peso (kg)

Volumen (l)

17 06 04

Materiales de aislamiento distintos de los especificados en los códigos 17 06 01 y 17 06 03.

0,151

0,252

17 09 04

Residuos mezclados de construcción y demolición distintos de los especificados en los códigos 17 09 01, 17 09 02 y 17 09 03.

0,008

0,005

Residuos generados:

0,159

0,257

17 02 03

Plástico.

0,036

0,060

Total residuos:

0,195

0,317
