IOJ020

m

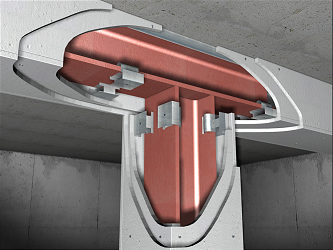

Protección pasiva contra incendios de estructura metálica, con placas de yeso laminado.

37,67€

Sistema de protección pasiva contra incendios de viga de acero HEA 100, protegida en 3 caras y con una resistencia al fuego de 30 minutos, mediante recubrimiento con placas de yeso laminado incombustibles, fijadas con clips y perfiles metálicos. Incluso fijaciones, tornillería y pasta y cinta para el tratamiento de juntas.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt12psg200e

m

Perfil angular 30x30x0,7 mm, de acero galvanizado, según UNE-EN 13964.

2,000

0,80

1,60

mt12psg082

Ud

Fijación para hormigón.

3,200

0,21

0,67

mt12psg050c

m

Maestra 60/27 de chapa de acero galvanizado, de ancho 60 mm, según UNE-EN 14195.

2,000

1,44

2,88

mt12pmk011a

Ud

Clip de protección de 72x48x41 mm.

3,200

1,31

4,19

mt12psg010l

m²

Placa de yeso laminado reforzada con tejido de fibra UNE-EN 15283-1 GM-F / 1200 / longitud / 15 / con los bordes longitudinales afinados, revestido en cara y dorso por tejido de fibra de vidrio no combustible.

0,475

20,35

9,67

mt12psg010o

m²

Placa de yeso laminado reforzada con tejido de fibra UNE-EN 15283-1 GM-F / 1200 / longitud / 25 / con los bordes longitudinales afinados, revestido en cara y dorso por tejido de fibra de vidrio no combustible.

0,292

28,94

8,45

mt12psg081b

Ud

Tornillo autoperforante 3,5x25 mm.

30,000

0,01

0,30

mt12psg030a

kg

Pasta para juntas, según UNE-EN 13963.

2,550

1,26

3,21

mt12psg040

m

Cinta de juntas.

2,000

0,03

0,06

Subtotal materiales:

31,03

2

Mano de obra

mo053

h

Oficial 1ª montador de prefabricados interiores.

0,161

19,11

3,08

mo100

h

Ayudante montador de prefabricados interiores.

0,161

17,53

2,82

Subtotal mano de obra:

5,90

3

Costes directos complementarios

%

Costes directos complementarios

2,000

36,93

0,74

Coste de mantenimiento decenal: 17,70€ en los primeros 10 años.

Costes directos (1+2+3):

37,67

Referencia norma UNE y Título de la norma transposición de norma armonizada

Aplicabilidad_(a)

Obligatoriedad_(b)

Sistema_(c)

UNE-EN 13964:2016

8.4.2016

8.4.2017

1/3/4

Techos suspendidos. Requisitos y métodos de ensayo.

UNE-EN 14195:2005

1.1.2006

1.1.2007

3/4

Perfilería metálica para par ticiones, muros y techos en placas de yeso laminado. Definiciones requisitos y métodos de ensayo

UNE-EN 14195:2005/AC:2006

1.1.2007

1.1.2007

UNE-EN 15283-1/A1:2009

1.6.2010

1.6.2011

3/4

Placas de yeso laminado reforzadas con fibras- Definiciones, requisitos y métodos de ensayo. Parte 1: Placas de yeso laminado reforzadas con tejido de fibra

UNE-EN 13963:2006

1.3.2006

1.3.2007

3/4

Material de juntas para placas de yeso laminado. Definiciones, especificaciones y métodos de ensayo.

EN 13963:2005/AC:2006

1.1.2007

1.1.2007

UNIDAD DE OBRA IOJ020: PROTECCIÓN PASIVA CONTRA INCENDIOS DE ESTRUCTURA METÁLICA, CON PLACAS DE YESO LAMINADO.

CARACTERÍSTICAS TÉCNICAS

Sistema de protección pasiva contra incendios de viga de acero HEA 100, protegida en 3 caras y con una resistencia al fuego de 30 minutos, mediante recubrimiento con placas de yeso laminado incombustibles, fijadas con clips y perfiles metálicos. Incluso fijaciones, tornillería y pasta y cinta para el tratamiento de juntas.

CRITERIO DE MEDICIÓN EN PROYECTO

Longitud medida según documentación gráfica de Proyecto.

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá frente a golpes.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá la longitud realmente ejecutada según especificaciones de Proyecto.

Código LER

Tipo

Peso (kg)

Volumen (l)

17 04 05

Hierro y acero.

0,060

0,029

17 08 02

Materiales de construcción a partir de yeso distintos de los especificados en el código 17 08 01.

0,410

0,410

Residuos generados:

0,470

0,439

17 02 03

Plástico.

0,083

0,138

Envases:

0,083

0,138

Total residuos:

0,553

0,577
