IOJ033

m²

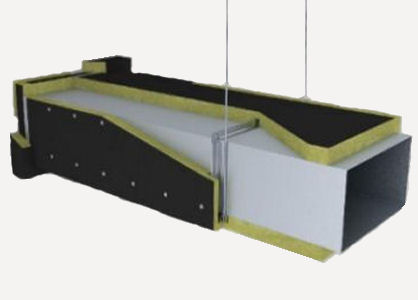

Protección pasiva contra incendios de conductos metálicos de ventilación y extracción de humos, con lanas minerales, sistema "ROCKWOOL".

108,01€

Sistema de protección pasiva contra incendios de conducto metálico horizontal de sección rectangular para garantizar la resistencia al fuego EI 120 según UNE-EN 1366-1, sistema "ROCKWOOL", mediante el recubrimiento con paneles rígidos de lana de roca volcánica Conlit Ductboard 120 "ROCKWOOL", según UNE-EN 13162, revestidos por una de sus caras con una lámina de aluminio reforzado color negro, de 90 mm de espesor. Incluso pernos electrosoldados para la fijación de los paneles a la superficie metálica, adhesivo a base de silicatos, de fraguado lento, Cola Conlit "ROCKWOOL", para encolado de piezas de lana de roca tipo Conlit, cinta autoadhesiva de aluminio, de color negro, para sellado de uniones, perfil en U, de acero galvanizado, de 60 mm para el refuerzo del encuentro entre la lana mineral y el paramento, y banda perimetral realizada con panel rígido de lana de roca volcánica, de 100 mm de anchura para el sellado ignífugo del encuentro entre la lana mineral y el paramento.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt42cow010a

m²

Panel rígido de lana de roca volcánica Conlit Ductboard 120 "ROCKWOOL", según UNE-EN 13162, revestido por una de sus caras con una lámina de aluminio reforzado color negro, de 90 mm de espesor, densidad 180 kg/m³, calor específico 840 J/kgK, factor de resistencia a la difusión del vapor de agua 1,4 y Euroclase A1 de reacción al fuego, para la protección contra incendios de conductos metálicos rectangulares.

1,150

70,34

80,89

mt42coi037e

Ud

Pernos electrosoldables de 100 mm de longitud, para fijación del panel a la superficie metálica.

15,000

0,15

2,25

mt16lrw081b

kg

Adhesivo a base de silicatos, de fraguado lento, Cola Conlit "ROCKWOOL", para encolado de piezas de lana de roca tipo Conlit en instalaciones sometidas a altas temperaturas o elementos de protección pasiva contra incendios.

0,200

8,94

1,79

mt42coi126a

m

Cinta autoadhesiva de aluminio, de color negro, de 90 mm de anchura, con adhesivo a base de resinas acrílicas.

0,900

0,77

0,69

mt12psg160b

m

Perfil en U, de acero galvanizado, de 60 mm.

0,670

1,75

1,17

mt07pcl030

Ud

Tornillo autotaladrante rosca-chapa, para fijación de chapas.

4,000

0,12

0,48

Subtotal materiales:

87,27

2

Mano de obra

mo054

h

Oficial 1ª montador de aislamientos.

0,508

19,11

9,71

mo101

h

Ayudante montador de aislamientos.

0,508

17,53

8,91

Subtotal mano de obra:

18,62

3

Costes directos complementarios

%

Costes directos complementarios

2,000

105,89

2,12

Coste de mantenimiento decenal: 5,40€ en los primeros 10 años.

Costes directos (1+2+3):

108,01

UNIDAD DE OBRA IOJ033: PROTECCIÓN PASIVA CONTRA INCENDIOS DE CONDUCTOS METÁLICOS DE VENTILACIÓN Y EXTRACCIÓN DE HUMOS, CON LANAS MINERALES, SISTEMA "ROCKWOOL".

CARACTERÍSTICAS TÉCNICAS

Sistema de protección pasiva contra incendios de conducto metálico horizontal de sección rectangular para garantizar la resistencia al fuego EI 120 según UNE-EN 1366-1, sistema "ROCKWOOL", mediante el recubrimiento con paneles rígidos de lana de roca volcánica Conlit Ductboard 120 "ROCKWOOL", según UNE-EN 13162, revestidos por una de sus caras con una lámina de aluminio reforzado color negro, de 90 mm de espesor. Incluso pernos electrosoldados para la fijación de los paneles a la superficie metálica, adhesivo a base de silicatos, de fraguado lento, Cola Conlit "ROCKWOOL", para encolado de piezas de lana de roca tipo Conlit, cinta autoadhesiva de aluminio, de color negro, para sellado de uniones, perfil en U, de acero galvanizado, de 60 mm para el refuerzo del encuentro entre la lana mineral y el paramento, y banda perimetral realizada con panel rígido de lana de roca volcánica, de 100 mm de anchura para el sellado ignífugo del encuentro entre la lana mineral y el paramento.

CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida según documentación gráfica de Proyecto.

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá frente a golpes.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá la superficie realmente ejecutada según especificaciones de Proyecto.

Código LER

Tipo

Peso (kg)

Volumen (l)

17 09 04

Residuos mezclados de construcción y demolición distintos de los especificados en los códigos 17 09 01, 17 09 02 y 17 09 03.

0,006

0,004

17 04 05

Hierro y acero.

0,016

0,008

Residuos generados:

0,022

0,012

17 02 03

Plástico.

0,004

0,007

Envases:

0,004

0,007

Total residuos:

0,026

0,018
