ZVC020 |
m² |
Sistema de fachada ventilada Placotherm V "PLACO", de placas de cemento, para revestimiento exterior de fachada existente. |
132,99€ |

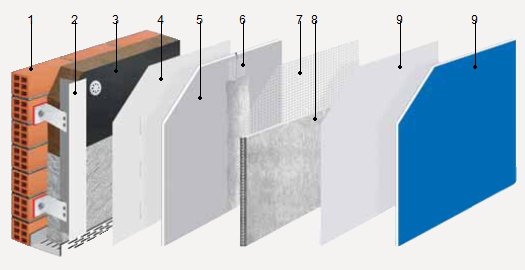

Rehabilitación energética de fachada, mediante sistema de fachada ventilada Placotherm V "PLACO", con DAU nº 14/089 A, formado por estructura metálica de aluminio extruido de montantes verticales de perfiles en T y en L, de 1,8 mm de espesor con una modulación de 600 mm, fijada al soporte base con ménsulas y creando una cámara de aire, sobre la que se atornilla una placa Aquaroc 13 de 12,5 mm de espesor, con tratamiento de juntas mediante cinta de juntas CMALL 160 y mortero de juntas Webertherm Base; se coloca entre las ménsulas y los perfiles el aislamiento de panel semirrígido de lana mineral, Ecovent VN 035, según UNE-EN 13162, de 60 mm de espesor, revestido por una de sus caras con un velo negro, resistencia térmica 1,7 m²K/W, conductividad térmica 0,035 W/(mK), colocado a tope, fijado mecánicamente sobre fachada existente; entre los perfiles y la placa exterior se colocará una lámina altamente transpirable impermeable al agua de lluvia, Tyvek Estándar; y malla de refuerzo CMALL 160, todo ello adherido con mortero polimérico de altas prestaciones reforzado con fibras, Webertherm Base, color gris; y se aplica como revoco, una capa de imprimación reguladora de la absorción Weber CS y una capa de mortero acrílico Webertene Stilo, de 2 a 3 mm de espesor, color blanco, gama Estándar, acabado gota. Incluso tornillos y fijaciones. Totalmente montado. El precio no incluye la preparación de la superficie soporte. |
Código |
Unidad |
Descripción |
Rendimiento |
Precio unitario |
Importe |
1 |
Materiales |
||||
mt12ple300a |
Ud |
Ménsula de sustentación de aluminio extruido de aleación 6063 y tratamiento térmico T-66, con aislamiento de polipropileno de 5 mm de espesor, para rotura de puente térmico, "PLACO", de 65 mm de longitud. |
0,460 |
5,52 |
2,54 |
mt12ple310a |
Ud |
Ménsula de retención de aluminio extruido de aleación 6063 y tratamiento térmico T-66, con aislamiento de polipropileno de 5 mm de espesor, para rotura de puente térmico, "PLACO", de 65 mm de longitud. |
1,390 |
4,28 |
5,95 |
mt12plt100 |
Ud |
Taco de nylon con tornillo de acero galvanizado con cabeza hexagonal, "PLACO", de 10 mm de diámetro y 80 mm de longitud, para fijación de ménsulas. |
2,315 |
1,84 |
4,26 |
mt16lvi030aihh |
m² |
Panel semirrígido de lana mineral, Ecovent VN 035 "ISOVER", según UNE-EN 13162, de 60 mm de espesor, revestido por una de sus caras con un velo negro, resistencia térmica 1,7 m²K/W, conductividad térmica 0,035 W/(mK). |
1,050 |
7,45 |
7,82 |
mt16aaa020eb |
Ud |
Fijación mecánica para paneles aislantes de lana de roca, colocados directamente sobre la superficie soporte. |
4,000 |
0,21 |
0,84 |
mt16aaa030 |
m |
Cinta autoadhesiva para sellado de juntas. |
0,440 |
0,30 |
0,13 |
mt12plp300 |
m |
Perfil en T de aluminio extruido de aleación 6063 y tratamiento térmico T-66, "PLACO", de 1,8 mm de espesor, suministrado en barras de 6 m de longitud. |
0,830 |
8,09 |
6,71 |
mt12plp310 |
m |
Perfil en L de aluminio extruido de aleación 6063 y tratamiento térmico T-66, "PLACO", de 1,8 mm de espesor, suministrado en barras de 6 m de longitud. |
0,830 |
6,09 |
5,05 |
mt12plt060 |
Ud |
Tornillo autotaladrante de acero inoxidable para ménsula, "PLACO", con cabeza hexagonal, de 19 mm de longitud. |
4,630 |
1,00 |
4,63 |
mt15mvp010a |
m |
Lámina altamente transpirable impermeable al agua de lluvia, Tyvek Estándar "PLACO", de 175 µm de espesor y 60 g/m², de 0,01 m de espesor de aire equivalente frente a la difusión de vapor de agua, según UNE-EN 1931, estanqueidad al agua clase W1 según UNE-EN 1928, (Euroclase E de reacción al fuego, según UNE-EN 13501-1), suministrada en rollos de 1,50x50 m, según UNE-EN 13859-2. |
1,100 |
4,01 |
4,41 |
mt12plq010a |
m² |

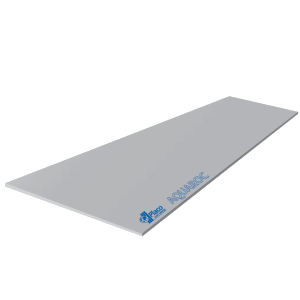

Placa de cemento de alto rendimiento, Aquaroc 13 "PLACO", de 12,5x1200x900 mm. |
1,050 |
32,11 |
33,72 |
mt12plq020b |
Ud |
Tornillo THTPF 38 "PLACO", con cabeza de trompeta, de 38 mm de longitud, para instalación de placas de cemento sobre perfiles. |
20,000 |
0,07 |
1,40 |
mt28mpc020a |
kg |
Mortero polimérico de altas prestaciones reforzado con fibras, Webertherm Base, "WEBER", color gris, compuesto de cemento gris, cargas minerales, resinas hidrófugas redispersables, fibras y aditivos especiales, para aplicar con llana, para la fijación y regularización de placas de aislamiento térmico, tipo GP CSIII W2, según UNE-EN 998-1. |
7,500 |
0,84 |
6,30 |
mt28fvp010a |
m |
Cinta de juntas de malla de fibra de vidrio antiálcalis, CMALL 160 "PLACO", de 160 g/m² de masa superficial, de 100 mm de anchura y 0,52 mm de espesor, suministrada en rollos de 50 m de longitud. |
25,000 |
0,28 |
7,00 |
mt28fvp020a |
m |
Malla de refuerzo de fibra de vidrio antiálcalis, CMALL 160 "PLACO", de 160 g/m² de masa superficial, de 1,1 m de anchura y 0,52 mm de espesor, suministrada en rollos de 50 m de longitud. |
1,100 |
2,60 |
2,86 |
mt28pcc060q |
kg |
Imprimación reguladora de la absorción Weber CS Plus "WEBER", color blanco, gama Estándar, compuesta de cargas minerales, resinas en dispersión acuosa, pigmentos orgánicos, fungicidas y aditivos especiales, impermeable al agua de lluvia y permeable al vapor de agua. |
0,200 |
4,28 |
0,86 |
mt28mac020gaa |
kg |
Mortero acrílico Webertene Stilo "WEBER", color blanco, gama Estándar, acabado gota, compuesto de cargas minerales, resinas en dispersión acuosa, pigmentos orgánicos, fungicidas y aditivos especiales; para aplicar con pistola de proyección. Según UNE-EN 15824. |
2,500 |
3,08 |
7,70 |
Subtotal materiales: |
102,18 |
||||
2 |
Mano de obra |
||||
mo054 |
h |
Oficial 1ª montador de aislamientos. |
0,132 |
19,11 |
2,52 |
mo101 |
h |
Ayudante montador de aislamientos. |
0,132 |
17,53 |
2,31 |
mo052 |
h |
Oficial 1ª montador de sistemas de fachadas prefabricadas. |
0,638 |
19,11 |
12,19 |
mo099 |
h |
Ayudante montador de sistemas de fachadas prefabricadas. |
0,638 |
17,53 |
11,18 |
Subtotal mano de obra: |
28,20 |
||||
3 |
Costes directos complementarios |
||||
% |
Costes directos complementarios |
2,000 |
130,38 |
2,61 |
|
Coste de mantenimiento decenal: 19,28€ en los primeros 10 años. |
Costes directos (1+2+3): |
132,99 |
Referencia norma UNE y Título de la norma transposición de norma armonizada |
Aplicabilidad(a) |
Obligatoriedad(b) |
Sistema(c) |
UNE-EN 13162:2013/A1:2015 |
10.7.2015 |
10.7.2016 |
1/3/4 |
Productos aislantes térmicos para aplicaciones en la edificación. Productos manufacturados de lana mineral (MW). Especificación. |
|||
UNE-EN 998-1:2010 |
1.6.2011 |
1.6.2012 |
4 |
Especificaciones de los morteros para albañilería. Parte 1: Morteros para revoco y enlucido. |
|||
UNE-EN 15824:2010 |
1.4.2010 |
1.4.2011 |
1/3/4 |
Especificaciones para revocos exteriores y enlucidos interiores basados en ligantes orgánicos. |
(a) Fecha de aplicabilidad de la norma armonizada e inicio del período de coexistencia
(b) Fecha final del período de coexistencia / entrada en vigor marcado CE
(c) Sistema de evaluación y verificación de la constancia de las prestaciones
Pliego de condiciones
UNIDAD DE OBRA ZVC020: SISTEMA DE FACHADA VENTILADA PLACOTHERM V "PLACO", DE PLACAS DE CEMENTO, PARA REVESTIMIENTO EXTERIOR DE FACHADA EXISTENTE. CARACTERÍSTICAS TÉCNICAS Rehabilitación energética de fachada, mediante sistema de fachada ventilada Placotherm V "PLACO", con DAU nº 14/089 A, formado por estructura metálica de aluminio extruido de montantes verticales de perfiles en T y en L, de 1,8 mm de espesor con una modulación de 600 mm, fijada al soporte base con ménsulas y creando una cámara de aire, sobre la que se atornilla una placa Aquaroc 13 de 12,5 mm de espesor, con tratamiento de juntas mediante cinta de juntas CMALL 160 y mortero de juntas Webertherm Base; se coloca entre las ménsulas y los perfiles el aislamiento de panel semirrígido de lana mineral, Ecovent VN 035, según UNE-EN 13162, de 60 mm de espesor, revestido por una de sus caras con un velo negro, resistencia térmica 1,7 m²K/W, conductividad térmica 0,035 W/(mK), colocado a tope, fijado mecánicamente sobre fachada existente; entre los perfiles y la placa exterior se colocará una lámina altamente transpirable impermeable al agua de lluvia, Tyvek Estándar; y malla de refuerzo CMALL 160, todo ello adherido con mortero polimérico de altas prestaciones reforzado con fibras, Webertherm Base, color gris; y se aplica como revoco, una capa de imprimación reguladora de la absorción Weber CS y una capa de mortero acrílico Webertene Stilo, de 2 a 3 mm de espesor, color blanco, gama Estándar, acabado gota. Incluso tornillos y fijaciones. Totalmente montado. NORMATIVA DE APLICACIÓN
Ejecución: CTE. DB-HE Ahorro de energía. CRITERIO DE MEDICIÓN EN PROYECTO Superficie medida según documentación gráfica de Proyecto, sin duplicar esquinas ni encuentros, deduciendo los huecos de superficie mayor de 3 m². CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA DEL SOPORTE. Se comprobará que el soporte está limpio, con ausencia de polvo, grasa y materias extrañas, y que tiene una dureza suficiente para que pueda servir de anclaje al sistema. No se aplicará en soportes saturados de agua, debiendo retrasar su aplicación hasta que los poros estén libres de agua. AMBIENTALES. Se suspenderán los trabajos cuando la temperatura ambiente sea inferior a 5°C o superior a 35°C, llueva, nieve o la velocidad del viento sea superior a 50 km/h. DEL CONTRATISTA. La puesta en obra del sistema sólo podrá ser realizada por empresas especializadas y cualificadas, reconocidas por el fabricante y bajo su control técnico, siguiendo en todo momento las especificaciones incluidas en su correspondiente DAU. PROCESO DE EJECUCIÓN FASES DE EJECUCIÓN. Replanteo. Fijación de las ménsulas al soporte base. Corte y preparación del aislamiento. Fijación del aislamiento. Fijación de los montantes. Colocación de la impermeabilización. Colocación y atornillado de la placa a la estructura. Tratamiento de juntas. Enrasado y alisado con mortero de juntas. Colocación de la cinta de juntas. Extendido de la capa de mortero base y colocación de la malla de refuerzo. Aplicación de la capa de imprimación. Aplicación de la capa de mortero con pistola de proyección. CONDICIONES DE TERMINACIÓN. El conjunto será resistente y estable frente a las acciones, tanto exteriores como provocadas por el propio edificio. CONSERVACIÓN Y MANTENIMIENTO. Se protegerá durante las operaciones que pudieran ocasionarle manchas o daños mecánicos. Se evitará la actuación sobre el elemento de acciones mecánicas no previstas en el cálculo. CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO Se medirá la superficie realmente ejecutada según especificaciones de Proyecto, sin duplicar esquinas ni encuentros, deduciendo los huecos de superficie mayor de 3 m². CRITERIO DE VALORACIÓN ECONÓMICA El precio no incluye la preparación de la superficie soporte. |
Residuos generados
Código LER |
Tipo |
Peso (kg) |
Volumen (l) |
17 06 04 |
Materiales de aislamiento distintos de los especificados en los códigos 17 06 01 y 17 06 03. |
0,121 |
0,202 |
17 04 02 |
Aluminio. |
0,054 |
0,036 |
17 01 01 |
Hormigón (hormigones, morteros y prefabricados). |
1,037 |
0,691 |
17 02 03 |
Plástico. |
0,033 |
0,055 |
17 09 04 |
Residuos mezclados de construcción y demolición distintos de los especificados en los códigos 17 09 01, 17 09 02 y 17 09 03. |
0,139 |
0,093 |
Residuos generados: |
1,384 |
1,077 |
|
17 02 03 |
Plástico. |
0,070 |
0,117 |
Envases: |
0,070 |
0,117 |
|
Total residuos: |
1,454 |
1,193 |
