UCM010 |
m² |
Cobertura metálica. |
50,79€ |
|

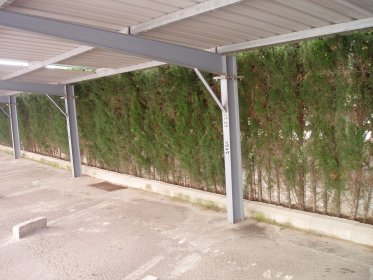

Estructura para cobertura de plazas de aparcamiento situadas al aire libre, compuesta de: cimentación de hormigón armado, realizada con hormigón HA-25/B/20/IIa fabricado en central, y vertido desde camión, y acero UNE-EN 10080 B 500 S; pórticos de acero S275JR, en perfiles laminados en caliente y cubierta metálica formada con chapa perfilada de acero galvanizado de 0,6 mm de espesor. |
|
Código |
Unidad |
Descripción |
Rendimiento |
Precio unitario |
Importe |
|
1 |
Materiales |
||||
|
mt10hmf011fb |
m³ |
Hormigón de limpieza HL-150/B/20, fabricado en central. |
0,010 |
66,00 |
0,66 |
|
mt10haf010nga |
m³ |
Hormigón HA-25/B/20/IIa, fabricado en central. |
0,100 |
76,88 |
7,69 |
|
mt07aco010g |
kg |
Acero en barras corrugadas, UNE-EN 10080 B 500 S, suministrado en obra en barras sin elaborar, de varios diámetros. |
4,000 |
0,62 |
2,48 |
|
mt07aco020a |
Ud |
Separador homologado para cimentaciones. |
0,800 |
0,13 |
0,10 |
|
mt07ala010deb |
kg |
Acero laminado UNE-EN 10025 S275JR, en perfiles laminados en caliente, piezas simples, para aplicaciones estructurales, acabado con imprimación antioxidante. Trabajado y montado en taller, para colocar con uniones soldadas en obra. |
17,500 |
0,93 |
16,28 |
|
mt27pfi010 |
l |
Imprimación de secado rápido, formulada con resinas alquídicas modificadas y fosfato de zinc. |
0,167 |
4,80 |
0,80 |
|
mt13ccg010a |
m² |
Chapa perfilada de acero galvanizado, espesor 0,6 mm. |
1,050 |
6,25 |
6,56 |
|
mt13ccg030g |
Ud |
Tornillo autorroscante de 6,5x70 mm de acero inoxidable, con arandela. |
3,000 |
0,44 |
1,32 |
|
Subtotal materiales: |
35,89 |
||||
|
2 |
Equipo y maquinaria |
||||
|
mq01ret020b |
h |
Retrocargadora sobre neumáticos, de 70 kW. |
0,117 |
36,52 |
4,27 |
|
mq08sol010 |
h |
Equipo de oxicorte, con acetileno como combustible y oxígeno como comburente. |
0,012 |
7,37 |
0,09 |
|
mq08sol020 |
h |
Equipo y elementos auxiliares para soldadura eléctrica. |
0,012 |
3,10 |
0,04 |
|
Subtotal equipo y maquinaria: |
4,40 |
||||
|
3 |
Mano de obra |
||||
|
mo042 |
h |
Oficial 1ª estructurista. |
0,032 |
18,42 |
0,59 |
|
mo089 |
h |
Ayudante estructurista. |
0,032 |
17,25 |
0,55 |
|
mo018 |
h |
Oficial 1ª cerrajero. |
0,216 |
17,82 |
3,85 |
|
mo059 |
h |
Ayudante cerrajero. |
0,216 |
16,49 |
3,56 |
|
Subtotal mano de obra: |
8,55 |
||||
|
4 |
Costes directos complementarios |
||||
|
% |
Costes directos complementarios |
4,000 |
48,84 |
1,95 |
|
|
Coste de mantenimiento decenal: 7,11€ en los primeros 10 años. |
Costes directos (1+2+3+4): |
50,79 |
|||
|
Referencia norma UNE y Título de la norma transposición de norma armonizada |
Aplicabilidad(a) |
Obligatoriedad(b) |
Sistema(c) |
|
UNE-EN 10025-1:2006 |
1.9.2005 |
1.9.2006 |
2+ |
|
Productos laminados en caliente, de acero no aleado, para construcciones metálicas de uso general. Parte 1: Condiciones generales de suministro. |
(a) Fecha de aplicabilidad de la norma armonizada e inicio del período de coexistencia
(b) Fecha final del período de coexistencia / entrada en vigor marcado CE
(c) Sistema de evaluación y verificación de la constancia de las prestaciones
Pliego de condiciones
|
UNIDAD DE OBRA UCM010: COBERTURA METÁLICA. CARACTERÍSTICAS TÉCNICAS Suministro y montaje de estructura para cobertura de plazas de aparcamiento situadas al aire libre, compuesta de: CIMENTACIÓN: formada por zapatas y correas de hormigón armado sobre capa de hormigón de limpieza, realizadas con hormigón HA-25/B/20/IIa fabricado en central, y vertido desde camión, y acero UNE-EN 10080 B 500 S; PÓRTICOS: formados por pilares, vigas y correas de acero UNE-EN 10025 S275JR, en perfiles laminados en caliente, mediante uniones soldadas, con imprimación anticorrosiva realizada en taller; CUBIERTA: formada con chapa perfilada de acero galvanizado de 0,6 mm de espesor, fijada a correa estructural. Incluso excavación, placas de anclaje a cimentación, solapes, accesorios de fijación, remates laterales, juntas de estanqueidad, encuentros y piezas especiales de remate. Trabajado y montado en taller y colocado en obra. NORMATIVA DE APLICACIÓN Elaboración, transporte y puesta en obra del hormigón:
Ejecución:
CRITERIO DE MEDICIÓN EN PROYECTO Superficie medida en verdadera magnitud, según documentación gráfica de Proyecto. CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA AMBIENTALES. Se suspenderán los trabajos de hormigonado cuando llueva con intensidad, nieve, exista viento excesivo, una temperatura ambiente superior a 40°C o se prevea que dentro de las 48 horas siguientes pueda descender la temperatura ambiente por debajo de los 0°C. DEL CONTRATISTA. Dispondrá en obra de una serie de medios, en previsión de que se produzcan cambios bruscos de las condiciones ambientales durante el hormigonado o posterior periodo de fraguado, no pudiendo comenzarse el hormigonado de los diferentes elementos sin la autorización por escrito del director de la ejecución de la obra. PROCESO DE EJECUCIÓN FASES DE EJECUCIÓN. Excavación de tierras. Formación de la capa de hormigón de limpieza. Colocación de la armadura de la cimentación. Vertido y compactación del hormigón. Colocación y nivelación de las placas de anclaje. Curado del hormigón. Replanteo y marcado de ejes de pilares. Ejecución de la estructura metálica de los pórticos. Aplomado. Fijación de la chapa de cubierta a los pórticos. Ejecución de encuentros especiales y remates. CONDICIONES DE TERMINACIÓN. Su dimensionamiento garantizará la estabilidad, con flecha mínima, del conjunto. Será estanca al agua. Todos los componentes metálicos tendrán libre dilatación. CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO Se medirá, en verdadera magnitud, la superficie realmente ejecutada según especificaciones de Proyecto. |
|||||||||||||||||||||||
Residuos generados
|
Código LER |
Tipo |
Peso (kg) |
Volumen (l) |
|
17 01 01 |
Hormigón (hormigones, morteros y prefabricados). |
0,839 |
0,559 |
|
17 04 05 |
Hierro y acero. |
1,003 |
0,478 |
|
17 09 04 |
Residuos mezclados de construcción y demolición distintos de los especificados en los códigos 17 09 01, 17 09 02 y 17 09 03. |
0,014 |
0,009 |
|
Residuos generados: |
1,856 |
1,046 |
|
|
17 02 03 |
Plástico. |
0,021 |
0,035 |
|
15 01 04 |
Envases metálicos. |
0,007 |
0,012 |
|
Envases: |
0,028 |
0,047 |
|
|
Total residuos: |
1,884 |
1,093 |
