| Celda modular | ||
| IUC020 | Celda modular | |
|

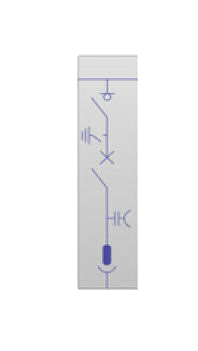

Celda de protección con interruptor automático, de 24 kV de tensión asignada, 400 A de intensidad nominal, 480x845x1740 mm, con aislamiento integral de SF6, formada por cuerpo metálico, embarrado de cobre, interruptor-seccionador tripolar de 3 posiciones conectado/seccionado/puesto a tierra. Incluso accesorios necesarios para su correcta instalación. | ||
Precio |
|
Exportación |
 |
UNIDAD DE OBRA IUC020: CELDA MODULAR.
CARACTERÍSTICAS TÉCNICAS
Celda de protección con interruptor automático, de 24 kV de tensión asignada, 400 A de intensidad nominal, 480x845x1740 mm, con aislamiento integral de SF6, formada por cuerpo metálico, embarrado de cobre, interruptor-seccionador tripolar de 3 posiciones conectado/seccionado/puesto a tierra. Incluso accesorios necesarios para su correcta instalación.
NORMATIVA DE APLICACIÓN
Instalación: Reglamento sobre condiciones técnicas y garantías de seguridad en instalaciones eléctricas de alta tensión y sus Instrucciones Técnicas Complementarias ITC-RAT 01 a 23.
CRITERIO DE MEDICIÓN EN PROYECTO
Número de unidades previstas, según documentación gráfica de Proyecto.
CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA
DEL SOPORTE.
Se comprobará que su situación se corresponde con la de Proyecto, que hay espacio suficiente para su instalación y que la zona de ubicación está completamente terminada.
DEL CONTRATISTA.
Las instalaciones eléctricas de alta tensión se ejecutarán por empresas instaladoras autorizadas para el ejercicio de la actividad.
PROCESO DE EJECUCIÓN
FASES DE EJECUCIÓN.
Montaje, conexionado y comprobación de su correcto funcionamiento.
CONDICIONES DE TERMINACIÓN.
Quedará protegido del posible acceso de personal no autorizado.
CONSERVACIÓN Y MANTENIMIENTO.
Se protegerá de la humedad y del contacto con materiales agresivos.
CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO
Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.
