| Unidad exterior de aire acondicionado | ||
| IBS010 | Unidad exterior de aire acondicionado | |
|

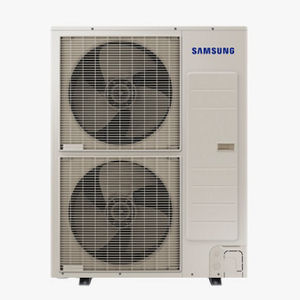

Unidad exterior de aire acondicionado, sistema VRF, para gas R-410A, gama DVM S Eco, modelo AM080BXMWGH/EU "SAMSUNG", alimentación trifásica (400V/50Hz), potencia frigorífica 22,4 kW (temperatura de bulbo seco del aire interior 27°C, temperatura de bulbo húmedo del aire interior 19°C, temperatura de bulbo seco del aire exterior 35°C, temperatura de bulbo húmedo del aire exterior 24°C), potencia calorífica 22,4 kW (temperatura de bulbo seco del aire interior 20°C, temperatura de bulbo húmedo del aire interior 15°C, temperatura de bulbo seco del aire exterior 7°C, temperatura de bulbo húmedo del aire exterior 6°C), nº máximo de unidades interiores conectables 13, rango de capacidad de unidades interiores conectables desde 11,2 hasta 29,1 kW, consumo eléctrico en refrigeración 9,96 kW, consumo eléctrico en calefacción 5,89 kW, EER 2,25, COP 3,8, SEER 6,3, SCOP 4,25, con compresor scroll con tecnología Inverter y doble ventilador con motor BLDC con tecnología Inverter, caudal de aire 135 m³/min, diámetro de conexión de la tubería de líquido 3/8", diámetro de conexión de la tubería de gas 3/4", longitud máxima entre unidad exterior y unidad interior más alejada 100 m, longitud total máxima de tubería frigorífica 300 m, longitud máxima entre el primer kit de ramificación de tubería frigorífica y unidad interior más alejada 40 m, diferencia máxima de altura de instalación 50 m si la unidad exterior se encuentra por encima de las unidades interiores, diferencia máxima de altura de instalación 40 m si la unidad exterior se encuentra por debajo de las unidades interiores, diferencia máxima de altura entre unidades interiores 50 m, carga de refrigerante 3,7 kg, potencia sonora en refrigeración 73 dBA, presión sonora en refrigeración 58 dBA, presión sonora en calefacción 59 dBA, peso 135 kg, dimensiones 940x1420x330 mm, rango de funcionamiento de temperatura del aire exterior en refrigeración desde -5 hasta 48°C, rango de funcionamiento de temperatura del aire exterior en calefacción desde -20 hasta 24°C. Incluso elementos antivibratorios de suelo. | ||
Precio |
|
Exportación |
 |
UNIDAD DE OBRA IBS010: UNIDAD EXTERIOR DE AIRE ACONDICIONADO.
CARACTERÍSTICAS TÉCNICAS
Unidad exterior de aire acondicionado, sistema VRF, para gas R-410A, gama DVM S Eco, modelo AM080BXMWGH/EU "SAMSUNG", alimentación trifásica (400V/50Hz), potencia frigorífica 22,4 kW (temperatura de bulbo seco del aire interior 27°C, temperatura de bulbo húmedo del aire interior 19°C, temperatura de bulbo seco del aire exterior 35°C, temperatura de bulbo húmedo del aire exterior 24°C), potencia calorífica 22,4 kW (temperatura de bulbo seco del aire interior 20°C, temperatura de bulbo húmedo del aire interior 15°C, temperatura de bulbo seco del aire exterior 7°C, temperatura de bulbo húmedo del aire exterior 6°C), nº máximo de unidades interiores conectables 13, rango de capacidad de unidades interiores conectables desde 11,2 hasta 29,1 kW, consumo eléctrico en refrigeración 9,96 kW, consumo eléctrico en calefacción 5,89 kW, EER 2,25, COP 3,8, SEER 6,3, SCOP 4,25, con compresor scroll con tecnología Inverter y doble ventilador con motor BLDC con tecnología Inverter, caudal de aire 135 m³/min, diámetro de conexión de la tubería de líquido 3/8", diámetro de conexión de la tubería de gas 3/4", longitud máxima entre unidad exterior y unidad interior más alejada 100 m, longitud total máxima de tubería frigorífica 300 m, longitud máxima entre el primer kit de ramificación de tubería frigorífica y unidad interior más alejada 40 m, diferencia máxima de altura de instalación 50 m si la unidad exterior se encuentra por encima de las unidades interiores, diferencia máxima de altura de instalación 40 m si la unidad exterior se encuentra por debajo de las unidades interiores, diferencia máxima de altura entre unidades interiores 50 m, carga de refrigerante 3,7 kg, potencia sonora en refrigeración 73 dBA, presión sonora en refrigeración 58 dBA, presión sonora en calefacción 59 dBA, peso 135 kg, dimensiones 940x1420x330 mm, rango de funcionamiento de temperatura del aire exterior en refrigeración desde -5 hasta 48°C, rango de funcionamiento de temperatura del aire exterior en calefacción desde -20 hasta 24°C. Incluso elementos antivibratorios de suelo.
CRITERIO DE MEDICIÓN EN PROYECTO
Número de unidades previstas, según documentación gráfica de Proyecto.
CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA
DEL SOPORTE.
Se comprobará que su situación se corresponde con la de Proyecto y que hay espacio suficiente para su instalación.
PROCESO DE EJECUCIÓN
FASES DE EJECUCIÓN.
Replanteo. Colocación y fijación. Conexión a las líneas frigoríficas. Conexión a la red eléctrica. Conexión a la red de desagüe. Puesta en marcha.
CONDICIONES DE TERMINACIÓN.
La fijación al paramento soporte será adecuada, evitándose ruidos y vibraciones.
CONSERVACIÓN Y MANTENIMIENTO.
Se protegerá frente a golpes y salpicaduras.
CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO
Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.
CRITERIO DE VALORACIÓN ECONÓMICA
El precio no incluye la canalización ni el cableado eléctrico de alimentación.
