Espaldera doble
TDA090 Espaldera doble

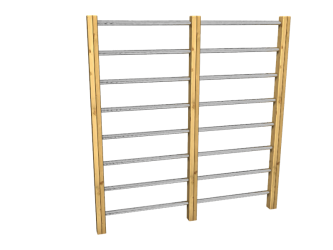

Espaldera doble para ejercicios de estiramientos, formada por tres postes cuadrados de 0,15 m de lado y 2,50 m de altura vista, separados 1,00 m, de madera de pino silvestre, tratada en autoclave, acabada con barniz protector, unidos mediante barras paralelas de acero, con tornillería de acero galvanizado, embutida y protegida con tapones de seguridad, fijada a una base de hormigón HM-20/P/20/X0.
Precio

1.975,50€

Ud
Exportación
Arrastrar BC3 sobre 'Arquímedes' u otro programa de mediciones y presupuestos. Arrastrar BC3 sobre 'Arquímedes'. Abrir este contenido en 'Excel' Abrir este contenido en 'Excel 2003' o anteriores
Enviar sugerencia

Tipo de ejercicios
Estructura
Edad recomendada
Altura máxima de caída
Área de la zona de seguridad
Montaje

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1



Materiales



mt10hmf010tLc

m³

Hormigón HM-20/P/20/X0, fabricado en central.

0,600

83,57

50,14

mt52dep090a

Ud

Espaldera doble para ejercicios de estiramientos, formada por tres postes cuadrados de 0,15 m de lado y 2,50 m de altura vista, separados 1,00 m, de madera de pino silvestre, tratada en autoclave, con clase de uso 4 según UNE-EN 335, acabada con barniz protector, unidos mediante barras paralelas de acero, con tornillería de acero galvanizado, embutida y protegida con tapones de seguridad, para usuarios de más de 12 años, con zona de seguridad de 19,50 m² y 1,70 m de altura libre de caída, incluso elementos de fijación. Según UNE-EN 1176-1.

1,000

1.752,14

1.752,14


Subtotal materiales:

1.802,28

2



Mano de obra



mo041

h

Oficial 1ª construcción de obra civil.

2,420

22,13

53,55

mo087

h

Ayudante construcción de obra civil.

3,850

21,02

80,93


Subtotal mano de obra:

134,48

3



Costes directos complementarios




%

Costes directos complementarios

2,000

1.936,76

38,74

Coste de mantenimiento decenal: 395,10€ en los primeros 10 años.

Costes directos (1+2+3):

1.975,50


UNIDAD DE OBRA TDA090: ESPALDERA DOBLE.


CARACTERÍSTICAS TÉCNICAS

Espaldera doble para ejercicios de estiramientos, formada por tres postes cuadrados de 0,15 m de lado y 2,50 m de altura vista, separados 1,00 m, de madera de pino silvestre, tratada en autoclave, con clase de uso 4 según UNE-EN 335, acabada con barniz protector, unidos mediante barras paralelas de acero, con tornillería de acero galvanizado, embutida y protegida con tapones de seguridad, para usuarios de más de 12 años, con zona de seguridad de 19,50 m² y 1,70 m de altura libre de caída, fijada a una base de hormigón HM-20/P/20/X0. Incluso replanteo, excavación manual del terreno y fijación del equipamiento deportivo. Totalmente montada y probada.



NORMATIVA DE APLICACIÓN

Elaboración, transporte y puesta en obra del hormigón: Código Estructural.


CRITERIO DE MEDICIÓN EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.



CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA


DEL SOPORTE.

Se comprobará que su situación se corresponde con la de Proyecto y que hay espacio suficiente para su instalación.



FASES DE EJECUCIÓN.

Replanteo. Excavación con medios manuales. Hormigonado de la base de apoyo. Montaje y fijación del equipamiento deportivo. Realización de pruebas de servicio.



PRUEBAS DE SERVICIO.

Verificación del cumplimiento de los requisitos de seguridad.

Normativa de aplicación: UNE-EN 1176-1. Equipamiento de las áreas de juego y superficies. Parte 1: Requisitos generales de seguridad y métodos de ensayo



CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.



Código LER

Tipo

Peso (kg)

Volumen (l)

17 01 01

Hormigón (hormigones, morteros y prefabricados).

1,926

1,284


Residuos generados:

1,926

1,284

15 01 01

Envases de papel y cartón.

3,845

5,127


Envases:

3,845

5,127


Total residuos:

5,771

6,411
