Zanja de infiltración, con geotextil
AUZ030 Zanja de infiltración, con geotextil

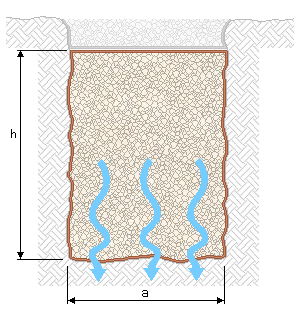

Zanja de infiltración, de 60 cm de altura y 40 cm de anchura, con una pendiente máxima del 3%, con grava filtrante sin clasificar, envuelta en geotextil y compactación en tongadas sucesivas de 30 cm de espesor máximo con pisón de guiado manual.
Precio

15,39€

Ud
Exportación
Arrastrar BC3 sobre 'Arquímedes' u otro programa de mediciones y presupuestos. Arrastrar BC3 sobre 'Arquímedes'. Abrir este contenido en 'Excel' Abrir este contenido en 'Excel 2003' o anteriores
Enviar sugerencia

Profundidad 'h' (cm)
Anchura 'a' (cm)
Geotextil
Casa comercial
Masa superficial (g/m²)
Resistencia a tracción longitudinal (kN/m)
Resistencia a tracción transversal (kN/m)
Dimensiones (m)

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1



Materiales



mt01ard030b

t

Grava filtrante sin clasificar.

0,360

18,94

6,82

mt14gso030aaae

m²

Geotextil no tejido sintético, termosoldado, de polipropileno, con una resistencia a la tracción longitudinal de 8 kN/m, una resistencia a la tracción transversal de 10,1 kN/m, una apertura de cono al ensayo de perforación dinámica según UNE-EN ISO 13433 inferior a 40 mm, resistencia CBR a punzonamiento 0,3 kN y una masa superficial de 120 g/m², según UNE-EN 13252.

2,500

1,09

2,73


Subtotal materiales:

9,55

2



Equipo y maquinaria



mq04dua020b

h

Dumper de descarga frontal de 2 t de carga útil.

0,020

10,38

0,21

mq02rop020

h

Pisón vibrante de guiado manual, de 80 kg, con placa de 30x30 cm, tipo rana.

0,050

3,92

0,20


Subtotal equipo y maquinaria:

0,41

3



Mano de obra



mo041

h

Oficial 1ª construcción de obra civil.

0,080

22,13

1,77

mo087

h

Ayudante construcción de obra civil.

0,160

21,02

3,36


Subtotal mano de obra:

5,13

4



Costes directos complementarios




%

Costes directos complementarios

2,000

15,09

0,30


Costes directos (1+2+3+4):

15,39


Referencia y título de la norma

Aplicabilidad(a)

Obligatoriedad(b)

Sistema(c)

EN 13252:2016

10.3.2017

10.3.2018

2+/4

Geotextiles y productos relacionados. Características requeridas para su uso en sistemas de drenaje.


(a) Fecha de aplicabilidad de la norma armonizada

(b) Fecha en que finaliza el período de coexistencia

(c) Sistema de evaluación y verificación de la constancia de las prestaciones

UNIDAD DE OBRA AUZ030: ZANJA DE INFILTRACIÓN, CON GEOTEXTIL.


CARACTERÍSTICAS TÉCNICAS

Zanja de infiltración, de 60 cm de altura y 40 cm de anchura, con una pendiente máxima del 3%, con grava filtrante sin clasificar, envuelta en geotextil y compactación en tongadas sucesivas de 30 cm de espesor máximo con pisón de guiado manual.



CRITERIO DE MEDICIÓN EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.



CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA


DEL SOPORTE.

Se comprobará que la ubicación se corresponde con la de Proyecto.



FASES DE EJECUCIÓN.

Colocación del geotextil. Extendido del material de relleno en tongadas de espesor uniforme. Compactación.



CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá frente a golpes, en especial durante el relleno y compactación de áridos, y frente al tráfico pesado.



CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.



CRITERIO DE VALORACIÓN ECONÓMICA

El precio no incluye la excavación ni el relleno principal.



Código LER

Tipo

Peso (kg)

Volumen (l)

01 04 08

Residuos de grava y rocas trituradas distintos de los mencionados en el código 01 04 07.

1,708

1,139

17 06 04

Materiales de aislamiento distintos de los especificados en los códigos 17 06 01 y 17 06 03.

0,021

0,035


Residuos generados:

1,729

1,174

17 02 03

Plástico.

0,060

0,100


Envases:

0,060

0,100


Total residuos:

1,789

1,274
