ASA020

Ud

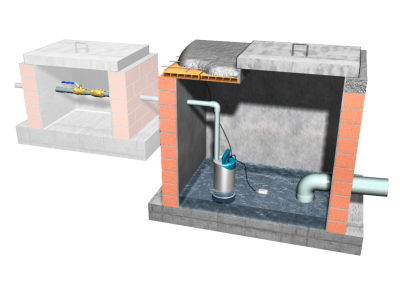

Arqueta de bombeo, de obra de fábrica.

2.573,12€

Arqueta de bombeo enterrada, de dimensiones interiores 100x100x100 cm, construida con fábrica de ladrillo cerámico macizo, de 1/2 pie de espesor, recibido con mortero de cemento, industrial, M-5, sobre solera de hormigón en masa HM-30/B/20/X0+XA2 de 15 cm de espesor, enfoscada y bruñida interiormente con mortero de cemento, industrial, con aditivo hidrófugo, M-15 formando aristas y esquinas a media caña, con sifón formado por un codo de 87°30' de PVC largo, cerrada superiormente con tablero cerámico hueco machihembrado, losa de hormigón HA-30/B/20/XC4+XA2 de 20 cm de espesor armada con malla electrosoldada y tapa prefabricada de hormigón armado con cierre hermético al paso de los olores mefíticos; electrobomba sumergible, para achique de aguas limpias o ligeramente cargadas, construida en hierro fundido, con una potencia de 1,1 kW, para una altura máxima de inmersión de 20 m, temperatura máxima del líquido conducido 40°C, tamaño máximo de paso de sólidos 6 mm, con cuerpo de impulsión, impulsor, carcasa y tapa del motor de hierro fundido GG25, eje del motor de acero inoxidable AISI 420, cierre mecánico de carburo de silicio/silicio, motor asíncrono de 2 polos, eficiencia IE3, aislamiento clase H, para alimentación monofásica a 230 V y 50 Hz de frecuencia, protección IP68, cable de conexión y cuadro eléctrico con doble condensador e interruptor automático magnetotérmico, kit de descenso y anclaje automático, conectada a conducto de impulsión de aguas residuales realizado con tubo de PVC. Incluso accesorios, uniones y piezas especiales para la instalación de una bomba y su conexión a las redes eléctrica y de saneamiento. El precio no incluye la excavación ni el relleno del trasdós.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt10hmf010rRb

m³

Hormigón HM-30/B/20/X0+XA2, fabricado en central, con cemento SR.

0,356

115,86

41,25

mt04lma010b

Ud

Ladrillo cerámico macizo de elaboración mecánica, para revestir, 25x12x5 cm, para uso en fábrica protegida (pieza P), densidad 2300 kg/m³, según UNE-EN 771-1.

337,000

0,51

171,87

mt08aaa010a

m³

Agua.

0,068

1,50

0,10

mt09mif010ca

t

Mortero industrial para albañilería, de cemento, color gris, categoría M-5 (resistencia a compresión 5 N/mm²), suministrado en sacos, según UNE-EN 998-2.

0,236

53,48

12,62

mt11ppl030b

Ud

Codo 87°30' de PVC liso, D=160 mm.

1,000

14,08

14,08

mt09mif010la

t

Mortero industrial para albañilería, de cemento, color gris, con aditivo hidrófugo, categoría M-15 (resistencia a compresión 15 N/mm²), suministrado en sacos, según UNE-EN 998-2.

0,141

73,55

10,37

mt04lvg020c

Ud

Tablero cerámico hueco machihembrado, para revestir, 80x25x3 cm, con las testas rectas, según UNE 67041.

4,000

0,39

1,56

mt07ame010g

m²

Malla electrosoldada ME 15x15 Ø 6-6 B 500 T 6x2,20 UNE-EN 10080.

0,445

4,70

2,09

mt07aco020h

Ud

Separador homologado para losas macizas.

4,000

0,09

0,36

mt10haf010ernu

m³

Hormigón HA-30/B/20/XC4+XA2, fabricado en central, con cemento SR.

0,123

115,00

14,15

mt11var100

Ud

Conjunto de elementos necesarios para garantizar el cierre hermético al paso de olores mefíticos en arquetas de saneamiento, compuesto por: angulares y chapas metálicas con sus elementos de fijación y anclaje, junta de neopreno, aceite y demás accesorios.

1,000

8,25

8,25

mt11arf010f

Ud

Tapa de hormigón armado prefabricada, 96x96x5 cm.

1,000

46,00

46,00

mt36bom050a

m

Conducto de impulsión de aguas residuales realizado con tubo de PVC para presión de 6 atm, de 40 mm de diámetro, con extremo abocardado, según UNE-EN 1452.

2,000

1,81

3,62

mt36bom051a

Ud

Repercusión, por m de tubería, de accesorios, uniones y piezas especiales para tubo de PVC para presión de 6 atm, de 40 mm de diámetro.

2,000

0,54

1,08

mt37vre010b

Ud

Válvula de retención, con rosca GAS de 1 1/2".

1,000

105,30

105,30

mt37svc010l

Ud

Válvula de compuerta de latón fundido, para roscar, de 1 1/2".

1,000

19,35

19,35

mt36bse150aaa

Ud

Electrobomba sumergible, para achique de aguas limpias o ligeramente cargadas, construida en hierro fundido, con una potencia de 1,1 kW, para una altura máxima de inmersión de 20 m, temperatura máxima del líquido conducido 40°C, tamaño máximo de paso de sólidos 6 mm, con cuerpo de impulsión, impulsor, carcasa y tapa del motor de hierro fundido GG25, eje del motor de acero inoxidable AISI 420, cierre mecánico de carburo de silicio/silicio, motor asíncrono de 2 polos, eficiencia IE3, aislamiento clase H, para alimentación monofásica a 230 V y 50 Hz de frecuencia, protección IP68, cable de conexión y cuadro eléctrico con doble condensador e interruptor automático magnetotérmico.

1,000

1.560,00

1.560,00

mt36bse007a

Ud

Kit de descenso y anclaje automático para electrobomba sumergible, de hierro fundido.

1,000

293,48

293,48

mt36bse006a

Ud

Regulador de nivel para aguas limpias, con cable de 3 m.

1,000

22,31

22,31

mt36bom020

Ud

Accesorios para instalación de bomba sumergible portátil, para achique de aguas, instalada en arqueta enterrada y conexión a la red de evacuación.

1,000

22,45

22,45

mt36bom060b

Ud

Conexión a la red eléctrica de bomba sumergible portátil, para achique de aguas, instalada en arqueta enterrada.

1,000

5,00

5,00

Subtotal materiales:

2.355,29

2

Mano de obra

mo020

h

Oficial 1ª construcción.

2,400

22,13

53,11

mo077

h

Ayudante construcción.

0,300

21,02

6,31

mo113

h

Peón ordinario construcción.

2,659

20,78

55,25

mo008

h

Oficial 1ª fontanero.

0,800

22,74

18,19

mo107

h

Ayudante fontanero.

0,800

20,98

16,78

mo003

h

Oficial 1ª electricista.

0,780

22,74

17,74

Subtotal mano de obra:

167,38

3

Costes directos complementarios

%

Costes directos complementarios

2,000

2.522,67

50,45

Coste de mantenimiento decenal: 128,66€ en los primeros 10 años.

Costes directos (1+2+3):

2.573,12

Referencia y título de la norma

Aplicabilidad_(a)

Obligatoriedad_(b)

Sistema_(c)

EN 771-1:2011+A1:2015

10.6.2016

10.6.2017

2+/4

Especificaciones de piezas para fábrica de albañilería. Parte 1: Piezas de arcilla cocida.

EN 998-2:2016

11.8.2017

11.8.2018

2+/4

Especificaciones de los morteros para albañilería. Parte 2: Morteros para albañilería

UNIDAD DE OBRA ASA020: ARQUETA DE BOMBEO, DE OBRA DE FÁBRICA.

CARACTERÍSTICAS TÉCNICAS

Arqueta de bombeo enterrada, de dimensiones interiores 100x100x100 cm, construida con fábrica de ladrillo cerámico macizo, de 1/2 pie de espesor, recibido con mortero de cemento, industrial, M-5, sobre solera de hormigón en masa HM-30/B/20/X0+XA2 de 15 cm de espesor, enfoscada y bruñida interiormente con mortero de cemento, industrial, con aditivo hidrófugo, M-15 formando aristas y esquinas a media caña, con sifón formado por un codo de 87°30' de PVC largo, cerrada superiormente con tablero cerámico hueco machihembrado, losa de hormigón HA-30/B/20/XC4+XA2 de 20 cm de espesor armada con malla electrosoldada y tapa prefabricada de hormigón armado con cierre hermético al paso de los olores mefíticos; electrobomba sumergible, para achique de aguas limpias o ligeramente cargadas, construida en hierro fundido, con una potencia de 1,1 kW, para una altura máxima de inmersión de 20 m, temperatura máxima del líquido conducido 40°C, tamaño máximo de paso de sólidos 6 mm, con cuerpo de impulsión, impulsor, carcasa y tapa del motor de hierro fundido GG25, eje del motor de acero inoxidable AISI 420, cierre mecánico de carburo de silicio/silicio, motor asíncrono de 2 polos, eficiencia IE3, aislamiento clase H, para alimentación monofásica a 230 V y 50 Hz de frecuencia, protección IP68, cable de conexión y cuadro eléctrico con doble condensador e interruptor automático magnetotérmico, kit de descenso y anclaje automático, conectada a conducto de impulsión de aguas residuales realizado con tubo de PVC. Incluso accesorios, uniones y piezas especiales para la instalación de una bomba y su conexión a las redes eléctrica y de saneamiento.

NORMATIVA DE APLICACIÓN

Elaboración, transporte y puesta en obra del hormigón: Código Estructural.

Ejecución: CTE. DB-HS Salubridad.

CRITERIO DE MEDICIÓN EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

PRUEBAS DE SERVICIO.

Prueba de estanqueidad parcial.

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá frente a golpes y obturaciones. Se taparán todas las arquetas para evitar accidentes.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.

CRITERIO DE VALORACIÓN ECONÓMICA

El precio no incluye la excavación ni el relleno del trasdós.

Código LER

Tipo

Peso (kg)

Volumen (l)

17 01 01

Hormigón (hormigones, morteros y prefabricados).

6,594

4,396

17 01 02

Ladrillos.

17,834

14,267

17 02 03

Plástico.

0,024

0,040

17 01 03

Tejas y materiales cerámicos.

1,109

0,887

17 04 05

Hierro y acero.

0,021

0,010

Residuos generados:

25,582

19,600

15 01 01

Envases de papel y cartón.

6,078

8,104

17 02 03

Plástico.

0,448

0,747

17 02 01

Madera.

5,965

5,423

Envases:

12,491

14,273

Total residuos:

38,073

33,874
