CVF010

m³

Foso de ascensor.

300,99€

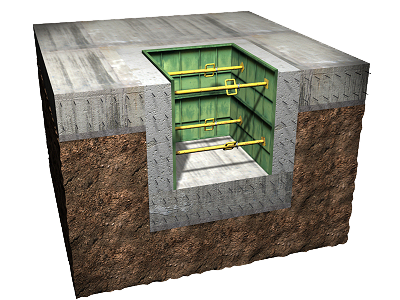

Foso de ascensor a nivel de cimentación, mediante vaso de hormigón armado, realizado con hormigón HA-25/F/20/XC2 fabricado en central, y vertido desde camión, y acero UNE-EN 10080 B 500 S, con una cuantía aproximada de 50 kg/m³. Incluso armaduras para formación de zunchos de borde y refuerzos, armaduras de espera, alambre de atar, separadores y líquido desencofrante, para evitar la adherencia del hormigón al encofrado. El precio incluye el montaje y desmontaje del sistema de encofrado, la elaboración de la ferralla (corte, doblado y conformado de elementos) en taller industrial y el montaje en el lugar definitivo de su colocación en obra.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt08eme040

m²

Paneles metálicos de varias dimensiones, para encofrar elementos de hormigón.

0,025

52,00

1,30

mt50spa052b

m

Tablón de madera de pino, de 20x7,2 cm.

0,100

6,32

0,63

mt50spa081a

Ud

Puntal metálico telescópico, de hasta 3 m de altura.

0,065

19,25

1,25

mt08eme051a

m

Fleje de acero galvanizado, para encofrado metálico.

0,500

0,29

0,15

mt08var050

kg

Alambre galvanizado para atar, de 1,30 mm de diámetro.

0,450

1,50

0,68

mt08var060

kg

Puntas de acero de 20x100 mm.

0,500

8,75

4,38

mt08dba010d

l

Agente desmoldeante, a base de aceites especiales, emulsionable en agua, para encofrados metálicos, fenólicos o de madera.

0,150

1,80

0,27

mt07sep010ab

Ud

Separador homologado de plástico, para armaduras de cimentaciones de varios diámetros.

4,000

0,16

0,64

mt07aco020d

Ud

Separador homologado para muros.

8,000

0,06

0,48

mt07aco010c

kg

Ferralla elaborada en taller industrial con acero en barras corrugadas, UNE-EN 10080 B 500 S, de varios diámetros.

50,000

1,60

80,00

mt10haf010ctms

m³

Hormigón HA-25/F/20/XC2, fabricado en central.

1,100

92,20

101,42

Subtotal materiales:

191,20

2

Mano de obra

mo044

h

Oficial 1ª encofrador.

1,500

23,03

34,55

mo091

h

Ayudante encofrador.

2,000

21,86

43,72

mo043

h

Oficial 1ª ferrallista.

0,160

23,03

3,68

mo090

h

Ayudante ferrallista.

0,240

21,86

5,25

mo045

h

Oficial 1ª estructurista, en trabajos de puesta en obra del hormigón.

0,250

23,03

5,76

mo092

h

Ayudante estructurista, en trabajos de puesta en obra del hormigón.

0,500

21,86

10,93

Subtotal mano de obra:

103,89

3

Costes directos complementarios

%

Costes directos complementarios

2,000

295,09

5,90

Coste de mantenimiento decenal: 9,03€ en los primeros 10 años.

Costes directos (1+2+3):

300,99

UNIDAD DE OBRA CVF010: FOSO DE ASCENSOR.

MEDIDAS PARA ASEGURAR LA COMPATIBILIDAD ENTRE LOS DIFERENTES PRODUCTOS, ELEMENTOS Y SISTEMAS CONSTRUCTIVOS QUE COMPONEN LA UNIDAD DE OBRA.

Dependiendo de la agresividad del terreno o la presencia de agua con sustancias agresivas, se elegirá el cemento adecuado para la fabricación del hormigón, así como su dosificación y permeabilidad y el espesor de recubrimiento de las armaduras.

CARACTERÍSTICAS TÉCNICAS

Foso de ascensor a nivel de cimentación, mediante vaso de hormigón armado, realizado con hormigón HA-25/F/20/XC2 fabricado en central, y vertido desde camión, y acero UNE-EN 10080 B 500 S, con una cuantía aproximada de 50 kg/m³. Incluso armaduras para formación de zunchos de borde y refuerzos, armaduras de espera, alambre de atar, separadores y líquido desencofrante, para evitar la adherencia del hormigón al encofrado.

NORMATIVA DE APLICACIÓN

Elaboración, transporte y puesta en obra del hormigón: Código Estructural.

CRITERIO DE MEDICIÓN EN PROYECTO

Volumen medido sobre las secciones teóricas de cálculo, según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerán y señalizarán las armaduras de espera.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá el volumen teórico ejecutado según especificaciones de Proyecto.

CRITERIO DE VALORACIÓN ECONÓMICA

El precio incluye el montaje y desmontaje del sistema de encofrado, la elaboración de la ferralla (corte, doblado y conformado de elementos) en taller industrial y el montaje en el lugar definitivo de su colocación en obra.

Código LER

Tipo

Peso (kg)

Volumen (l)

17 04 05

Hierro y acero.

1,823

0,868

17 02 01

Madera.

0,828

0,753

17 09 04

Residuos mezclados de construcción y demolición distintos de los especificados en los códigos 17 09 01, 17 09 02 y 17 09 03.

0,010

0,007

17 01 01

Hormigón (hormigones, morteros y prefabricados).

3,277

2,185

Residuos generados:

5,938

3,812

15 01 01

Envases de papel y cartón.

0,864

1,152

15 01 04

Envases metálicos.

0,006

0,010

Envases:

0,870

1,162

Total residuos:

6,808

4,974
