| Cubierta plana no transitable, no ventilada, con grava, tipo invertida, sobre soporte continuo de madera. Impermeabilización con láminas de EPDM, tipo monocapa | ||
| QSB080 | Cubierta plana no transitable, no ventilada, con grava, tipo invertida, sobre soporte continuo de madera. Impermeabilización con láminas de EPDM, tipo monocapa | |
|

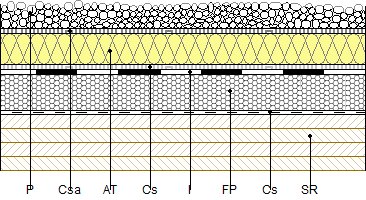

Cubierta plana no transitable, no ventilada, con grava, tipo invertida, pendiente del 1% al 5%, sobre soporte continuo de madera. CAPA SEPARADORA BAJO FORMACIÓN DE PENDIENTES: lámina de polietileno de alta densidad (PEAD/HDPE), de 0,75 mm de espesor y 705 g/m²; FORMACIÓN DE PENDIENTES: mediante encintado de limatesas, limahoyas y juntas con maestras de ladrillo cerámico hueco doble y capa de hormigón ligero, de resistencia a compresión 1,5 MPa y 480 kg/m³ de densidad, premezclado con arcilla expandida de granulometría entre 3 y 9 mm, cemento gris y aditivos, con espesor medio de 3 cm; IMPERMEABILIZACIÓN: tipo monocapa, no adherida, formada por una lámina de caucho sintético EPDM de alta densidad, de 1,2 mm de espesor, fijada al soporte en perímetro y juntas y solapes fijados con cinta autoadhesiva, de caucho sintético EPDM y 76 mm de anchura, previa aplicación de imprimación con base disolvente; CAPA SEPARADORA BAJO AISLAMIENTO: geotextil no tejido compuesto por fibras de poliéster unidas por agujeteado, (500 g/m²); AISLAMIENTO TÉRMICO: panel rígido de poliestireno extruido, de superficie lisa y mecanizado lateral a media madera, de 50 mm de espesor, resistencia a compresión >= 300 kPa; CAPA SEPARADORA BAJO PROTECCIÓN: geotextil no tejido compuesto por fibras de poliéster unidas por agujeteado, (500 g/m²); CAPA DE PROTECCIÓN: Capa de cantos rodados lavados, con un espesor medio de 10 cm. | ||
Precio |
|
Exportación |
 |
UNIDAD DE OBRA QSB080: CUBIERTA PLANA NO TRANSITABLE, NO VENTILADA, CON GRAVA, TIPO INVERTIDA, SOBRE SOPORTE CONTINUO DE MADERA. IMPERMEABILIZACIÓN CON LÁMINAS DE EPDM, TIPO MONOCAPA.
MEDIDAS PARA ASEGURAR LA COMPATIBILIDAD ENTRE LOS DIFERENTES PRODUCTOS, ELEMENTOS Y SISTEMAS CONSTRUCTIVOS QUE COMPONEN LA UNIDAD DE OBRA.
Capa separadora: se utilizarán productos no permeables a la lechada de morteros y hormigones. Se prestará especial atención a las incompatibilidades de uso que se especifican en las fichas técnicas de los diferentes elementos que pudieran componer la cubierta (soporte resistente, formación de pendientes, barrera de vapor, aislamiento térmico, impermeabilización y capas separadoras).
CARACTERÍSTICAS TÉCNICAS
Cubierta plana no transitable, no ventilada, con grava, tipo invertida, pendiente del 1% al 5%, sobre soporte continuo de madera. CAPA SEPARADORA BAJO FORMACIÓN DE PENDIENTES: lámina de polietileno de alta densidad (PEAD/HDPE), de 0,75 mm de espesor y 705 g/m²; FORMACIÓN DE PENDIENTES: mediante encintado de limatesas, limahoyas y juntas con maestras de ladrillo cerámico hueco doble y capa de hormigón ligero, de resistencia a compresión 1,5 MPa y 480 kg/m³ de densidad, premezclado con arcilla expandida de granulometría entre 3 y 9 mm, cemento gris y aditivos, con espesor medio de 3 cm; IMPERMEABILIZACIÓN: tipo monocapa, no adherida, formada por una lámina de caucho sintético EPDM de alta densidad, de 1,2 mm de espesor, fijada al soporte en perímetro y juntas y solapes fijados con cinta autoadhesiva, de caucho sintético EPDM y 76 mm de anchura, previa aplicación de imprimación con base disolvente; CAPA SEPARADORA BAJO AISLAMIENTO: geotextil no tejido compuesto por fibras de poliéster unidas por agujeteado, (500 g/m²); AISLAMIENTO TÉRMICO: panel rígido de poliestireno extruido, de superficie lisa y mecanizado lateral a media madera, de 50 mm de espesor, resistencia a compresión >= 300 kPa; CAPA SEPARADORA BAJO PROTECCIÓN: geotextil no tejido compuesto por fibras de poliéster unidas por agujeteado, (500 g/m²); CAPA DE PROTECCIÓN: Capa de cantos rodados lavados, con un espesor medio de 10 cm.
NORMATIVA DE APLICACIÓN
Ejecución:
- |
CTE. DB-HS Salubridad. |
- |
CTE. DB-SI Seguridad en caso de incendio. |
- |
NTE-QAN. Cubiertas: Azoteas no transitables. |
CRITERIO DE MEDICIÓN EN PROYECTO
Superficie medida en proyección horizontal, según documentación gráfica de Proyecto, desde las caras interiores de los antepechos o petos perimetrales que la limitan.
CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA
DEL SOPORTE.
Se comprobará que la superficie de la base resistente es totalmente lisa y uniforme, está fraguada y seca, sin picos, huecos, ángulos ni resaltes mayores de 1 mm y carece de restos de obra o polvo. Se comprobará que los paramentos verticales de casetones, petos perimetrales y otros elementos constructivos se encuentran terminados.
AMBIENTALES.
Se suspenderán los trabajos cuando llueva, nieve o la velocidad del viento sea superior a 50 km/h, debiendo aplicarse en unas condiciones térmicas ambientales que se encuentren dentro de los márgenes prescritos en las correspondientes especificaciones de aplicación.
PROCESO DE EJECUCIÓN
FASES DE EJECUCIÓN.
Replanteo de los puntos singulares. Replanteo de las pendientes y trazado de limatesas, limahoyas y juntas. Colocación de la capa separadora bajo formación de pendientes. Formación de pendientes mediante encintado de limatesas, limahoyas y juntas con maestras de ladrillo. Relleno de juntas con poliestireno expandido. Vertido y regleado del hormigón ligero hasta alcanzar el nivel de coronación de las maestras. Limpieza y preparación de la superficie. Colocación de la impermeabilización. Colocación de la capa separadora bajo aislamiento. Revisión de la superficie base en la que se realiza la fijación del aislamiento de acuerdo con las exigencias de la técnica a emplear. Corte, ajuste y colocación del aislamiento. Colocación de la capa separadora bajo protección. Vertido y extendido de la capa de protección de grava.
CONDICIONES DE TERMINACIÓN.
Serán básicas las condiciones de estanqueidad y grosor de la capa de grava.
CONSERVACIÓN Y MANTENIMIENTO.
Se evitará el vertido de residuos de obra sobre la capa de grava.
CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO
Se medirá, en proyección horizontal, la superficie realmente ejecutada según especificaciones de Proyecto, desde las caras interiores de los antepechos o petos perimetrales que la limitan.
CRITERIO DE VALORACIÓN ECONÓMICA
El precio no incluye la ejecución y el sellado de las juntas ni la ejecución de remates en los encuentros con paramentos y desagües.
