Punto singular para cubierta curva autoportante
EAQ011 Punto singular para cubierta curva autoportante
Canalón para cubierta curva autoportante, con chapa plegada de acero galvanizado, de 1,0 mm de espesor, 80 cm de desarrollo y 4 pliegues. Incluso accesorios de fijación de las piezas a los perfiles autoportantes de chapa y masilla de base neutra monocomponente, para sellado de juntas.

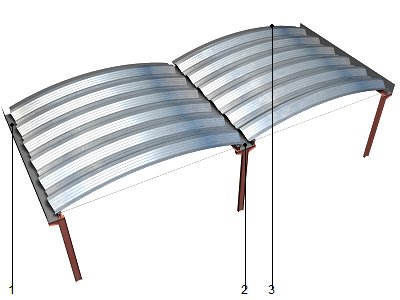

1:

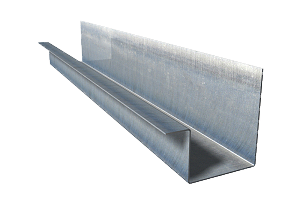

Canalón.
2:
Canalón interior.
3:
Borde lateral.
Espesor (mm)
Desarrollo (cm)
Nº de pliegues

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1



Materiales



mt12www030acE

m

Chapa plegada de acero galvanizado, de 1 mm de espesor, 80 cm de desarrollo y 4 pliegues, para canalón.

1,070

12,22

13,08

mt13ccg030d

Ud

Tornillo autorroscante de 6,5x130 mm de acero galvanizado, con arandela.

8,000

0,35

2,80

mt21vva011

l

Masilla de base neutra monocomponente, para sellado de juntas; para aplicar con pistola.

0,025

14,13

0,35



Subtotal materiales:

16,23

2



Mano de obra



mo051

h

Oficial 1ª montador de cerramientos industriales.

0,350

22,74

7,96

mo098

h

Ayudante montador de cerramientos industriales.

0,175

21,02

3,68



Subtotal mano de obra:

11,64

3



Costes directos complementarios




%

Costes directos complementarios

2,000

27,87

0,56



Costes directos (1+2+3):

28,43



UNIDAD DE OBRA EAQ011: PUNTO SINGULAR PARA CUBIERTA CURVA AUTOPORTANTE.


MEDIDAS PARA ASEGURAR LA COMPATIBILIDAD ENTRE LOS DIFERENTES PRODUCTOS, ELEMENTOS Y SISTEMAS CONSTRUCTIVOS QUE COMPONEN LA UNIDAD DE OBRA.

No se pondrá en contacto directo el acero con otros metales ni con yesos.


CARACTERÍSTICAS TÉCNICAS

Canalón para cubierta curva autoportante, con chapa plegada de acero galvanizado, de 1,0 mm de espesor, 80 cm de desarrollo y 4 pliegues. Incluso accesorios de fijación de las piezas a los perfiles autoportantes de chapa y masilla de base neutra monocomponente, para sellado de juntas.



NORMATIVA DE APLICACIÓN

Ejecución: NTE-QTG. Cubiertas: Tejados galvanizados.


CRITERIO DE MEDICIÓN EN PROYECTO

Longitud medida según documentación gráfica de Proyecto, incrementada en 5 cm a cada lado.



CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA


DEL SOPORTE.

Se comprobará que la estructura portante presenta aplomado, planeidad y horizontalidad adecuados.


AMBIENTALES.

Se suspenderán los trabajos cuando llueva, nieve o la velocidad del viento sea superior a 50 km/h.



PROCESO DE EJECUCIÓN


FASES DE EJECUCIÓN.

Replanteo y colocación del remate. Fijación mecánica. Colocación de la junta de estanqueidad.


CONDICIONES DE TERMINACIÓN.

El conjunto será resistente y estable. La fijación y nivelación serán adecuadas. Tendrá buen aspecto. El sellado de juntas será estanco al agua.



CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá frente a golpes y salpicaduras.



CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá la longitud realmente ejecutada según especificaciones de Proyecto, incluyendo las entregas en los apoyos.



Código LER

Tipo

Peso (kg)

Volumen (l)

15 01 01

Envases de papel y cartón.

0,010

0,013

17 02 03

Plástico.

0,002

0,003



Envases:

0,012

0,017
