| Cercha ligera, de madera aserrada | ||
| EMC015 | Cercha ligera, de madera aserrada | |
|

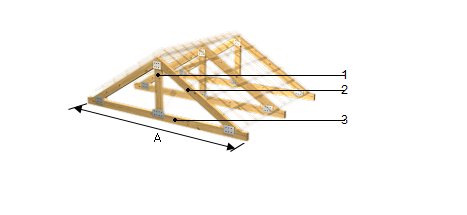

Cercha ligera de 6 m de luz, pendiente 30%, formada por elementos de madera aserrada de pino silvestre (Pinus sylvestris) procedente de España con certificado PEFC, de 70x70 mm de sección, clase resistente C18 según UNE-EN 338 y UNE-EN 1912, calidad estructural ME-2 según UNE 56544; para clase de uso 1 según UNE-EN 335, con protección frente a agentes bióticos que se corresponde con la clase de penetración NP1 según UNE-EN 351-1, con acabado cepillado; conexiones con herrajes de acero galvanizado tipo DX51D+Z275N y tornillos rosca-chapa de acero cincado, para ensamble de estructuras de madera; separación entre cerchas hasta 5 m. | ||
Precio |
|
Exportación |
 |
UNIDAD DE OBRA EMC015: CERCHA LIGERA, DE MADERA ASERRADA.
MEDIDAS PARA ASEGURAR LA COMPATIBILIDAD ENTRE LOS DIFERENTES PRODUCTOS, ELEMENTOS Y SISTEMAS CONSTRUCTIVOS QUE COMPONEN LA UNIDAD DE OBRA.
Se evitará el contacto directo de la madera con el cemento y la cal.
CARACTERÍSTICAS TÉCNICAS
Cercha ligera de 6 m de luz, pendiente 30%, formada por elementos de madera aserrada de pino silvestre (Pinus sylvestris) procedente de España con certificado PEFC, de 70x70 mm de sección, clase resistente C18 según UNE-EN 338 y UNE-EN 1912, calidad estructural ME-2 según UNE 56544; para clase de uso 1 según UNE-EN 335, con protección frente a agentes bióticos que se corresponde con la clase de penetración NP1 según UNE-EN 351-1, con acabado cepillado; conexiones con herrajes de acero galvanizado tipo DX51D+Z275N y tornillos rosca-chapa de acero cincado, para ensamble de estructuras de madera; separación entre cerchas hasta 5 m.
NORMATIVA DE APLICACIÓN
Ejecución: CTE. DB-SE-M Seguridad estructural: Madera.
CRITERIO DE MEDICIÓN EN PROYECTO
Volumen medido según documentación gráfica de Proyecto, apoyándose en las mayores dimensiones transversales para aquellas piezas que no tengan escuadrías rectangulares o cuadradas, y la longitud incluyendo las entregas.
CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA
DEL SOPORTE.
El contenido de humedad de la madera será el de equilibrio higroscópico antes de su utilización en obra.
PROCESO DE EJECUCIÓN
FASES DE EJECUCIÓN.
Replanteo y marcado de ejes de apoyo en cabeza de muro o pilar. Preparación de la superficie de apoyo. Replanteo y corte de tablones. Montaje de la cercha. Colocación y fijación provisional de la cercha. Aplomado y nivelación. Conexión de la cercha y su base de apoyo.
CONDICIONES DE TERMINACIÓN.
El conjunto será estable y transmitirá correctamente las cargas a la estructura. El acabado superficial será el adecuado para el posterior tratamiento de protección.
CONSERVACIÓN Y MANTENIMIENTO.
Se evitará la actuación sobre el elemento de acciones mecánicas no previstas en el cálculo.
CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO
Se medirá el volumen realmente ejecutado según especificaciones de Proyecto, apoyándose en las mayores dimensiones transversales para aquellas piezas que no tengan escuadrías rectangulares o cuadradas, incluyendo en la longitud las entregas. Se consideran incluidos todos los elementos integrantes de la estructura señalados en los planos y detalles del Proyecto.
