FVC010

m²

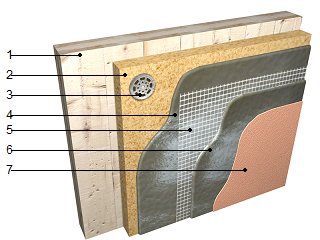

Sistema ETICS de aislamiento térmico de origen vegetal por el exterior de fachadas. Revestimiento continuo mineral a la cal.

81,41€

Aislamiento térmico por el exterior de fachadas, de muro estructural de panel contralaminado de madera (CLT), con sistema ETICS, compuesto por: panel aislante de capa única, de fibras de madera, de 60 mm de espesor y 1250x590 mm, fijado al soporte con fijaciones mecánicas con espiga especial para madera; capa de regularización de mortero de cal, tipo GP CSIII W2, según UNE-EN 998-1, color beige, armado con malla de fibra de vidrio antiálcalis, de 4x4 mm de luz de malla y de 155 g/m² de masa superficial; capa de acabado de estuco de mortero de cal, tipo CR CSI W0, según UNE-EN 998-1, color a elegir. Incluso, perfiles de arranque de aluminio, tacos de expansión de plástico con clavo metálico, para la fijación de los perfiles de arranque, perfiles para formación de goterones de PVC con malla, perfiles de esquina de PVC con malla, masilla elastómera monocomponente, para sellado de juntas entre paneles y cinta de sellado autoexpansiva y autoadhesiva, para sellado de juntas perimetrales. El precio incluye la ejecución de remates en los encuentros con paramentos y revestimientos u otros elementos recibidos en su superficie.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt28mab060L

m

Perfil de arranque, de aluminio, de 60 mm de anchura y 3 mm de espesor, con goterón y accesorios de unión de PVC; para nivelación y soporte de los paneles aislantes de los sistemas de aislamiento térmico por el exterior sobre la línea de zócalo.

0,250

5,74

1,44

mt28mab070d

Ud

Taco de expansión de plástico con clavo metálico, de 8 mm de diámetro y 65 mm de longitud, para la fijación de los perfiles de arranque.

0,800

0,30

0,24

mt16bab070wa

m²

Panel aislante de capa única, de fibras de madera, de 60 mm de espesor y 1250x590 mm, de superficie lisa y mecanizado lateral recto, según UNE-EN 13171, resistencia térmica 1,54 m²K/W, conductividad térmica 0,039 W/(mK), densidad 160 kg/m³, Euroclase E de reacción al fuego según UNE-EN 13501-1.

1,050

23,08

24,23

mt16bab020b

Ud

Espiga especial para madera, de 6 mm de diámetro y 100 mm de longitud.

10,000

0,63

6,30

mt15sbi170d

Ud

Cartucho de 290 cm³ de masilla elastómera monocomponente, a base de polímero MS, de elasticidad permanente y curado rápido y resistente a los rayos UV, para sellado de juntas entre paneles.

0,170

3,22

0,55

mt28mif030a

kg

Mortero de cal, tipo GP CSIII W2, según UNE-EN 998-1, para uso en interiores o en exteriores, color beige, aplicado manualmente, compuesto por cal hidráulica natural, tipo NHL 5, según UNE-EN 459-1, puzolanas, áridos seleccionados y aditivos, Euroclase A1 de reacción al fuego, según UNE-EN 13501-1, para aplicar con llana o paleta, para adherir los paneles aislantes y como capa base.

10,000

0,66

6,60

mt28mab020d

m²

Malla de fibra de vidrio antiálcalis, de 4x4 mm de luz de malla, de 155 g/m² de masa superficial y de 1,1x50 m, para armar morteros.

1,100

1,57

1,73

mt28mab090d

m

Perfil de PVC con malla de fibra de vidrio antiálcalis, para formación de goterones.

0,170

4,48

0,76

mt28mab080d

m

Perfil de esquina, de PVC, con malla incorporada de fibra de vidrio de 10 y 15 cm de anchura a cada lado del perfil, para refuerzo de cantos.

0,700

3,48

2,44

mt28esp020d

kg

Mortero de cal, tipo CR CSI W0, según UNE-EN 998-1, para uso en interiores o en exteriores, color a elegir, compuesto de cal aérea, áridos de granulometría compensada y aditivos, suministrado en sacos.

1,000

4,21

4,21

mt15sbi160g

m

Cinta de sellado autoexpansiva y autoadhesiva, de 15 mm de anchura, impermeable al agua de lluvia, para un ancho de junta de 2 a 6 mm, para sellado de juntas perimetrales, suministrada en rollos de 18 m de longitud.

1,000

1,05

1,05

Subtotal materiales:

49,55

2

Mano de obra

mo054

h

Oficial 1ª montador de aislamientos.

0,100

22,74

2,27

mo101

h

Ayudante montador de aislamientos.

0,100

21,02

2,10

mo039

h

Oficial 1ª revocador.

0,600

22,13

13,28

mo079

h

Ayudante revocador.

0,600

21,02

12,61

Subtotal mano de obra:

30,26

3

Costes directos complementarios

%

Costes directos complementarios

2,000

79,81

1,60

Coste de mantenimiento decenal: 9,02€ en los primeros 10 años.

Costes directos (1+2+3):

81,41

Referencia y título de la norma

Aplicabilidad_(a)

Obligatoriedad_(b)

Sistema_(c)

EN 13171:2012+A1:2015

10.7.2015

10.7.2016

1/3/4

Productos aislantes térmicos para aplicaciones en la edificación. Productos manufacturados de fibra de madera (WF). Especificación.

EN 998-1:2016

11.8.2017

11.8.2018

4

Especificaciones de los morteros para albañilería. Parte 1: Morteros para revoco y enlucido.

UNIDAD DE OBRA FVC010: SISTEMA ETICS DE AISLAMIENTO TÉRMICO DE ORIGEN VEGETAL POR EL EXTERIOR DE FACHADAS. REVESTIMIENTO CONTINUO MINERAL A LA CAL.

CARACTERÍSTICAS TÉCNICAS

Aislamiento térmico por el exterior de fachadas, de muro estructural de panel contralaminado de madera (CLT), con sistema ETICS, compuesto por: panel aislante de capa única, de fibras de madera, de 60 mm de espesor y 1250x590 mm, fijado al soporte con fijaciones mecánicas con espiga especial para madera; capa de regularización de mortero de cal, tipo GP CSIII W2, según UNE-EN 998-1, color beige, armado con malla de fibra de vidrio antiálcalis, de 4x4 mm de luz de malla y de 155 g/m² de masa superficial; capa de acabado de estuco de mortero de cal, tipo CR CSI W0, según UNE-EN 998-1, color a elegir. Incluso, perfiles de arranque de aluminio, tacos de expansión de plástico con clavo metálico, para la fijación de los perfiles de arranque, perfiles para formación de goterones de PVC con malla, perfiles de esquina de PVC con malla, masilla elastómera monocomponente, para sellado de juntas entre paneles y cinta de sellado autoexpansiva y autoadhesiva, para sellado de juntas perimetrales.

NORMATIVA DE APLICACIÓN

Ejecución: CTE. DB-HE Ahorro de energía.

CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida según documentación gráfica de Proyecto, deduciendo los huecos de superficie mayor de 1 m², añadiendo a cambio la superficie de la parte interior del hueco, correspondiente al desarrollo de jambas y dinteles.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá la totalidad de la superficie.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá la superficie realmente ejecutada según especificaciones de Proyecto, deduciendo los huecos de superficie mayor de 1 m², añadiendo a cambio la superficie de la parte interior del hueco, correspondiente al desarrollo de jambas y dinteles.

CRITERIO DE VALORACIÓN ECONÓMICA

El precio incluye la ejecución de remates en los encuentros con paramentos y revestimientos u otros elementos recibidos en su superficie.

Código LER

Tipo

Peso (kg)

Volumen (l)

17 04 02

Aluminio.

0,005

0,003

17 06 04

Materiales de aislamiento distintos de los especificados en los códigos 17 06 01 y 17 06 03.

0,242

0,403

17 09 04

Residuos mezclados de construcción y demolición distintos de los especificados en los códigos 17 09 01, 17 09 02 y 17 09 03.

0,004

0,003

17 01 01

Hormigón (hormigones, morteros y prefabricados).

0,178

0,119

17 02 03

Plástico.

0,018

0,030

Residuos generados:

0,447

0,558

15 01 01

Envases de papel y cartón.

1,086

1,448

17 02 03

Plástico.

0,569

0,948

Envases:

1,655

2,396

Total residuos:

2,102

2,954
