FLL010

m²

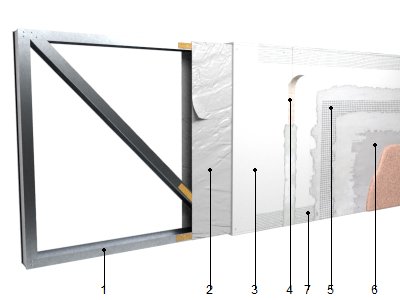

Revestimiento exterior de fachada, de placas de yeso laminado. Sistema "PLACO".

55,63€

Revestimiento exterior de fachada, de placas de yeso laminado Glasroc X 13. Sistema "PLACO", formado por: PLACAS: placas de yeso laminado GM-FH1 / UNE-EN 15283-2 - 1200 / 2800 / 12,5 / con los bordes longitudinales afinados, Glasroc X 13 "PLACO"; IMPERMEABILIZACIÓN: lámina altamente transpirable, impermeable al agua de lluvia, Placotherm Estándar, fijada a la estructura metálica ligera autoportante; REVESTIMIENTO: capa base de malla de refuerzo CMALL 160 embebida entre dos capas de mortero polimérico de altas prestaciones reforzado con fibras, Placotherm Base, color blanco, compuesto de cemento blanco, cargas minerales, resinas hidrófugas redispersables, fibras y aditivos especiales y capa de acabado de mortero orgánico Webertene Advance XS "WEBER", color a elegir, gama Estándar, acabado gota, con un tamaño máximo de partícula de 0,5 mm, a base de siloxanos, cargas minerales, pigmentos resistentes a los rayos UV, fungicidas y aditivos especiales sobre imprimación reguladora de la absorción Webertene Primer "WEBER". Incluso tornillería para la fijación de las placas, fijaciones para el anclaje de los perfiles, mortero Placotherm Base y cinta CMALL 160 "PLACO", para el tratamiento de juntas entre placas, perfil de PVC con malla de fibra de vidrio antiálcalis, Perfil Esquinas "PLACO", para remate de ángulos, esquinas y cantoneras y cinta adhesiva de doble cara para la fijación de la lámina altamente transpirable. El precio no incluye la estructura metálica ligera autoportante.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt15pdw100a

m

Cinta adhesiva de doble cara, con adhesivo acrílico, de 50 mm de anchura, con resistencia a los rayos UV, rango de temperatura de trabajo de -20 a 100°C, suministrada en rollos de 50 m de longitud.

1,700

1,09

1,85

mt15mvp010a

m

Lámina altamente transpirable impermeable al agua de lluvia, Placotherm Estándar "PLACO", de 175 µm de espesor y 60 g/m², de 0,01 m de espesor de aire equivalente frente a la difusión de vapor de agua, según UNE-EN 1931, estanqueidad al agua clase W1 según UNE-EN 1928, permeabilidad al aire 2 m³/h·m² a 50 Pa, (Euroclase E de reacción al fuego, según UNE-EN 13501-1), suministrada en rollos de 1,50x50 m, según UNE-EN 13859-2.

1,050

2,77

2,91

mt12plk010fembc

m²

Placa de yeso laminado GM-FH1 / UNE-EN 15283-2 - 1200 / 2800 / 12,5 / con los bordes longitudinales afinados, Glasroc X 13 "PLACO", formada por un núcleo de yeso revestido por las dos caras con fibra de vidrio con tratamiento hidrófobo.

1,020

22,70

23,15

mt12plt040

Ud

Tornillo autotaladrante de acero inoxidable Placotherm Integra "PLACO", con cabeza hexagonal, de 25 mm de longitud.

24,000

0,06

1,44

mt28fvp010a

m

Cinta de juntas de malla de fibra de vidrio antiálcalis, CMALL 160 "PLACO", de 160 g/m² de masa superficial, de 100 mm de anchura y 0,52 mm de espesor, suministrada en rollos de 50 m de longitud.

2,100

0,30

0,63

mt28mpp010a

kg

Mortero polimérico de altas prestaciones reforzado con fibras, Placotherm Base, "PLACO", color blanco, compuesto de cemento blanco, cargas minerales, resinas hidrófugas redispersables, fibras y aditivos especiales, para aplicar con llana, para tratamiento de juntas y plastecido superficial de placas en sistemas Placotherm, tipo GP CSIII W2, según UNE-EN 998-1.

4,600

0,89

4,09

mt28fvp040

m

Perfil de PVC con malla de fibra de vidrio antiálcalis, Perfil Esquinas "PLACO", para remate de ángulos, esquinas y cantoneras, suministrado en barras de 2,5 m de longitud.

0,200

1,40

0,28

mt28fvp020a

m

Malla de refuerzo de fibra de vidrio antiálcalis, CMALL 160 "PLACO", de 160 g/m² de masa superficial, de 1,1 m de anchura y 0,52 mm de espesor, suministrada en rollos de 50 m de longitud.

1,100

2,68

2,95

mt28pcc010c

l

Imprimación reguladora de la absorción Webertene Primer "WEBER", color a elegir, gama Estándar, a base de copolímeros acrílicos, cargas minerales y aditivos especiales, impermeable al agua de lluvia y permeable al vapor de agua.

0,450

6,94

3,12

mt28esc090c

kg

Mortero orgánico Webertene Advance XS "WEBER", color a elegir, gama Estándar, acabado gota, a base de siloxanos, cargas minerales, pigmentos resistentes a los rayos UV, fungicidas y aditivos especiales. Según UNE-EN 15824.

1,500

4,26

6,39

Subtotal materiales:

46,81

2

Mano de obra

mo052

h

Oficial 1ª montador de sistemas de fachadas prefabricadas.

0,220

22,74

5,00

mo099

h

Ayudante montador de sistemas de fachadas prefabricadas.

0,130

21,02

2,73

Subtotal mano de obra:

7,73

3

Costes directos complementarios

%

Costes directos complementarios

2,000

54,54

1,09

Costes directos (1+2+3):

55,63

Referencia y título de la norma

Aplicabilidad_(a)

Obligatoriedad_(b)

Sistema_(c)

EN 13859-2:2010

1.4.2011

1.4.2012

1/3/4

Láminas flexibles para impermeabilización. Definiciones y características de las láminas auxiliares. Parte 2: Láminas auxiliares para muros.

EN 15283-1:2008+A1:2009

1.6.2010

1.6.2011

3/4

Placas de yeso laminado reforzadas con fibras- Definiciones, requisitos y métodos de ensayo. Parte 1: Placas de yeso laminado reforzadas con tejido de fibra

EN 998-1:2016

11.8.2017

11.8.2018

4

Especificaciones de los morteros para albañilería. Parte 1: Morteros para revoco y enlucido.

UNIDAD DE OBRA FLL010: REVESTIMIENTO EXTERIOR DE FACHADA, DE PLACAS DE YESO LAMINADO. SISTEMA "PLACO".

CARACTERÍSTICAS TÉCNICAS

Revestimiento exterior de fachada, de placas de yeso laminado Glasroc X 13. Sistema "PLACO", formado por: PLACAS: placas de yeso laminado GM-FH1 / UNE-EN 15283-2 - 1200 / 2800 / 12,5 / con los bordes longitudinales afinados, Glasroc X 13 "PLACO"; IMPERMEABILIZACIÓN: lámina altamente transpirable, impermeable al agua de lluvia, Placotherm Estándar, fijada a la estructura metálica ligera autoportante; REVESTIMIENTO: capa base de malla de refuerzo CMALL 160 embebida entre dos capas de mortero polimérico de altas prestaciones reforzado con fibras, Placotherm Base, color blanco, compuesto de cemento blanco, cargas minerales, resinas hidrófugas redispersables, fibras y aditivos especiales y capa de acabado de mortero orgánico Webertene Advance XS "WEBER", color a elegir, gama Estándar, acabado gota, con un tamaño máximo de partícula de 0,5 mm, a base de siloxanos, cargas minerales, pigmentos resistentes a los rayos UV, fungicidas y aditivos especiales sobre imprimación reguladora de la absorción Webertene Primer "WEBER". Incluso tornillería para la fijación de las placas, fijaciones para el anclaje de los perfiles, mortero Placotherm Base y cinta CMALL 160 "PLACO", para el tratamiento de juntas entre placas, perfil de PVC con malla de fibra de vidrio antiálcalis, Perfil Esquinas "PLACO", para remate de ángulos, esquinas y cantoneras y cinta adhesiva de doble cara para la fijación de la lámina altamente transpirable.

NORMATIVA DE APLICACIÓN

Ejecución: CTE. DB-HS Salubridad.

CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida según documentación gráfica de Proyecto, sin deducir huecos menores de 1 m², deduciendo el 50% de los huecos entre 1 y 2 m² y el 100% de los huecos mayores de 2 m², añadiendo a cambio, en estos últimos, la superficie de la parte interior del hueco, correspondiente al desarrollo de jambas y dinteles. En los huecos que no se deduzcan, o que se deduzcan parcialmente, están incluidos los trabajos de realizar la superficie interior del hueco.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá durante las operaciones que pudieran ocasionarle manchas o daños mecánicos. Se evitará la actuación sobre el elemento de acciones mecánicas no previstas en el cálculo.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá la superficie realmente ejecutada según especificaciones de Proyecto, sin deducir huecos menores de 1 m², deduciendo el 50% de los huecos entre 1 y 2 m² y el 100% de los huecos mayores de 2 m², añadiendo a cambio, en estos últimos, la superficie de la parte interior del hueco, correspondiente al desarrollo de jambas y dinteles. En los huecos que no se deduzcan, o que se deduzcan parcialmente, están incluidos los trabajos de realizar la superficie interior del hueco.

CRITERIO DE VALORACIÓN ECONÓMICA

El precio no incluye la estructura metálica ligera autoportante.

Código LER

Tipo

Peso (kg)

Volumen (l)

17 02 03

Plástico.

0,022

0,037

17 08 02

Materiales de construcción a partir de yeso distintos de los especificados en el código 17 08 01.

0,098

0,098

17 01 01

Hormigón (hormigones, morteros y prefabricados).

0,071

0,047

Residuos generados:

0,191

0,182

15 01 01

Envases de papel y cartón.

0,021

0,028

17 02 03

Plástico.

0,615

1,025

Envases:

0,636

1,053

Total residuos:

0,827

1,235
