| Revestimiento exterior de fachada, de chapa de perfil arquitectónico | ||
| FLM020 | Revestimiento exterior de fachada, de chapa de perfil arquitectónico | |
|

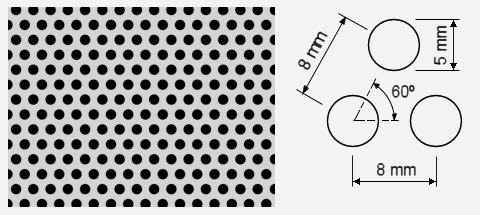

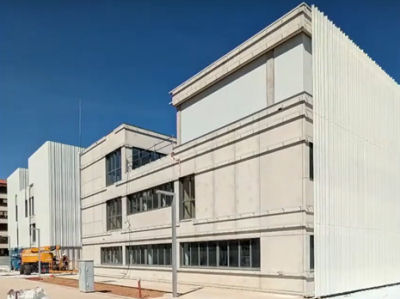

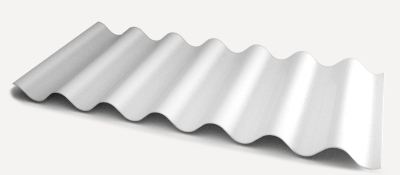

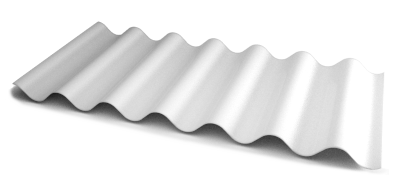

Revestimiento exterior de fachada, de chapa perforada de perfil arquitectónico, con un porcentaje de huecos del 35%, de acero galvanizado prelacado, sección ondulada, altura de onda 44 mm, anchura útil 930 mm, espesor 0,60 mm, entre 1,8 y 13,5 m de longitud, color blanco, Euroclase C-s3, d0 de reacción al fuego. Colocación en posición vertical mediante sistema de fijación vista, con solapes transversales y longitudinales de 100 mm. | ||
Precio |
|
Exportación |
 |
UNIDAD DE OBRA FLM020: REVESTIMIENTO EXTERIOR DE FACHADA, DE CHAPA DE PERFIL ARQUITECTÓNICO.
CARACTERÍSTICAS TÉCNICAS
Revestimiento exterior de fachada, de chapa perforada de perfil arquitectónico, con un porcentaje de huecos del 35%, de acero galvanizado prelacado, sección ondulada, altura de onda 44 mm, anchura útil 930 mm, espesor 0,60 mm, entre 1,8 y 13,5 m de longitud, color blanco, Euroclase C-s3, d0 de reacción al fuego. Colocación en posición vertical mediante sistema de fijación vista, con solapes transversales y longitudinales de 100 mm.
NORMATIVA DE APLICACIÓN
Ejecución:
- |
CTE. DB-HS Salubridad. |
- |
CTE. DB-HE Ahorro de energía. |
CRITERIO DE MEDICIÓN EN PROYECTO
Superficie medida según documentación gráfica de Proyecto, sin deducir huecos menores de 1 m², deduciendo el 50% de los huecos entre 1 y 2 m² y el 100% de los huecos mayores de 2 m², añadiendo a cambio, en estos últimos, la superficie de la parte interior del hueco, correspondiente al desarrollo de jambas y dinteles. En los huecos que no se deduzcan, o que se deduzcan parcialmente, están incluidos los trabajos de realizar la superficie interior del hueco.
CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA
DEL SOPORTE.
Se comprobará que se ha terminado la ejecución completa de la estructura, que el soporte ha fraguado totalmente, que está seco y limpio de cualquier resto de obra, que la hoja interior está totalmente terminada y con la planimetría adecuada, y que los premarcos de los huecos están colocados.
AMBIENTALES.
Se suspenderán los trabajos cuando la temperatura ambiente sea inferior a 5°C o superior a 40°C, llueva, nieve o la velocidad del viento sea superior a 50 km/h.
DEL CONTRATISTA.
Habrá recibido la aceptación previa, por parte del instalador del sistema de fachada ventilada, del correcto acabado del paramento soporte.
PROCESO DE EJECUCIÓN
FASES DE EJECUCIÓN.
Limpieza y preparación de la superficie soporte. Replanteo de las juntas de dilatación y paños de trabajo. Replanteo del despiece del revestimiento y de los puntos de anclaje de la subestructura soporte. Preparación del revestimiento. Aplomado, nivelación y alineación del revestimiento. Fijación definitiva del revestimiento a la subestructura soporte. Realización de todos los trabajos necesarios para la resolución de los huecos. Resolución de puntos singulares.
CONDICIONES DE TERMINACIÓN.
El sistema acabado no presentará piezas agrietadas ni manchadas, y será estable frente a los esfuerzos horizontales.
CONSERVACIÓN Y MANTENIMIENTO.
Se protegerá durante las operaciones que pudieran ocasionarle manchas o daños mecánicos. Se evitará la actuación sobre el elemento de acciones mecánicas no previstas en el cálculo.
CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO
Se medirá la superficie realmente ejecutada según especificaciones de Proyecto, sin deducir huecos menores de 1 m², deduciendo el 50% de los huecos entre 1 y 2 m² y el 100% de los huecos mayores de 2 m², añadiendo a cambio, en estos últimos, la superficie de la parte interior del hueco, correspondiente al desarrollo de jambas y dinteles. En los huecos que no se deduzcan, o que se deduzcan parcialmente, están incluidos los trabajos de realizar la superficie interior del hueco.
CRITERIO DE VALORACIÓN ECONÓMICA
El precio no incluye la subestructura soporte.
