FAC010 |
m² |

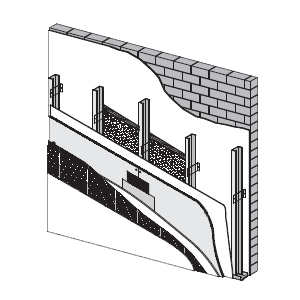

Revestimiento exterior de fachada ventilada, de placas de cemento. Sistema Aquapanel "KNAUF". |
87,95€ |
Revestimiento exterior de fachada ventilada, de placas de cemento Portland Aquapanel Outdoor "KNAUF" de 12,5x1200x2400 mm, revestidas con una capa de fibra de vidrio embebida en ambas caras, colocación con tornillos, mediante el sistema Aquapanel WL122C.es "KNAUF" con DAU nº 12/074 C, sobre subestructura soporte de acero galvanizado de canales horizontales de 50/40/0,7 mm GRC 0,70 y montantes verticales de 50/50/0,70 mm GRC 0,70 con una modulación de 400 mm; impermeabilización con lámina altamente transpirable, impermeable al agua de lluvia, Tyvek StuccoWrap, capa base de mortero Aquapanel Outdoor, sobre imprimación GRC, armado con malla de fibra de vidrio Aquapanel Outdoor y capa de acabado de mortero GRC acabado pétreo, sobre imprimación Fondo Pétreo GRC. Incluso banda acústica, escuadras de sustentación y de retención para la fijación de la subestructura soporte, tornillería para la fijación de las placas, fijaciones para el anclaje de los perfiles, mortero Aquapanel Outdoor "KNAUF" y cinta Aquapanel "KNAUF", para el tratamiento de juntas, perfil de PVC con malla de fibra de vidrio antiálcalis, "KNAUF", para remate de dinteles, y cinta adhesiva de doble cara para la fijación de la lámina altamente transpirable. El precio no incluye el aislamiento térmico. |
Código |
Unidad |
Descripción |
Rendimiento |
Precio unitario |
Importe |
1 |
Materiales |
||||
mt12pck020d |
m |
Banda acústica de dilatación, autoadhesiva, de espuma de poliuretano de celdas cerradas "KNAUF", de 3,2 mm de espesor y 95 mm de anchura, resistencia térmica 0,10 m²K/W, conductividad térmica 0,032 W/(mK). |
1,000 |
0,46 |
0,46 |
mt12pak150x |
Ud |
Escuadra de sustentación "KNAUF", de acero galvanizado, de 107x65x80x2 mm. |
0,580 |
1,57 |
0,91 |
mt12pak150E |
Ud |
Escuadra de retención "KNAUF", de acero galvanizado, de 57x65x80x2 mm. |
1,270 |
0,98 |
1,24 |
mt12psg220 |
Ud |
Fijación compuesta por taco y tornillo 5x27. |
2,430 |
0,06 |
0,15 |
mt12pak020a |
m |
Canal 50/40/0,7 mm GRC 0,7 "KNAUF" de acero Z4 (Z450) galvanizado especial, para sistema Aquapanel Outdoor. Según UNE-EN 14195. |
0,350 |
2,79 |
0,98 |
mt12pak030ga |
m |
Montante 50/50/0,7 mm GRC 0,7 "KNAUF" de acero Z4 (Z450) galvanizado especial, para sistema Aquapanel Outdoor. Según UNE-EN 14195. |
2,750 |
3,32 |
9,13 |
mt15mkv010 |
m² |
Lámina altamente transpirable impermeable al agua de lluvia, de polietileno tejido no hilado, Tyvek StuccoWrap "KNAUF", de 0,22 mm de espesor y 82 g/m², de 0,03 m de espesor de aire equivalente frente a la difusión de vapor de agua, según UNE-EN 1931, estanqueidad al agua clase W1 según UNE-EN 1928, (Euroclase E de reacción al fuego, según UNE-EN 13501-1), para colocar en sistemas de cerramientos y revestimientos de fachadas Aquapanel, suministrada en rollos de 1,50x75 m, según UNE-EN 13859-2. |
1,100 |
4,37 |
4,81 |
mt12pak010n |
m² |
Placa de cemento Portland Aquapanel Outdoor "KNAUF" de 12,5x1200x2400 mm, revestida con una capa de fibra de vidrio embebida en ambas caras. |
1,050 |
19,97 |
20,97 |
mt12pak040v |
Ud |
Tornillo autoperforante Aquapanel Maxi TB "KNAUF" 4,2x25. |
20,000 |
0,01 |
0,20 |
mt12pak041a |
Ud |
Tornillo autotaladrante de acero inoxidable AISI 304, JT4-4 4,8x19 "KNAUF", con cabeza hexagonal; para fijación de los perfiles de montaje sobre las escuadras de retención. |
2,540 |
0,36 |
0,91 |
mt12pak041d |
Ud |
Tornillo autotaladrante de acero inoxidable AISI 304, JT4-6 5,5x22 "KNAUF", con cabeza hexagonal; para fijación de los perfiles de montaje sobre las escuadras de sustentación. |
1,160 |
0,50 |
0,58 |
mt12pak060g |
kg |
Mortero de juntas Aquapanel Outdoor "KNAUF", color gris. |
0,600 |
1,98 |
1,19 |
mt12pak050d |
m |
Cinta de juntas Aquapanel "KNAUF". |
2,100 |
0,37 |
0,78 |
mt12pak100g |
m² |
Malla de fibra de vidrio Aquapanel Outdoor "KNAUF", color blanco. |
1,100 |
1,61 |
1,77 |
mt12pak090g |
kg |
Mortero Aquapanel Outdoor "KNAUF", color blanco. |
6,300 |
1,31 |
8,25 |
mt12pak085d |
l |
Imprimación incolora al siloxano GRC "KNAUF". |
0,200 |
3,37 |
0,67 |
mt12pak120 |
kg |
Imprimación a base de copolímeros acrílicos modificados Fondo Pétreo GRC "KNAUF", color a elegir, para mortero de acabado pétreo. |
0,140 |
3,19 |
0,45 |
mt12pak130 |
kg |
Mortero GRC "KNAUF", a base de copolímeros acrílicos modificados con siloxano, acabado pétreo, color a elegir. |
0,400 |
3,54 |
1,42 |
mt28fvk030 |
m |
Perfil de PVC con malla de fibra de vidrio antiálcalis, "KNAUF", para remate de dinteles, suministrado en barras de 2,5 m de longitud. |
0,170 |
0,83 |
0,14 |
mt15pdw100a |
m |
Cinta adhesiva de doble cara, con adhesivo acrílico, de 50 mm de anchura, con resistencia a los rayos UV, rango de temperatura de trabajo de -20 a 100°C, suministrada en rollos de 50 m de longitud. |
1,500 |
1,09 |
1,64 |
Subtotal materiales: |
56,65 |
||||
2 |
Mano de obra |
||||
mo052 |
h |
Oficial 1ª montador de sistemas de fachadas prefabricadas. |
0,676 |
22,74 |
15,37 |
mo099 |
h |
Ayudante montador de sistemas de fachadas prefabricadas. |
0,676 |
21,02 |
14,21 |
Subtotal mano de obra: |
29,58 |
||||
3 |
Costes directos complementarios |
||||
% |
Costes directos complementarios |
2,000 |
86,23 |
1,72 |
|
Coste de mantenimiento decenal: 12,75€ en los primeros 10 años. |
Costes directos (1+2+3): |
87,95 |
Referencia y título de la norma |
Aplicabilidad(a) |
Obligatoriedad(b) |
Sistema(c) |
EN 14195:2005 |
1.1.2006 |
1.1.2007 |
3/4 |
Perfilería metálica para particiones, muros y techos en placas de yeso laminado. Definiciones requisitos y métodos de ensayo |
|||
EN 14195:2005/AC:2006 |
1.1.2007 |
1.1.2007 |
|
EN 13859-2:2010 |
1.4.2011 |
1.4.2012 |
1/3/4 |
Láminas flexibles para impermeabilización. Definiciones y características de las láminas auxiliares. Parte 2: Láminas auxiliares para muros. |
(a) Fecha de aplicabilidad de la norma armonizada
(b) Fecha en que finaliza el período de coexistencia
(c) Sistema de evaluación y verificación de la constancia de las prestaciones
Pliego de condiciones
UNIDAD DE OBRA FAC010: REVESTIMIENTO EXTERIOR DE FACHADA VENTILADA, DE PLACAS DE CEMENTO. SISTEMA AQUAPANEL "KNAUF". CARACTERÍSTICAS TÉCNICAS Revestimiento exterior de fachada ventilada, de placas de cemento Portland Aquapanel Outdoor "KNAUF" de 12,5x1200x2400 mm, revestidas con una capa de fibra de vidrio embebida en ambas caras, colocación con tornillos, mediante el sistema Aquapanel WL122C.es "KNAUF" con DAU nº 12/074 C, sobre subestructura soporte de acero galvanizado de canales horizontales de 50/40/0,7 mm GRC 0,70 y montantes verticales de 50/50/0,70 mm GRC 0,70 con una modulación de 400 mm; impermeabilización con lámina altamente transpirable, impermeable al agua de lluvia, Tyvek StuccoWrap, capa base de mortero Aquapanel Outdoor, sobre imprimación GRC, armado con malla de fibra de vidrio Aquapanel Outdoor y capa de acabado de mortero GRC acabado pétreo, sobre imprimación Fondo Pétreo GRC. Incluso banda acústica, escuadras de sustentación y de retención para la fijación de la subestructura soporte, tornillería para la fijación de las placas, fijaciones para el anclaje de los perfiles, mortero Aquapanel Outdoor "KNAUF" y cinta Aquapanel "KNAUF", para el tratamiento de juntas, perfil de PVC con malla de fibra de vidrio antiálcalis, "KNAUF", para remate de dinteles, y cinta adhesiva de doble cara para la fijación de la lámina altamente transpirable. NORMATIVA DE APLICACIÓN
Ejecución: CTE. DB-HE Ahorro de energía. CRITERIO DE MEDICIÓN EN PROYECTO Superficie medida según documentación gráfica de Proyecto, sin deducir huecos menores de 1 m², deduciendo el 50% de los huecos entre 1 y 2 m² y el 100% de los huecos mayores de 2 m², añadiendo a cambio, en estos últimos, la superficie de la parte interior del hueco, correspondiente al desarrollo de jambas y dinteles. En los huecos que no se deduzcan, o que se deduzcan parcialmente, están incluidos los trabajos de realizar la superficie interior del hueco. CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA DEL SOPORTE. Se comprobará que el soporte está limpio, con ausencia de polvo, grasa y materias extrañas, y que tiene una dureza suficiente para que pueda servir de anclaje al sistema. No se aplicará en soportes saturados de agua, debiendo retrasar su aplicación hasta que los poros estén libres de agua. AMBIENTALES. Se suspenderán los trabajos cuando la temperatura ambiente sea inferior a 5°C o superior a 35°C, llueva, nieve o la velocidad del viento sea superior a 50 km/h. DEL CONTRATISTA. La puesta en obra del sistema sólo podrá ser realizada por empresas especializadas y cualificadas, reconocidas por el fabricante y bajo su control técnico, siguiendo en todo momento las especificaciones incluidas en su correspondiente DAU. PROCESO DE EJECUCIÓN FASES DE EJECUCIÓN. Limpieza y preparación de la superficie soporte. Replanteo de las juntas de dilatación y paños de trabajo. Replanteo del despiece del revestimiento y de los puntos de anclaje de la subestructura soporte. Colocación de la banda acústica. Fijación de las escuadras al soporte base. Fijación de la subestructura soporte a la hoja principal y al forjado. Colocación y fijación provisional de la impermeabilización. Colocación y atornillado de las placas a la subestructura soporte. Tratamiento de juntas. Realización de todos los trabajos necesarios para la resolución de los huecos. Colocación del perfil de remate para el vierteaguas. Colocación del perfil para remate de dinteles. Aplicación de la capa de imprimación. Extendido de la capa de mortero base y colocación de la malla de refuerzo. Aplicación de la capa de imprimación. Colocación del perfil de protección para la capa de acabado. Aplicación de la capa de mortero. CONDICIONES DE TERMINACIÓN. El conjunto será resistente y estable frente a las acciones, tanto exteriores como provocadas por el propio edificio. CONSERVACIÓN Y MANTENIMIENTO. Se protegerá durante las operaciones que pudieran ocasionarle manchas o daños mecánicos. Se evitará la actuación sobre el elemento de acciones mecánicas no previstas en el cálculo. CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO Se medirá la superficie realmente ejecutada según especificaciones de Proyecto, sin deducir huecos menores de 1 m², deduciendo el 50% de los huecos entre 1 y 2 m² y el 100% de los huecos mayores de 2 m², añadiendo a cambio, en estos últimos, la superficie de la parte interior del hueco, correspondiente al desarrollo de jambas y dinteles. En los huecos que no se deduzcan, o que se deduzcan parcialmente, están incluidos los trabajos de realizar la superficie interior del hueco. CRITERIO DE VALORACIÓN ECONÓMICA El precio no incluye el aislamiento térmico. |
Residuos generados
Código LER |
Tipo |
Peso (kg) |
Volumen (l) |
17 04 05 |
Hierro y acero. |
0,026 |
0,012 |
17 06 04 |
Materiales de aislamiento distintos de los especificados en los códigos 17 06 01 y 17 06 03. |
0,005 |
0,008 |
17 01 01 |
Hormigón (hormigones, morteros y prefabricados). |
0,423 |
0,282 |
17 09 04 |
Residuos mezclados de construcción y demolición distintos de los especificados en los códigos 17 09 01, 17 09 02 y 17 09 03. |
0,507 |
0,338 |
17 02 03 |
Plástico. |
0,018 |
0,030 |
Residuos generados: |
0,979 |
0,671 |
|
15 01 01 |
Envases de papel y cartón. |
0,037 |
0,049 |
17 02 03 |
Plástico. |
0,150 |
0,250 |
17 02 01 |
Madera. |
0,003 |
0,003 |
15 01 04 |
Envases metálicos. |
0,008 |
0,013 |
Envases: |
0,198 |
0,315 |
|
Total residuos: |
1,177 |
0,986 |
