FOM030

m²

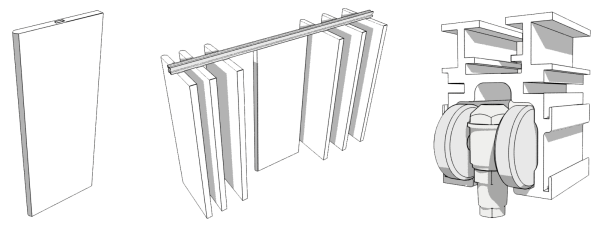

Tabique móvil acústico.

498,75€

Tabique móvil acústico, de suspensión simple, compuesto por módulos ciegos independientes ensamblados entre sí, de hasta 3500 mm de altura y entre 800 y 1200 mm de anchura máxima, con sistema corredero con raíl superior, sin guía inferior, formados a su vez por: paneles exteriores de tablero de fibras de madera y resinas sintéticas de densidad media (MDF), hidrófugo, acabado lacado, en ambas caras, color a elegir, de 16 mm de espesor y aislante interior con panel semirrígido de lana mineral, de 50 mm de espesor; y por una estructura interna doble formada por un bastidor autoportante de aluminio anodizado, de 70 mm de espesor, y un bastidor perimetral telescópico de aluminio.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt22tma010a

m²

Tabique móvil acústico, de suspensión simple, compuesto por módulos ciegos independientes ensamblados entre sí, de hasta 3500 mm de altura y entre 800 y 1200 mm de anchura máxima, con sistema corredero con raíl superior, sin guía inferior, formados a su vez por: paneles exteriores de tablero de fibras de madera y resinas sintéticas de densidad media (MDF), hidrófugo, acabado lacado, en ambas caras, color a elegir, de 16 mm de espesor y aislante interior con panel semirrígido de lana mineral, de 50 mm de espesor, densidad 40 kg/m³, Euroclase B-s2, d0 de reacción al fuego, según UNE-EN 13501-1; y por una estructura interna doble formada por un bastidor autoportante de aluminio anodizado, de 70 mm de espesor, como soporte de mecanismos interiores y guías de rodadura, y un bastidor perimetral telescópico de aluminio, como soporte de juntas acústicas verticales con bandas magnéticas.

1,000

467,09

467,09

Subtotal materiales:

467,09

2

Mano de obra

mo011

h

Oficial 1ª montador.

0,500

22,74

11,37

mo080

h

Ayudante montador.

0,500

21,02

10,51

Subtotal mano de obra:

21,88

3

Costes directos complementarios

%

Costes directos complementarios

2,000

488,97

9,78

Coste de mantenimiento decenal: 115,51€ en los primeros 10 años.

Costes directos (1+2+3):

498,75

UNIDAD DE OBRA FOM030: TABIQUE MÓVIL ACÚSTICO.

MEDIDAS PARA ASEGURAR LA COMPATIBILIDAD ENTRE LOS DIFERENTES PRODUCTOS, ELEMENTOS Y SISTEMAS CONSTRUCTIVOS QUE COMPONEN LA UNIDAD DE OBRA.

Los tabiques móviles acústicos no serán solidarios con elementos estructurales verticales, de manera que las dilataciones, las posibles deformaciones o los movimientos impuestos por la estructura no les afecten, ni puedan causar lesiones o patologías durante su vida útil.

CARACTERÍSTICAS TÉCNICAS

Tabique móvil acústico, de suspensión simple, compuesto por módulos ciegos independientes ensamblados entre sí, de hasta 3500 mm de altura y entre 800 y 1200 mm de anchura máxima, con sistema corredero con raíl superior, sin guía inferior, formados a su vez por: paneles exteriores de tablero de fibras de madera y resinas sintéticas de densidad media (MDF), hidrófugo, acabado lacado, en ambas caras, color a elegir, de 16 mm de espesor y aislante interior con panel semirrígido de lana mineral, de 50 mm de espesor, densidad 40 kg/m³, Euroclase B-s2, d0 de reacción al fuego, según UNE-EN 13501-1; y por una estructura interna doble formada por un bastidor autoportante de aluminio anodizado, de 70 mm de espesor, como soporte de mecanismos interiores y guías de rodadura, y un bastidor perimetral telescópico de aluminio, como soporte de juntas acústicas verticales con bandas magnéticas. Incluso puertas embebidas en el panel; mecanismo con guías superiores; deslizamiento mediante poleas de cuatro rodamientos poliméricos axiales; guía de aluminio lacado suspendida del forjado; soporte a pared; herraje; freno y tope, pernos de 80 mm, de acero inoxidable y tiradores de acero inoxidable, colocados a ambos lados. Totalmente montado y terminado según planos del proyecto.

CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá el conjunto frente a golpes o cargas debidas al acarreo de materiales o a las actividades de la obra.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá la superficie realmente ejecutada según especificaciones de Proyecto.

Código LER

Tipo

Peso (kg)

Volumen (l)

17 02 01

Madera.

0,145

0,132

Residuos generados:

0,145

0,132

17 02 03

Plástico.

0,032

0,053

Envases:

0,032

0,053

Total residuos:

0,177

0,185
