FNB021

m

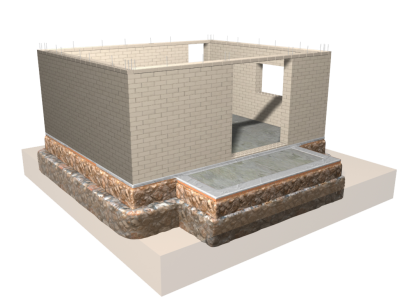

Zuncho perimetral superior en muro de carga de fábrica armada de bloque de tierra comprimida (BTC). Sistema "ELEMENTALES".

12,85€

Zuncho perimetral superior en muro simple de carga de fábrica armada de 15 cm de espesor, para revestir de bloque en "U" de tierra comprimida (BTC) machihembrado con dos alveolos "ELEMENTALES", de superficie rugosa, color marrón tierra, 30x9x15 cm, resistencia a compresión 4 N/mm², BTC 3, compuesto de tierras seleccionadas estabilizadas con cal hidráulica natural, recibida con mortero de cal aérea, arcilla y áridos seleccionados con granulometría de hasta 2 mm de diámetro, confeccionado en obra, "ELEMENTALES"; con refuerzo de acero UNE-EN 10080 B 500 S, cuantía 0,82 kg/m y hormigón de relleno, HA-25/F/10/XC2, preparado en obra, vertido con medios manuales.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt03bte020a

Ud

Bloque en "U" de tierra comprimida (BTC) machihembrado con dos alveolos "ELEMENTALES", de superficie rugosa, color marrón tierra, 30x9x15 cm, resistencia a compresión 4 N/mm², BTC 3, compuesto de tierras seleccionadas estabilizadas con cal hidráulica natural, con propiedades bioclimáticas. Según UNE 41410.

3,465

1,10

3,81

mt09mie010c

m³

Mortero de cal aérea, arcilla y áridos seleccionados con granulometría de hasta 2 mm de diámetro, confeccionado en obra, "ELEMENTALES", suministrado en sacos Big Bag.

0,002

240,00

0,48

mt16cia010b

Ud

Tapón de fibras de madera, de 122 mm de diámetro.

0,300

1,55

0,47

mt07aco010c

kg

Ferralla elaborada en taller industrial con acero en barras corrugadas, UNE-EN 10080 B 500 S, de varios diámetros.

0,820

1,60

1,31

mt08var050

kg

Alambre galvanizado para atar, de 1,30 mm de diámetro.

0,019

1,50

0,03

mt08aaa010a

m³

Agua.

0,008

1,50

0,01

mt08cem011a

kg

Cemento Portland CEM II/B-L 32,5 R, color gris, en sacos, según UNE-EN 197-1.

2,774

0,10

0,28

mt01arg006

t

Arena de cantera, para hormigón preparado en obra.

0,004

17,50

0,07

mt01arg007a

t

Árido grueso homogeneizado, de tamaño máximo 10 mm.

0,007

15,80

0,11

Subtotal materiales:

6,57

2

Equipo y maquinaria

mq06hor010

h

Hormigonera eléctrica con una capacidad de amasado de 160 l.

0,004

3,45

0,01

Subtotal equipo y maquinaria:

0,01

3

Mano de obra

mo021

h

Oficial 1ª construcción en trabajos de albañilería.

0,052

22,13

1,15

mo114

h

Peón ordinario construcción en trabajos de albañilería.

0,204

20,78

4,24

mo043

h

Oficial 1ª ferrallista.

0,014

23,03

0,32

mo090

h

Ayudante ferrallista.

0,014

21,86

0,31

Subtotal mano de obra:

6,02

4

Costes directos complementarios

%

Costes directos complementarios

2,000

12,60

0,25

Coste de mantenimiento decenal: 1,35€ en los primeros 10 años.

Costes directos (1+2+3+4):

12,85

Referencia y título de la norma

Aplicabilidad_(a)

Obligatoriedad_(b)

Sistema_(c)

EN 998-2:2016

11.8.2017

11.8.2018

2+/4

Especificaciones de los morteros para albañilería. Parte 2: Morteros para albañilería

EN 197-1:2011

1.7.2012

1.7.2013

1+

Cemento. Parte 1: Composición, especificaciones y criterios de conformidad de los cementos comunes.

UNIDAD DE OBRA FNB021: ZUNCHO PERIMETRAL SUPERIOR EN MURO DE CARGA DE FÁBRICA ARMADA DE BLOQUE DE TIERRA COMPRIMIDA (BTC). SISTEMA "ELEMENTALES".

CARACTERÍSTICAS TÉCNICAS

Zuncho perimetral superior en muro simple de carga de fábrica armada de 15 cm de espesor, para revestir de bloque en "U" de tierra comprimida (BTC) machihembrado con dos alveolos "ELEMENTALES", de superficie rugosa, color marrón tierra, 30x9x15 cm, resistencia a compresión 4 N/mm², BTC 3, compuesto de tierras seleccionadas estabilizadas con cal hidráulica natural, recibida con mortero de cal aérea, arcilla y áridos seleccionados con granulometría de hasta 2 mm de diámetro, confeccionado en obra, "ELEMENTALES"; con refuerzo de acero UNE-EN 10080 B 500 S, cuantía 0,82 kg/m y hormigón de relleno, HA-25/F/10/XC2, preparado en obra, vertido con medios manuales.

NORMATIVA DE APLICACIÓN

Ejecución: CTE. DB-SE-F Seguridad estructural: Fábrica.

CRITERIO DE MEDICIÓN EN PROYECTO

Longitud medida según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

FASES DE EJECUCIÓN.

Preparación del mortero. Colocación de los bloques. Colocación de las armaduras. Preparación del hormigón. Vertido, vibrado y curado del hormigón. Limpieza.

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá la obra recién ejecutada frente a lluvias, heladas y temperaturas elevadas. Se evitará la actuación sobre el elemento de acciones mecánicas no previstas en el cálculo.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá la longitud realmente ejecutada según especificaciones de Proyecto.

Código LER

Tipo

Peso (kg)

Volumen (l)

17 05 04

Tierra y piedras distintas de las especificadas en el código 17 05 03.

0,416

0,260

17 01 01

Hormigón (hormigones, morteros y prefabricados).

0,113

0,075

17 04 05

Hierro y acero.

0,006

0,003

01 04 09

Residuos de arena y arcillas.

0,012

0,008

01 04 08

Residuos de grava y rocas trituradas distintos de los mencionados en el código 01 04 07.

0,039

0,026

Residuos generados:

0,586

0,372

15 01 01

Envases de papel y cartón.

0,029

0,039

17 02 03

Plástico.

0,023

0,038

17 02 01

Madera.

0,049

0,045

Envases:

0,101

0,122

Total residuos:

0,687

0,493
