Enviar sugerencia | Exportación: |
FKF010 |
m² |
Revestimiento exterior de fachada, de tejido metálico formado por paneles de malla de acero inoxidable. |
185,58€ |

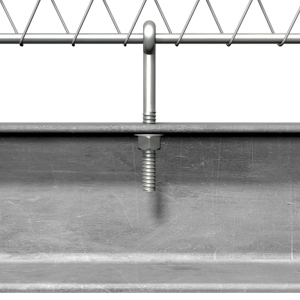

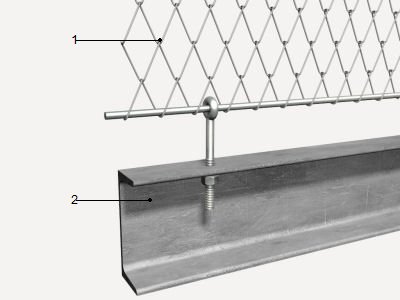

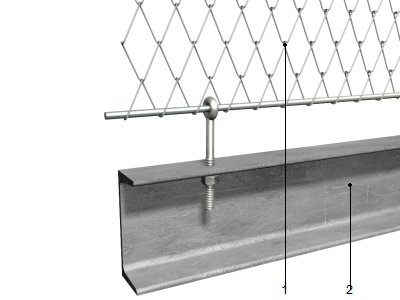

Revestimiento exterior de fachada, de tejido metálico de paneles de malla de acero inoxidable AISI 316, formados por cables y varillas en forma de espiral, con barras perimetrales para anclaje a la subestructura soporte, con un porcentaje de huecos del 64%, peso 5,20 kg/m². Subestructura soporte formada por perfiles laminados en caliente S275JR, acabado galvanizado en caliente y cáncamos cerrados con conexión roscada y tornillería, de acero inoxidable A4. Incluso anclajes químicos para la fijación de la subestructura soporte. |
Código |
Unidad |
Descripción |
Rendimiento |
Precio unitario |
Importe |
1 |
Materiales |
||||
mt26btr060a |
m² |
Tejido metálico de paneles de malla de acero inoxidable AISI 316, formados por cables y varillas en forma de espiral, con barras perimetrales para anclaje a la subestructura soporte, con un porcentaje de huecos del 64%, peso 5,2 kg/m². |
1,020 |
99,00 |
100,98 |
mt26btr065 |
m |
Subestructura soporte formada por perfiles laminados en caliente S275JR, acabado galvanizado en caliente y cáncamos cerrados con conexión roscada y tornillería, de acero inoxidable A4. |
0,700 |
71,16 |
49,81 |
mt26aaq010f |
Ud |
Anclaje químico compuesto por resina y varilla roscada de acero inoxidable A4-70, según UNE-EN ISO 3506-1; con tuerca y arandela, de 12 mm de diámetro. |
1,000 |
4,90 |
4,90 |
Subtotal materiales: |
155,69 |
||||
2 |
Mano de obra |
||||
mo011 |
h |
Oficial 1ª montador. |
0,600 |
22,74 |
13,64 |
mo080 |
h |
Ayudante montador. |
0,600 |
21,02 |
12,61 |
Subtotal mano de obra: |
26,25 |
||||
3 |
Costes directos complementarios |
||||
% |
Costes directos complementarios |
2,000 |
181,94 |
3,64 |
|
Coste de mantenimiento decenal: 9,28€ en los primeros 10 años. |
Costes directos (1+2+3): |
185,58 |
Pliego de condiciones
UNIDAD DE OBRA FKF010: REVESTIMIENTO EXTERIOR DE FACHADA, DE TEJIDO METÁLICO FORMADO POR PANELES DE MALLA DE ACERO INOXIDABLE. MEDIDAS PARA ASEGURAR LA COMPATIBILIDAD ENTRE LOS DIFERENTES PRODUCTOS, ELEMENTOS Y SISTEMAS CONSTRUCTIVOS QUE COMPONEN LA UNIDAD DE OBRA. No se pondrá en contacto directo el acero con otros metales ni con yesos. CARACTERÍSTICAS TÉCNICAS Revestimiento exterior de fachada, de tejido metálico de paneles de malla de acero inoxidable AISI 316, formados por cables y varillas en forma de espiral, con barras perimetrales para anclaje a la subestructura soporte, con un porcentaje de huecos del 64%, peso 5,20 kg/m². Subestructura soporte formada por perfiles laminados en caliente S275JR, acabado galvanizado en caliente y cáncamos cerrados con conexión roscada y tornillería, de acero inoxidable A4. Incluso anclajes químicos para la fijación de la subestructura soporte. CRITERIO DE MEDICIÓN EN PROYECTO Superficie medida según documentación gráfica de Proyecto, sin deducir huecos menores de 1 m². CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA DEL SOPORTE. Se comprobará que se ha terminado la ejecución completa de la estructura, que el soporte ha fraguado totalmente, que está seco y limpio de cualquier resto de obra, que la hoja principal está totalmente terminada y con la planimetría adecuada, y que los premarcos de los huecos están colocados. AMBIENTALES. Se suspenderán los trabajos cuando la temperatura ambiente sea inferior a 5°C o superior a 40°C, llueva, nieve o la velocidad del viento sea superior a 50 km/h. DEL CONTRATISTA. La puesta en obra del sistema sólo podrá ser realizada por empresas especializadas y cualificadas, reconocidas por el fabricante y bajo su control técnico, siguiendo en todo momento las especificaciones del fabricante. PROCESO DE EJECUCIÓN FASES DE EJECUCIÓN. Replanteo. Fijación de la subestructura soporte. Colocación de la barra perimetral en el tejido metálico. Fijación del tejido metálico a la subestructura soporte. Resolución de puntos singulares. CONDICIONES DE TERMINACIÓN. El conjunto acabado tendrá un color uniforme y presentará una superficie regular y sin defectos. CONSERVACIÓN Y MANTENIMIENTO. Se protegerá durante las operaciones que pudieran ocasionarle manchas o daños mecánicos. Se evitará la actuación sobre el elemento de acciones mecánicas no previstas en el cálculo. CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO Se medirá la superficie realmente ejecutada según especificaciones de Proyecto, sin deducir huecos menores de 1 m². |
Residuos generados
Código LER |
Tipo |
Peso (kg) |
Volumen (l) |
17 04 05 |
Hierro y acero. |
0,040 |
0,019 |
Residuos generados: |
0,040 |
0,019 |
|
15 01 01 |
Envases de papel y cartón. |
0,002 |
0,003 |
17 02 03 |
Plástico. |
0,002 |
0,003 |
Envases: |
0,004 |
0,006 |
|
Total residuos: |
0,044 |
0,025 |
