Punto de acceso a usuario (PAU) de fibra óptica, preconectorizado
IAO037 Punto de acceso a usuario (PAU) de fibra óptica, preconectorizado

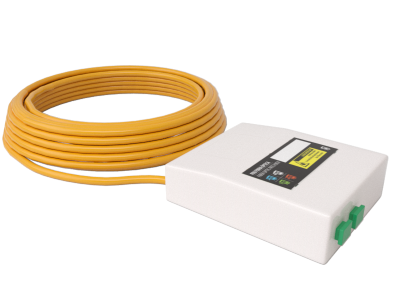

Punto de acceso a usuario (PAU) de fibra óptica, preconectorizado, compuesto por caja de superficie de ABS, de 119x97x33 mm, color blanco, con grados de protección IP30 e IK07 con 2 adaptadores con conectores hembra, tipo SC/APC simple con tapa de protección en un extremo, con capacidad de hasta 4 adaptadores y cable dieléctrico para interiores de 10 m de longitud, de 2 fibras ópticas monomodo G657A2 y cubierta de material termoplástico ignífugo, libre de halógenos, de 3,5 mm de diámetro, de baja atenuación y alta flexibilidad, reacción al fuego clase Dca-s2,d0,a1 según UNE-EN 50575, con conector macho, tipo SC/APC simple, por cada fibra. Incluso accesorios de montaje y fijación.
Precio

41,52€

Ud
Exportación
Arrastrar BC3 sobre 'Arquímedes' u otro programa de mediciones y presupuestos. Arrastrar BC3 sobre 'Arquímedes'. Abrir este contenido en 'Excel' Abrir este contenido en 'Excel 2003' o anteriores
Enviar sugerencia

Longitud del cable (m)

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1



Materiales



mt40fod037a

Ud

Punto de acceso a usuario (PAU) de fibra óptica, preconectorizado, compuesto por caja de superficie de ABS, de 119x97x33 mm, color blanco, con grados de protección IP30 e IK07 con 2 adaptadores con conectores hembra, tipo SC/APC simple con tapa de protección en un extremo, con capacidad de hasta 4 adaptadores y cable dieléctrico para interiores de 10 m de longitud, de 2 fibras ópticas monomodo G657A2 y cubierta de material termoplástico ignífugo, libre de halógenos, de 3,5 mm de diámetro, de baja atenuación y alta flexibilidad, reacción al fuego clase Dca-s2,d0,a1 según UNE-EN 50575, con conector macho, tipo SC/APC simple, por cada fibra, con accesorios de montaje y fijación.

1,000

31,47

31,47


Subtotal materiales:

31,47

2



Mano de obra



mo001

h

Oficial 1ª instalador de telecomunicaciones.

0,375

24,64

9,24


Subtotal mano de obra:

9,24

3



Costes directos complementarios




%

Costes directos complementarios

2,000

40,71

0,81

Coste de mantenimiento decenal: 3,32€ en los primeros 10 años.

Costes directos (1+2+3):

41,52


Referencia y título de la norma

Aplicabilidad(a)

Obligatoriedad(b)

Sistema(c)

EN 50575:2014

10.6.2016

1.7.2017

1+/3/4

Cables de energía, control y comunicación. Cables para aplicaciones generales en construcciones sujetos a requisitos de reacción al fuego.

EN 50575:2014/A1:2016


(a) Fecha de aplicabilidad de la norma armonizada

(b) Fecha en que finaliza el período de coexistencia

(c) Sistema de evaluación y verificación de la constancia de las prestaciones

UNIDAD DE OBRA IAO037: PUNTO DE ACCESO A USUARIO (PAU) DE FIBRA ÓPTICA, PRECONECTORIZADO.


CARACTERÍSTICAS TÉCNICAS

Punto de acceso a usuario (PAU) de fibra óptica, preconectorizado, compuesto por caja de superficie de ABS, de 119x97x33 mm, color blanco, con grados de protección IP30 e IK07 con 2 adaptadores con conectores hembra, tipo SC/APC simple con tapa de protección en un extremo, con capacidad de hasta 4 adaptadores y cable dieléctrico para interiores de 10 m de longitud, de 2 fibras ópticas monomodo G657A2 y cubierta de material termoplástico ignífugo, libre de halógenos, de 3,5 mm de diámetro, de baja atenuación y alta flexibilidad, reacción al fuego clase Dca-s2,d0,a1 según UNE-EN 50575, con conector macho, tipo SC/APC simple, por cada fibra. Incluso accesorios de montaje y fijación.



NORMATIVA DE APLICACIÓN

Instalación: Reglamento regulador de las infraestructuras comunes de telecomunicaciones para el acceso a los servicios de telecomunicación en el interior de las edificaciones.


CRITERIO DE MEDICIÓN EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.



CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA


DEL SOPORTE.

Se comprobará que su situación se corresponde con la de Proyecto y que la zona de ubicación está completamente terminada.



FASES DE EJECUCIÓN.

Tendido de cables. Montaje, conexionado y comprobación de su correcto funcionamiento.



CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá frente a golpes.



CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.
