IOE010

Ud

Escalera de emergencia.

24.557,30€

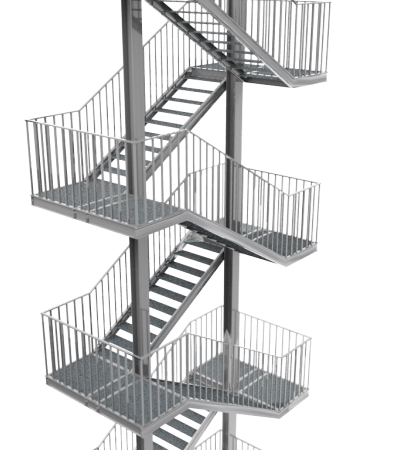

Escalera metálica de emergencia situada en el exterior del edificio, compuesta de zancas y mesetas, para 7 plantas, de altura máxima de planta 3 m, recta y con dos tramos rectos, con una anchura útil de 1 m para una sobrecarga de uso de 400 kg/m², Euroclase A1 de reacción al fuego, según UNE-EN 13501-1, elaborada en taller y montada en obra mediante uniones soldadas. Compuesta de: CIMENTACIÓN de hormigón armado, realizada con hormigón HA-25/F/20/XC2 fabricado en central, y acero UNE-EN 10080 B 500 S, con una cuantía aproximada de 50 kg/m³, hormigonada sobre base de hormigón de limpieza, en el fondo de la excavación previamente realizada. ESTRUCTURA metálica de perfiles de acero S 275 JR laminado en caliente, formada por dos soportes intermedios con perfiles HEB, viga zanca con perfiles IPE y viga ménsula para soporte de la viga de meseta con perfiles HEB. PELDAÑEADO Y MESETA de chapa lagrimada de acero galvanizado, de 3 mm de espesor y BARANDILLA de 1,10 m de altura, de tubo de acero laminado en frío, de 40x20x1,5 mm y 20x20x1,5 mm, colocada en todo su perímetro y en el hueco de la escalera. Incluso placas de anclaje a la cimentación y a la estructura del edificio, piezas especiales y despuntes. El precio incluye la elaboración de la ferralla (corte, doblado y conformado de elementos) en taller industrial y el montaje en el lugar definitivo de su colocación en obra, pero no incluye la excavación de la cimentación ni el encofrado.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt10hmf011fb

m³

Hormigón de limpieza HL-150/B/20, fabricado en central.

1,050

77,00

80,85

mt10haf010ctms

m³

Hormigón HA-25/F/20/XC2, fabricado en central.

6,710

92,20

618,66

mt07aco020a

Ud

Separador homologado para cimentaciones.

48,800

0,15

7,32

mt07aco010c

kg

Ferralla elaborada en taller industrial con acero en barras corrugadas, UNE-EN 10080 B 500 S, de varios diámetros.

50,000

1,60

80,00

mt41esc010a

Ud

Módulo de escalera metálica de emergencia, recta y con dos tramos rectos por planta de 3 m de altura máxima, con una anchura útil de 1 m, para una sobrecarga de uso de 400 kg/m², Euroclase A1 de reacción al fuego, según UNE-EN 13501-1, compuesto por: una estructura metálica de perfiles de acero S 275 JR laminado en caliente, formada por dos soportes intermedios con perfiles HEB, viga zanca con perfiles IPE y viga ménsula para soporte de la viga de meseta con perfiles HEB; peldañeado y meseta de chapa lagrimada de acero galvanizado, de 3 mm de espesor; y por una barandilla, de 1,10 m de altura, de tubo de acero laminado en frío, de 40x20x1,5 mm y 20x20x1,5 mm, colocada en todo su perímetro y en el hueco de la escalera; con preparación de superficies en grado SA21/2 según UNE-EN ISO 8501-1 y aplicación posterior de dos manos de imprimación con un espesor mínimo de película seca de 30 micras por mano; elaborado en taller.

7,000

3.039,92

21.279,44

mt07ala010deb

kg

Acero laminado UNE-EN 10025 S275JR, en perfiles laminados en caliente, piezas simples, para aplicaciones estructurales, acabado con imprimación antioxidante. Trabajado y montado en taller, para colocar con uniones soldadas en obra.

70,000

1,92

134,40

mt27pfi010

l

Imprimación de secado rápido, formulada con resinas alquídicas modificadas y fosfato de zinc.

24,500

4,80

117,60

Subtotal materiales:

22.318,27

2

Equipo y maquinaria

mq07gte010a

h

Grúa autopropulsada de brazo telescópico con una capacidad de elevación de 12 t y 20 m de altura máxima de trabajo.

9,800

54,88

537,82

mq08sol020

h

Equipo y elementos auxiliares para soldadura eléctrica.

20,000

3,42

68,40

Subtotal equipo y maquinaria:

606,22

3

Mano de obra

mo043

h

Oficial 1ª ferrallista.

0,080

23,03

1,84

mo090

h

Ayudante ferrallista.

0,120

21,86

2,62

mo045

h

Oficial 1ª estructurista, en trabajos de puesta en obra del hormigón.

0,305

23,03

7,02

mo092

h

Ayudante estructurista, en trabajos de puesta en obra del hormigón.

1,830

21,86

40,00

mo047

h

Oficial 1ª montador de estructura metálica.

24,500

23,03

564,24

mo094

h

Ayudante montador de estructura metálica.

24,500

21,86

535,57

Subtotal mano de obra:

1.151,29

4

Costes directos complementarios

%

Costes directos complementarios

2,000

24.075,78

481,52

Coste de mantenimiento decenal: 1.227,87€ en los primeros 10 años.

Costes directos (1+2+3+4):

24.557,30

Referencia y título de la norma

Aplicabilidad_(a)

Obligatoriedad_(b)

Sistema_(c)

EN 10025-1:2004

1.9.2005

1.9.2006

2+

Productos laminados en caliente, de acero no aleado, para construcciones metálicas de uso general. Parte 1: Condiciones generales de suministro.

UNIDAD DE OBRA IOE010: ESCALERA DE EMERGENCIA.

MEDIDAS PARA ASEGURAR LA COMPATIBILIDAD ENTRE LOS DIFERENTES PRODUCTOS, ELEMENTOS Y SISTEMAS CONSTRUCTIVOS QUE COMPONEN LA UNIDAD DE OBRA.

Para evitar posibles corrosiones es preciso que las partes de la estructura que vayan a quedar en contacto con el terreno queden embebidas en hormigón. No se pintarán éstos elementos para evitar su oxidación. Si han de permanecer algún tiempo a la intemperie, se recomienda su protección con lechada de cemento. La zona de soldadura no se pintará. No se pondrá en contacto directo el acero con otros metales ni con yesos.

CARACTERÍSTICAS TÉCNICAS

Escalera metálica de emergencia situada en el exterior del edificio, compuesta de zancas y mesetas, para 7 plantas, de altura máxima de planta 3 m, recta y con dos tramos rectos, con una anchura útil de 1 m para una sobrecarga de uso de 400 kg/m², Euroclase A1 de reacción al fuego, según UNE-EN 13501-1, elaborada en taller y montada en obra mediante uniones soldadas. Compuesta de: CIMENTACIÓN de hormigón armado, realizada con hormigón HA-25/F/20/XC2 fabricado en central, y acero UNE-EN 10080 B 500 S, con una cuantía aproximada de 50 kg/m³, hormigonada sobre base de hormigón de limpieza, en el fondo de la excavación previamente realizada. ESTRUCTURA metálica de perfiles de acero S 275 JR laminado en caliente, formada por dos soportes intermedios con perfiles HEB, viga zanca con perfiles IPE y viga ménsula para soporte de la viga de meseta con perfiles HEB. PELDAÑEADO Y MESETA de chapa lagrimada de acero galvanizado, de 3 mm de espesor y BARANDILLA de 1,10 m de altura, de tubo de acero laminado en frío, de 40x20x1,5 mm y 20x20x1,5 mm, colocada en todo su perímetro y en el hueco de la escalera. Incluso placas de anclaje a la cimentación y a la estructura del edificio, piezas especiales y despuntes.

NORMATIVA DE APLICACIÓN

Elaboración, transporte y puesta en obra del hormigón:

Ejecución:

CRITERIO DE MEDICIÓN EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se evitará la actuación sobre el elemento de acciones mecánicas no previstas en el cálculo.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.

CRITERIO DE VALORACIÓN ECONÓMICA

El precio incluye la elaboración de la ferralla (corte, doblado y conformado de elementos) en taller industrial y el montaje en el lugar definitivo de su colocación en obra, pero no incluye la excavación de la cimentación ni el encofrado.

Código LER

Tipo

Peso (kg)

Volumen (l)

17 01 01

Hormigón (hormigones, morteros y prefabricados).

23,473

15,649

17 04 05

Hierro y acero.

89,352

42,549

17 09 04

Residuos mezclados de construcción y demolición distintos de los especificados en los códigos 17 09 01, 17 09 02 y 17 09 03.

2,067

1,378

Residuos generados:

114,892

59,575

15 01 01

Envases de papel y cartón.

3,514

4,685

17 02 03

Plástico.

0,280

0,467

15 01 04

Envases metálicos.

1,029

1,715

Envases:

4,823

6,867

Total residuos:

119,715

66,442
