ISC020 |
m |

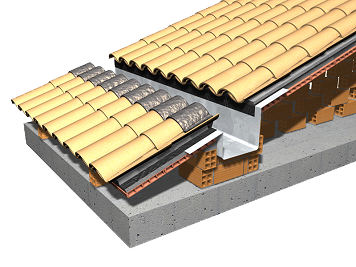

Canalón oculto en zona intermedia del faldón. |
100,18€ |
Canalón oculto situado en la zona intermedia del faldón, de plancha de plomo laminado de 3,00 mm de espesor, conformada "in situ", de 1250 mm de desarrollo, con uniones soldadas, fijado con clavos sobre cajeado de ladrillo cerámico hueco doble, de 11,5 cm de espesor. |
Código |
Unidad |
Descripción |
Rendimiento |
Precio unitario |
Importe |
1 |
Materiales |
||||
mt04lvc010c |
Ud |
Ladrillo cerámico hueco doble, para revestir, 24x11,5x9 cm, para uso en fábrica protegida (pieza P), densidad 780 kg/m³, según UNE-EN 771-1. |
33,000 |
0,29 |
9,57 |
mt08aaa010a |
m³ |
Agua. |
0,016 |
1,50 |
0,02 |
mt09mif010ca |
t |
Mortero industrial para albañilería, de cemento, color gris, categoría M-5 (resistencia a compresión 5 N/mm²), suministrado en sacos, según UNE-EN 998-2. |
0,090 |
53,48 |
4,81 |
mt13vap020a |
m² |
Plancha de plomo laminado de 3 mm de espesor, para formación de canalón oculto en cubierta inclinada. |
1,100 |
52,11 |
57,32 |
mt13vap021b |
Ud |
Clavos de acero galvanizado de 3 mm de diámetro y 50 mm de longitud, con junta estanca de plomo, para fijación de de piezas conformadas "in situ" en canalón oculto. |
4,000 |
0,09 |
0,36 |
mt14pap100b |
kg |
Emulsión asfáltica de base acuosa, tipo EA según UNE 104231. |
0,200 |
2,20 |
0,44 |
Subtotal materiales: |
72,52 |
||||
2 |
Equipo y maquinaria |
||||
mq08sol020 |
h |
Equipo y elementos auxiliares para soldadura eléctrica. |
0,100 |
3,42 |
0,34 |
Subtotal equipo y maquinaria: |
0,34 |
||||
3 |
Mano de obra |
||||
mo020 |
h |
Oficial 1ª construcción. |
0,300 |
22,13 |
6,64 |
mo077 |
h |
Ayudante construcción. |
0,300 |
21,02 |
6,31 |
mo113 |
h |
Peón ordinario construcción. |
0,390 |
20,78 |
8,10 |
mo032 |
h |
Oficial 1ª aplicador de productos impermeabilizantes. |
0,100 |
22,13 |
2,21 |
mo070 |
h |
Ayudante aplicador de productos impermeabilizantes. |
0,100 |
21,02 |
2,10 |
Subtotal mano de obra: |
25,36 |
||||
4 |
Costes directos complementarios |
||||
% |
Costes directos complementarios |
2,000 |
98,22 |
1,96 |
|
Coste de mantenimiento decenal: 8,01€ en los primeros 10 años. |
Costes directos (1+2+3+4): |
100,18 |
Referencia y título de la norma |
Aplicabilidad(a) |
Obligatoriedad(b) |
Sistema(c) |
EN 771-1:2011+A1:2015 |
10.6.2016 |
10.6.2017 |
2+/4 |
Especificaciones de piezas para fábrica de albañilería. Parte 1: Piezas de arcilla cocida. |
|||
EN 998-2:2016 |
11.8.2017 |
11.8.2018 |
2+/4 |
Especificaciones de los morteros para albañilería. Parte 2: Morteros para albañilería |
(a) Fecha de aplicabilidad de la norma armonizada
(b) Fecha en que finaliza el período de coexistencia
(c) Sistema de evaluación y verificación de la constancia de las prestaciones
Pliego de condiciones
UNIDAD DE OBRA ISC020: CANALÓN OCULTO EN ZONA INTERMEDIA DEL FALDÓN. MEDIDAS PARA ASEGURAR LA COMPATIBILIDAD ENTRE LOS DIFERENTES PRODUCTOS, ELEMENTOS Y SISTEMAS CONSTRUCTIVOS QUE COMPONEN LA UNIDAD DE OBRA. Se evitará el contacto directo de la plancha de plomo con el yeso, los morteros de cemento frescos y las maderas duras como el roble, el castaño o la teca. CARACTERÍSTICAS TÉCNICAS Formación de canalón oculto situado en la zona intermedia del faldón para recogida de aguas de cubierta, mediante plancha de plomo laminado de 3,00 mm de espesor, conformada "in situ", de 1250 mm de desarrollo, con uniones soldadas, fijado con clavos sobre cajeado de ladrillo cerámico hueco doble, de 11,5 cm de espesor, recibido con mortero de cemento, industrial, M-5 y revestido en su superficie con una capa de emulsión asfáltica. NORMATIVA DE APLICACIÓN
Instalación: CTE. DB-HS Salubridad. CRITERIO DE MEDICIÓN EN PROYECTO Longitud medida según documentación gráfica de Proyecto. CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA DEL SOPORTE. Se comprobará que su situación y recorrido se corresponden con los de Proyecto, y que hay espacio suficiente para su instalación. AMBIENTALES. Se suspenderán los trabajos cuando llueva, nieve o la velocidad del viento sea superior a 50 km/h. PROCESO DE EJECUCIÓN FASES DE EJECUCIÓN. Limpieza y preparación de la superficie. Formación de cajeado de fábrica de ladrillo. Aplicación de una capa de emulsión asfáltica. Conformado y colocación de canalón y piezas especiales. Ejecución de las uniones por soldadura. Conexionado y comprobación de su correcto funcionamiento. CONDICIONES DE TERMINACIÓN. El canalón no presentará fugas. El agua circulará correctamente. CONSERVACIÓN Y MANTENIMIENTO. Se protegerá frente a golpes. CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO Se medirá la longitud realmente ejecutada según especificaciones de Proyecto. |
Residuos generados
Código LER |
Tipo |
Peso (kg) |
Volumen (l) |
17 01 02 |
Ladrillos. |
2,818 |
2,254 |
17 01 01 |
Hormigón (hormigones, morteros y prefabricados). |
1,701 |
1,134 |
17 04 03 |
Plomo. |
1,212 |
0,808 |
Residuos generados: |
5,731 |
4,196 |
|
15 01 01 |
Envases de papel y cartón. |
0,771 |
1,028 |
17 02 03 |
Plástico. |
0,089 |
0,148 |
17 02 01 |
Madera. |
0,377 |
0,343 |
Envases: |
1,237 |
1,519 |
|
Total residuos: |
6,968 |
5,715 |
