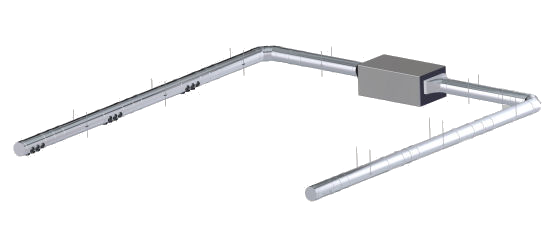

| Conducto para la distribución de aire climatizado. Sistema "DINAK" | ||
| ICR200 | Conducto para la distribución de aire climatizado. Sistema "DINAK" | |
|
Conducto de impulsión para la distribución de aire climatizado, formado por tubo de doble pared con aislamiento, modelo Dinakair Impulsión DP Galva/304 "DINAK", de 200 mm de diámetro interior, compuesto por pared interior de acero galvanizado y pared exterior de acero inoxidable AISI 304, con aislamiento de lana de roca entre paredes, de 30 mm de espesor y 100 kg/m³ de densidad. Incluso accesorios y material auxiliar para montaje y sujeción a la obra. | ||
Precio |
|
Exportación |
 |
UNIDAD DE OBRA ICR200: CONDUCTO PARA LA DISTRIBUCIÓN DE AIRE CLIMATIZADO. SISTEMA "DINAK".
MEDIDAS PARA ASEGURAR LA COMPATIBILIDAD ENTRE LOS DIFERENTES PRODUCTOS, ELEMENTOS Y SISTEMAS CONSTRUCTIVOS QUE COMPONEN LA UNIDAD DE OBRA.
Para evitar que se produzca el fenómeno electroquímico de la corrosión galvánica entre metales con diferente potencial, se tomarán las siguientes medidas: evitar el contacto físico entre ellos, aislar eléctricamente los metales con diferente potencial y evitar el contacto entre los elementos metálicos y el yeso. No se utilizará la tubería de la instalación como toma de tierra.
CARACTERÍSTICAS TÉCNICAS
Conducto de impulsión para la distribución de aire climatizado, formado por tubo de doble pared con aislamiento, modelo Dinakair Impulsión DP Galva/304 "DINAK", de 200 mm de diámetro interior, compuesto por pared interior de acero galvanizado y pared exterior de acero inoxidable AISI 304, con aislamiento de lana de roca entre paredes, de 30 mm de espesor y 100 kg/m³ de densidad. Incluso accesorios y material auxiliar para montaje y sujeción a la obra.
CRITERIO DE MEDICIÓN EN PROYECTO
Longitud medida según documentación gráfica de Proyecto.
CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA
DEL SOPORTE.
Se comprobará que su situación y recorrido se corresponden con los de Proyecto, y que hay espacio suficiente para su instalación.
PROCESO DE EJECUCIÓN
FASES DE EJECUCIÓN.
Replanteo. Presentación de tubos, accesorios, piezas especiales y módulos finales. Fijación del material auxiliar para montaje y sujeción a la obra. Montaje. Conexionado y comprobación de su correcto funcionamiento. Realización de pruebas de servicio.
CONDICIONES DE TERMINACIÓN.
Los conductos y embocaduras quedarán estancos.
PRUEBAS DE SERVICIO.
Prueba de resistencia mecánica y estanqueidad.
Normativa de aplicación: UNE-EN 1507. Ventilación de edificios. Conductos de aire de chapa metálica de sección rectangular. Requisitos de resistencia y estanquidad
CONSERVACIÓN Y MANTENIMIENTO.
No albergarán conducciones de otras instalaciones mecánicas o eléctricas ni serán atravesados por éstas.
CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO
Se medirá la longitud realmente ejecutada según especificaciones de Proyecto.
