IPE010

Ud

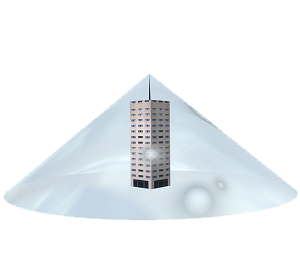

Pararrayos de punta Franklin.

8.348,02€

Sistema externo de protección frente al rayo, formado por pararrayos tipo Franklin, con semiángulo de protección de 25° para un nivel de protección 1 según DB SUA Seguridad de utilización y accesibilidad (CTE), colocado en pared o estructura sobre mástil telescópico de acero galvanizado en caliente, de 8 m de longitud, 2" de diámetro en la base y 1 1/2" de diámetro en punta. Incluso soportes, piezas especiales, pletina conductora de cobre estañado, vías de chispas, contador de los impactos de rayo recibidos, pieza de adaptación cabezal-mástil y acoplamiento cabezal-mástil-conductor, de latón, para mástil de 1 1/2" y bajante interior de pletina conductora de 30x2 mm, tubo de protección de la bajada y toma de tierra con pletina conductora de cobre estañado.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt41pea020ea

Ud

Pararrayos tipo Franklin, con punta múltiple formada por pieza central, vástago principal y cuatro laterales, con semiángulo de protección de 25° para un nivel de protección 1 según DB SUA Seguridad de utilización y accesibilidad (CTE), fabricado en acero inoxidable de 16 mm de diámetro según UNE-EN 62305-1, incluso pieza de adaptación cabezal-mástil y acoplamiento cabezal-mástil-conductor, de latón, para mástil de 1 1/2" y bajante interior de pletina conductora de 30x2 mm.

1,000

224,68

224,68

mt41paa025a

Ud

Mástil telescópico de acero galvanizado en caliente, de 8 m de longitud, 2" de diámetro en la base y 1 1/2" de diámetro en punta, para fijación a muro o estructura.

1,000

862,52

862,52

mt41paa030b

Ud

Sistema de anclaje para mástiles formado por tres soportes en forma de U, de acero galvanizado en caliente, de 30 cm de longitud y 8 mm de espesor, para fijación con tornillos a pared.

1,000

181,69

181,69

mt41pca010a

m

Pletina conductora de cobre estañado, desnuda, de 30x2 mm.

61,500

53,69

3.301,94

mt41paa056a

Ud

Soporte piramidal para conductor de 8 mm de diámetro o pletina conductora de entre 30x2 mm y 30x3,5 mm de sección, para fijación de la grapa a superficies horizontales.

16,000

10,19

163,04

mt41paa050a

Ud

Grapa de acero inoxidable, para fijación de pletina conductora de entre 30x2 mm y 30x3,5 mm de sección a pared.

20,000

23,00

460,00

mt41paa070a

Ud

Vía de chispas, para mástil de antena y conexión a pletina de cobre estañado.

1,000

270,73

270,73

mt41paa080a

Ud

Vía de chispas, para unión entre tomas de tierra.

1,000

252,10

252,10

mt41paa053a

Ud

Manguito de latón de 55x55 mm con placa intermedia, para unión múltiple de cables de cobre de 8 a 10 mm de diámetro y pletinas conductoras de cobre estañado de 30x2 mm.

2,000

30,46

60,92

mt41paa060a

Ud

Contador mecánico de los impactos de rayo recibidos por el sistema de protección.

1,000

492,01

492,01

mt41paa052a

Ud

Manguito seccionador de latón, de 70x50x15 mm, con sistema de bisagra, para unión de pletinas conductoras de entre 30x2 mm y 30x3,5 mm de sección.

1,000

39,33

39,33

mt41pca020a

Ud

Tubo de acero galvanizado, de 2 m de longitud, para la protección de la bajada de la pletina conductora.

1,000

53,44

53,44

mt35ata010a

Ud

Arqueta de polipropileno para toma de tierra, de 250x250x250 mm, con tapa de registro.

3,000

123,56

370,68

mt35ata020a

Ud

Puente para comprobación de puesta a tierra de la instalación eléctrica.

2,000

93,68

187,36

mt35ate020a

Ud

Electrodo para red de toma de tierra cobreado con 254 µm, fabricado en acero, de 14,3 mm de diámetro y 2 m de longitud.

2,000

47,04

94,08

mt41paa140a

Ud

Pieza de latón, para unión de electrodo de toma de tierra a cable de cobre de 8 a 10 mm de diámetro o pletina conductora de cobre estañado de 30x2 mm.

2,000

19,92

39,84

mt35ate010a

Ud

Electrodo dinámico para red de toma de tierra, de 28 mm de diámetro y 2,5 m de longitud, de larga duración, con efecto condensador.

1,000

352,65

352,65

mt35ata030a

Ud

Bote de 5 kg de gel concentrado, ecológico y no corrosivo, para la preparación de 20 litros de mejorador de la conductividad de puestas a tierra.

2,000

93,55

187,10

Subtotal materiales:

7.594,11

2

Mano de obra

mo007

h

Oficial 1ª instalador de pararrayos.

13,500

22,74

306,99

mo106

h

Ayudante instalador de pararrayos.

13,500

20,98

283,23

Subtotal mano de obra:

590,22

3

Costes directos complementarios

%

Costes directos complementarios

2,000

8.184,33

163,69

Coste de mantenimiento decenal: 417,40€ en los primeros 10 años.

Costes directos (1+2+3):

8.348,02

UNIDAD DE OBRA IPE010: PARARRAYOS DE PUNTA FRANKLIN.

CARACTERÍSTICAS TÉCNICAS

Sistema externo de protección frente al rayo, formado por pararrayos tipo Franklin, con semiángulo de protección de 25° para un nivel de protección 1 según DB SUA Seguridad de utilización y accesibilidad (CTE), colocado en pared o estructura sobre mástil telescópico de acero galvanizado en caliente, de 8 m de longitud, 2" de diámetro en la base y 1 1/2" de diámetro en punta. Incluso soportes, piezas especiales, pletina conductora de cobre estañado, vías de chispas, contador de los impactos de rayo recibidos, pieza de adaptación cabezal-mástil y acoplamiento cabezal-mástil-conductor, de latón, para mástil de 1 1/2" y bajante interior de pletina conductora de 30x2 mm, tubo de protección de la bajada y toma de tierra con pletina conductora de cobre estañado.

NORMATIVA DE APLICACIÓN

Instalación:

CRITERIO DE MEDICIÓN EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

FASES DE EJECUCIÓN.

Replanteo. Colocación del mástil. Ejecución de la toma de tierra. Montaje, conexionado y comprobación de su correcto funcionamiento. Realización de pruebas de servicio.

PRUEBAS DE SERVICIO.

Prueba de resistencia eléctrica.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.

Código LER

Tipo

Peso (kg)

Volumen (l)

17 04 01

Cobre, bronce, latón.

0,788

0,525

17 04 05

Hierro y acero.

0,055

0,026

Residuos generados:

0,843

0,552

15 01 01

Envases de papel y cartón.

1,111

1,481

17 02 03

Plástico.

0,710

1,183

Envases:

1,821

2,665

Total residuos:

2,664

3,216
