Junta de dilatación en pavimento continuo de hormigón. Sistema Cosinus Slide HCJ "FIBRATEC"
RSN200 Junta de dilatación en pavimento continuo de hormigón. Sistema Cosinus Slide HCJ "FIBRATEC"

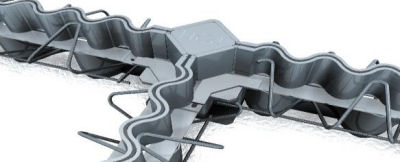

Junta de dilatación en pavimento continuo de hormigón de entre 90 y 120 mm de espesor, sistema Cosinus Slide HCJ "FIBRATEC", compuesto por: perfil Cosinus Slide HCJ 90-120 "FIBRATEC", de acero natural, formado por perfiles ondulados superiores de 5 mm de espesor, placas horizontales de 4 mm de espesor, perfiles ondulados inferiores de 2 mm de espesor y patas ajustables de 1,5 mm de espesor y 40 mm de altura, fijación con barras corrugadas de acero.
Precio

85,24€

m
Exportación
Arrastrar BC3 sobre 'Arquímedes' u otro programa de mediciones y presupuestos. Arrastrar BC3 sobre 'Arquímedes'. Abrir este contenido en 'Excel' Abrir este contenido en 'Excel 2003' o anteriores
Enviar sugerencia

Casa comercial
Sistema
Documentación
FIBRATEC. Cosinus Slide HCJ. Información.
FIBRATEC. Cosinus Slide HCJ. Ficha técnica.
FIBRATEC. Cosinus Slide HCJ. Ficha técnica.
FIBRATEC. Cosinus Slide HCJ. Catálogo.

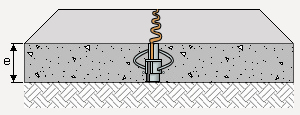

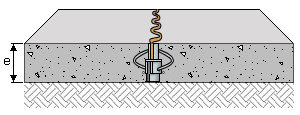

Espesor de la solera (mm)

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1



Materiales



mt07jfi010a

m

Perfil Cosinus Slide HCJ 90-120 "FIBRATEC", de acero natural, formado por perfiles ondulados superiores de 5 mm de espesor, placas horizontales de 4 mm de espesor, perfiles ondulados inferiores de 2 mm de espesor y patas ajustables de 1,5 mm de espesor y 40 mm de altura; de 2,6 m de longitud, para junta de dilatación en pavimento continuo de hormigón.

1,000

60,91

60,91

mt07jfi001

Ud

Barra corrugada de acero, de 600 mm de longitud y 14 mm de diámetro.

2,300

1,68

3,86


Subtotal materiales:

64,77

2



Equipo y maquinaria



mq08sol020

h

Equipo y elementos auxiliares para soldadura eléctrica.

0,200

3,42

0,68


Subtotal equipo y maquinaria:

0,68

3



Mano de obra



mo019

h

Oficial 1ª soldador.

0,200

23,41

4,68

mo020

h

Oficial 1ª construcción.

0,300

23,10

6,93

mo113

h

Peón ordinario construcción.

0,300

21,69

6,51


Subtotal mano de obra:

18,12

4



Costes directos complementarios




%

Costes directos complementarios

2,000

83,57

1,67


Costes directos (1+2+3+4):

85,24


UNIDAD DE OBRA RSN200: JUNTA DE DILATACIÓN EN PAVIMENTO CONTINUO DE HORMIGÓN. SISTEMA COSINUS SLIDE HCJ "FIBRATEC".


CARACTERÍSTICAS TÉCNICAS

Junta de dilatación en pavimento continuo de hormigón de entre 90 y 120 mm de espesor, sistema Cosinus Slide HCJ "FIBRATEC", compuesto por: perfil Cosinus Slide HCJ 90-120 "FIBRATEC", de acero natural, formado por perfiles ondulados superiores de 5 mm de espesor, placas horizontales de 4 mm de espesor, perfiles ondulados inferiores de 2 mm de espesor y patas ajustables de 1,5 mm de espesor y 40 mm de altura, fijación con barras corrugadas de acero.



NORMATIVA DE APLICACIÓN

Ejecución: NTE-RSC. Revestimientos de suelos: Continuos.


CRITERIO DE MEDICIÓN EN PROYECTO

Longitud medida según documentación gráfica de Proyecto.



CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA


DEL CONTRATISTA.

La puesta en obra del sistema sólo podrá ser realizada por empresas especializadas y cualificadas, reconocidas por el fabricante y bajo su control técnico.



FASES DE EJECUCIÓN.

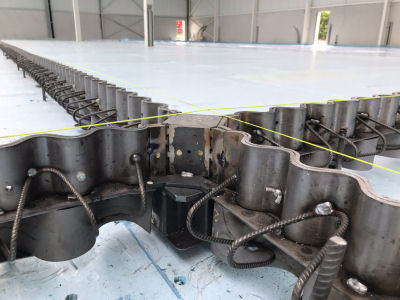

Replanteo de la junta. Colocación y aplomado de miras de referencia. Tendido de hilos entre miras. Colocación del perfil. Realización de taladros. Colocación de las barras corrugadas de acero. Fijación de las barras corrugadas de acero con soldadura. Resolución de encuentros.



CONSERVACIÓN Y MANTENIMIENTO.

Se evitará la actuación sobre el elemento de acciones mecánicas no previstas en el cálculo.



CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá la longitud realmente ejecutada según especificaciones de Proyecto.
