| Trasdosado autoportante de placas de arcilla | ||
| RRA005 | Trasdosado autoportante de placas de arcilla | |
|

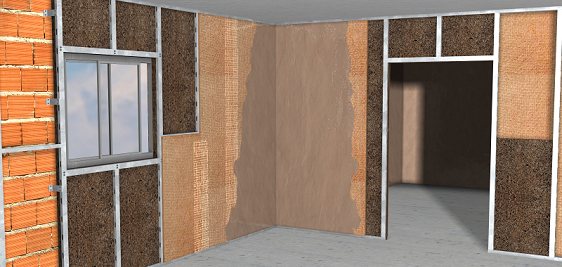

Trasdosado autoportante arriostrado, de 70 mm de espesor total, formado por placa de arcilla tipo estándar de 20 mm de espesor, atornillada directamente a una estructura autoportante de acero galvanizado formada por canales horizontales, sólidamente fijados al suelo y al techo y montantes verticales de 50 mm y 0,6 mm de espesor con una modulación de 400 mm y con disposición normal "N", montados sobre canales y fijados al paramento vertical. Incluso banda desolidarizadora; fijaciones para el anclaje de los perfiles metálicos; tornillería para la fijación de las placas y malla de fibras de yute y mortero natural de arcilla sin aditivos, para regularización de superficies. | ||
Precio |
|
Exportación |
 |
UNIDAD DE OBRA RRA005: TRASDOSADO AUTOPORTANTE DE PLACAS DE ARCILLA.
MEDIDAS PARA ASEGURAR LA COMPATIBILIDAD ENTRE LOS DIFERENTES PRODUCTOS, ELEMENTOS Y SISTEMAS CONSTRUCTIVOS QUE COMPONEN LA UNIDAD DE OBRA.
Todo elemento metálico que esté en contacto con las placas estará protegido contra la corrosión. Las tuberías que discurran entre paneles de aislamiento estarán debidamente aisladas para evitar condensaciones.
CARACTERÍSTICAS TÉCNICAS
Trasdosado autoportante arriostrado, de 70 mm de espesor total, formado por placa de arcilla tipo estándar de 20 mm de espesor, atornillada directamente a una estructura autoportante de acero galvanizado formada por canales horizontales, sólidamente fijados al suelo y al techo y montantes verticales de 50 mm y 0,6 mm de espesor con una modulación de 400 mm y con disposición normal "N", montados sobre canales y fijados al paramento vertical. Incluso banda desolidarizadora; fijaciones para el anclaje de los perfiles metálicos; tornillería para la fijación de las placas y malla de fibras de yute y mortero natural de arcilla sin aditivos, para regularización de superficies.
NORMATIVA DE APLICACIÓN
Montaje:
- |
CTE. DB-SI Seguridad en caso de incendio. |
- |
CTE. DB-HR Protección frente al ruido. |
- |
CTE. DB-HE Ahorro de energía. |
CRITERIO DE MEDICIÓN EN PROYECTO
Superficie medida según documentación gráfica de Proyecto, sin duplicar esquinas ni encuentros.
CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA
DEL SOPORTE.
Antes de iniciar los trabajos de montaje, se comprobará que se encuentran terminados la estructura, los cerramientos y la cubierta del edificio. La superficie horizontal de asiento de las placas debe estar nivelada y el solado, a ser posible, colocado y terminado, salvo cuando el solado pueda resultar dañado durante los trabajos de montaje; en este caso, deberá estar terminada su base de asiento. Los techos de la obra estarán acabados, siendo necesario que la superficie inferior del forjado quede revestida si no se van a realizar falsos techos. Las instalaciones, tanto de fontanería y calefacción como de electricidad, deberán encontrarse con las tomas de planta en espera, para su distribución posterior por el interior de los tabiques. Los conductos de ventilación y las bajantes estarán colocados.
PROCESO DE EJECUCIÓN
FASES DE EJECUCIÓN.
Replanteo y trazado en el forjado inferior y en el superior de los perfiles. Colocación de banda de estanqueidad y canales inferiores, sobre solado terminado o base de asiento. Colocación de banda de estanqueidad y canales superiores, bajo forjados. Colocación y fijación de los montantes sobre los elementos horizontales. Corte de las placas. Fijación de las placas. Replanteo de las cajas para alojamiento de mecanismos eléctricos y de paso de instalaciones, y posterior perforación de las placas. Tratamiento de juntas. Preparación del mortero. Aplicación del mortero.
CONDICIONES DE TERMINACIÓN.
El conjunto será resistente y estable. Quedará plano y aplomado.
CONSERVACIÓN Y MANTENIMIENTO.
Se protegerá frente a golpes. Se evitarán las humedades y la colocación de elementos pesados sobre las placas.
CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO
Se medirá la superficie realmente ejecutada según especificaciones de Proyecto, sin duplicar esquinas ni encuentros.
CRITERIO DE VALORACIÓN ECONÓMICA
El precio incluye la resolución de encuentros y puntos singulares, pero no incluye el aislamiento a colocar entre las placas y el paramento.
