RRY090 |
m² |
Trasdosado autoportante de placas de yeso laminado con aislamiento termoacústico. Sistema "ISOVER". |
36,35€ |
|
Trasdosado autoportante arriostrado con aislamiento termoacústico, sistema Optima "ISOVER", con nivel de calidad del acabado estándar (Q2), formado por placa de yeso laminado A / UNE-EN 520 - 1200 / 3000 / 6 / con los bordes longitudinales afinados, BA 6 "PLACO", atornillada directamente a una estructura autoportante arriostrada, de acero galvanizado, compuesta por perfiles horizontales Optima U ST "ISOVER", sólidamente fijados al suelo y al techo y maestras verticales Optima 240 "ISOVER", con una modulación de 600 mm, fijadas al paramento vertical, y aislamiento de panel semirrígido de lana mineral, Geowall 37 "ISOVER", según UNE-EN 13162, no revestido, de 40 mm de espesor, resistencia térmica 1,081 m²K/W, conductividad térmica 0,037 W/(mK), colocado en el espacio entre el paramento y las maestras. Incluso fijaciones, pasta y cinta para el tratamiento de juntas y accesorios de montaje. El precio incluye la resolución de encuentros y puntos singulares. |
|
Código |
Unidad |
Descripción |
Rendimiento |
Precio unitario |
Importe |
|
1 |
Materiales |
||||
|
mt12psg041a |
m |
Banda autoadhesiva desolidarizante de espuma de poliuretano de celdas cerradas, de 3,2 mm de espesor y 30 mm de anchura, resistencia térmica 0,10 m²K/W, conductividad térmica 0,032 W/(mK). |
1,000 |
0,14 |
0,14 |
|
mt12qso010 |
m |
Perfil asimétrico en U de acero galvanizado, Optima U ST "ISOVER", de 20 mm de altura de alma, y 15 mm y 25 mm de longitud de cada ala. |
1,000 |
0,60 |
0,60 |
|
mt12psg220 |
Ud |
Fijación compuesta por taco y tornillo 5x27. |
1,600 |
0,06 |
0,10 |
|
mt12qso030a |
Ud |
Apoyo Optima 2 75-160 "ISOVER", para paneles de lana mineral de 160 mm de espesor máximo. |
2,000 |
1,08 |
2,16 |
|
mt12qso031 |
Ud |
Accesorio de unión Optima "ISOVER", para perfiles del sistema Optima. |
2,000 |
0,94 |
1,88 |
|
mt16lri010bo |
m² |
Panel semirrígido de lana mineral, Geowall 37 "ISOVER", según UNE-EN 13162, no revestido, de 40 mm de espesor, resistencia térmica 1,081 m²K/W, conductividad térmica 0,037 W/(mK), coeficiente de absorción acústica medio 0,7 para una frecuencia de 500 Hz y Euroclase A1 de reacción al fuego según UNE-EN 13501-1. |
1,050 |
3,30 |
3,47 |
|
mt16aaa030 |
m |
Cinta autoadhesiva para sellado de juntas. |
0,440 |
0,30 |
0,13 |
|
mt12qso020a |
m |
Maestra Optima 240 "ISOVER", de acero galvanizado. |
2,000 |
1,35 |
2,70 |
|
mt12plk010aaaga |
m² |

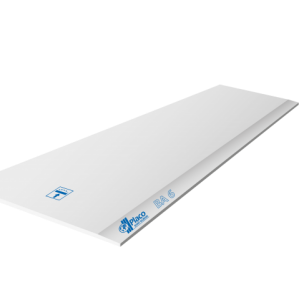

Placa de yeso laminado A / UNE-EN 520 - 1200 / 3000 / 6 / con los bordes longitudinales afinados, BA 6 "PLACO", formada por un alma de yeso de origen natural embutida e íntimamente ligada a dos láminas de cartón fuerte. |
1,050 |
6,29 |
6,60 |
|
mt12psg081c |
Ud |
Tornillo autoperforante 3,5x25 mm. |
16,000 |
0,01 |
0,16 |
|
mt12plm010a |
kg |
Pasta de secado en polvo SN "PLACO"; Euroclase A2-s1, d0 de reacción al fuego, según UNE-EN 13501-1, rango de temperatura de trabajo de 5 a 30°C, para aplicación manual con cinta de juntas, según UNE-EN 13963; para el tratamiento de las juntas de las placas de yeso laminado. |
0,350 |
1,13 |
0,40 |
|
mt12plj010a |
m |
Cinta microperforada de papel "PLACO", de 50 mm de anchura, según UNE-EN 13963, para acabado de juntas de placas de yeso laminado. |
1,400 |
0,05 |
0,07 |
|
Subtotal materiales: |
18,41 |
||||
|
2 |
Mano de obra |
||||
|
mo054 |
h |
Oficial 1ª montador de aislamientos. |
0,120 |
22,74 |
2,73 |
|
mo101 |
h |
Ayudante montador de aislamientos. |
0,075 |
21,02 |
1,58 |
|
mo053 |
h |
Oficial 1ª montador de prefabricados interiores. |
0,360 |
22,74 |
8,19 |
|
mo100 |
h |
Ayudante montador de prefabricados interiores. |
0,225 |
21,02 |
4,73 |
|
Subtotal mano de obra: |
17,23 |
||||
|
3 |
Costes directos complementarios |
||||
|
% |
Costes directos complementarios |
2,000 |
35,64 |
0,71 |
|
|
Coste de mantenimiento decenal: 4,00€ en los primeros 10 años. |
Costes directos (1+2+3): |
36,35 |
|||
|
Referencia y título de la norma |
Aplicabilidad(a) |
Obligatoriedad(b) |
Sistema(c) |
|
EN 13162:2012+A1:2015 |
10.7.2015 |
10.7.2016 |
1/3/4 |
|
Productos aislantes térmicos para aplicaciones en la edificación. Productos manufacturados de lana mineral (MW). Especificación. |
|||
|
EN 520:2004+A1:2009 |
1.6.2010 |
1.12.2010 |
3/4 |
|
Placas de yeso laminado. Definiciones, especificaciones y métodos de ensayo. |
|||
|
EN 13963:2005 |
1.3.2006 |
1.3.2007 |
3/4 |
|
Material de juntas para placas de yeso laminado. Definiciones, especificaciones y métodos de ensayo. |
|||
|
EN 13963:2005/AC:2006 |
1.1.2007 |
1.1.2007 |
(a) Fecha de aplicabilidad de la norma armonizada
(b) Fecha en que finaliza el período de coexistencia
(c) Sistema de evaluación y verificación de la constancia de las prestaciones
Pliego de condiciones
|
UNIDAD DE OBRA RRY090: TRASDOSADO AUTOPORTANTE DE PLACAS DE YESO LAMINADO CON AISLAMIENTO TERMOACÚSTICO. SISTEMA "ISOVER". MEDIDAS PARA ASEGURAR LA COMPATIBILIDAD ENTRE LOS DIFERENTES PRODUCTOS, ELEMENTOS Y SISTEMAS CONSTRUCTIVOS QUE COMPONEN LA UNIDAD DE OBRA. Todo elemento metálico que esté en contacto con las placas estará protegido contra la corrosión. Las tuberías que discurran entre paneles de aislamiento estarán debidamente aisladas para evitar condensaciones. CARACTERÍSTICAS TÉCNICAS Trasdosado autoportante arriostrado con aislamiento termoacústico, sistema Optima "ISOVER", con nivel de calidad del acabado estándar (Q2), formado por placa de yeso laminado A / UNE-EN 520 - 1200 / 3000 / 6 / con los bordes longitudinales afinados, BA 6 "PLACO", atornillada directamente a una estructura autoportante arriostrada, de acero galvanizado, compuesta por perfiles horizontales Optima U ST "ISOVER", sólidamente fijados al suelo y al techo y maestras verticales Optima 240 "ISOVER", con una modulación de 600 mm, fijadas al paramento vertical, y aislamiento de panel semirrígido de lana mineral, Geowall 37 "ISOVER", según UNE-EN 13162, no revestido, de 40 mm de espesor, resistencia térmica 1,081 m²K/W, conductividad térmica 0,037 W/(mK), colocado en el espacio entre el paramento y las maestras. Incluso fijaciones, pasta y cinta para el tratamiento de juntas y accesorios de montaje. NORMATIVA DE APLICACIÓN Montaje:
CRITERIO DE MEDICIÓN EN PROYECTO Superficie medida según documentación gráfica de Proyecto, sin duplicar esquinas ni encuentros, siguiendo los criterios de medición expuestos en la norma UNE 92305. CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA DEL SOPORTE. Antes de iniciar los trabajos de montaje, se comprobará que se encuentran terminados la estructura, los cerramientos y la cubierta del edificio. La superficie horizontal de asiento de las placas debe estar nivelada y el solado, a ser posible, colocado y terminado, salvo cuando el solado pueda resultar dañado durante los trabajos de montaje; en este caso, deberá estar terminada su base de asiento. Los techos de la obra estarán acabados, siendo necesario que la superficie inferior del forjado quede revestida si no se van a realizar falsos techos. Las instalaciones, tanto de fontanería y calefacción como de electricidad, deberán encontrarse con las tomas de planta en espera, para su distribución posterior por el interior de los tabiques. Los conductos de ventilación y las bajantes estarán colocados. PROCESO DE EJECUCIÓN FASES DE EJECUCIÓN. Replanteo y marcado. Nivelación y limpieza de la base. Colocación de la banda resiliente en los perfiles perimetrales. Colocación de elementos horizontales sólidamente fijados al suelo y al techo. Colocación de los apoyos intermedios. Corte y preparación del aislamiento. Colocación del aislamiento. Colocación de las llaves de los apoyos. Colocación de las maestras, arriostrándolas. Corte de las placas. Presentación y posterior colocación de las placas sobre las maestras previo replanteo de los huecos para paso de instalaciones y mecanismos. Tratamiento de juntas. CONDICIONES DE TERMINACIÓN. La protección de la totalidad de la superficie será homogénea. No existirán puentes térmicos. CONSERVACIÓN Y MANTENIMIENTO. Se protegerá el aislamiento frente a la humedad y a la disgregación hasta que se finalice el trasdosado. CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO Se medirá la superficie realmente ejecutada según especificaciones de Proyecto, sin duplicar esquinas ni encuentros, siguiendo los criterios de medición expuestos en la norma UNE 92305. CRITERIO DE VALORACIÓN ECONÓMICA El precio incluye la resolución de encuentros y puntos singulares. |
|||||||||||||||||
Residuos generados
|
Código LER |
Tipo |
Peso (kg) |
Volumen (l) |
|
17 04 05 |
Hierro y acero. |
0,021 |
0,010 |
|
17 06 04 |
Materiales de aislamiento distintos de los especificados en los códigos 17 06 01 y 17 06 03. |
0,081 |
0,135 |
|
17 08 02 |
Materiales de construcción a partir de yeso distintos de los especificados en el código 17 08 01. |
0,124 |
0,124 |
|
Residuos generados: |
0,226 |
0,269 |
|
|
15 01 01 |
Envases de papel y cartón. |
0,016 |
0,021 |
|
17 02 03 |
Plástico. |
0,051 |
0,085 |
|
Envases: |
0,067 |
0,106 |
|
|
Total residuos: |
0,293 |
0,375 |
