| Trasdosado autoportante de placas de yeso laminado reforzado con fibras, sobre muro estructural exterior de madera | ||
| RRF010 | Trasdosado autoportante de placas de yeso laminado reforzado con fibras, sobre muro estructural exterior de madera | |
|

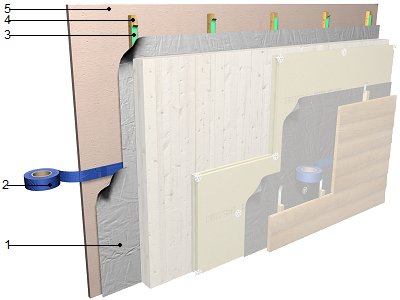

Trasdosado autoportante libre, sobre muro estructural exterior de madera, de 36,5 mm de espesor total, con nivel de calidad del acabado estándar (Q2), formado por placa de yeso laminado reforzado con fibras tipo estándar de 12,5 mm de espesor, anclada a el muro estructural de panel contralaminado de madera (CLT) con rastreles de madera de pino pinaster (Pinus pinaster), de 24x48 mm de sección, sin tratar y lámina de polietileno, de 0,2 mm de espesor y 85 g/m², (Euroclase E de reacción al fuego) que actúa como barrera de vapor, sellada con cinta autoadhesiva, de geotextil no tejido de polipropileno, con adhesivo acrílico sin disolventes y película de separación de papel siliconado, de 6 cm de anchura. Incluso tornillería para la fijación de las placas y pasta y cinta para el tratamiento de juntas entre placas. | ||
Precio |
|
Exportación |
 |
UNIDAD DE OBRA RRF010: TRASDOSADO AUTOPORTANTE DE PLACAS DE YESO LAMINADO REFORZADO CON FIBRAS, SOBRE MURO ESTRUCTURAL EXTERIOR DE MADERA.
MEDIDAS PARA ASEGURAR LA COMPATIBILIDAD ENTRE LOS DIFERENTES PRODUCTOS, ELEMENTOS Y SISTEMAS CONSTRUCTIVOS QUE COMPONEN LA UNIDAD DE OBRA.
Todo elemento metálico que esté en contacto con las placas estará protegido contra la corrosión. Las tuberías que discurran entre paneles de aislamiento estarán debidamente aisladas para evitar condensaciones.
CARACTERÍSTICAS TÉCNICAS
Trasdosado autoportante libre, sobre muro estructural exterior de madera, de 36,5 mm de espesor total, con nivel de calidad del acabado estándar (Q2), formado por placa de yeso laminado reforzado con fibras tipo estándar de 12,5 mm de espesor, anclada a el muro estructural de panel contralaminado de madera (CLT) con rastreles de madera de pino pinaster (Pinus pinaster), de 24x48 mm de sección, sin tratar y lámina de polietileno, de 0,2 mm de espesor y 85 g/m², (Euroclase E de reacción al fuego) que actúa como barrera de vapor, sellada con cinta autoadhesiva, de geotextil no tejido de polipropileno, con adhesivo acrílico sin disolventes y película de separación de papel siliconado, de 6 cm de anchura. Incluso tornillería para la fijación de las placas y pasta y cinta para el tratamiento de juntas entre placas.
NORMATIVA DE APLICACIÓN
Montaje:
- |
CTE. DB-SI Seguridad en caso de incendio. |
- |
CTE. DB-HR Protección frente al ruido. |
- |
CTE. DB-HE Ahorro de energía. |
- |
UNE 102043. Montaje de los sistemas constructivos con placa de yeso laminado (PYL). Tabiques, trasdosados y techos. Definiciones, aplicaciones y recomendaciones. |
CRITERIO DE MEDICIÓN EN PROYECTO
Superficie medida según documentación gráfica de Proyecto, sin duplicar esquinas ni encuentros, siguiendo los criterios de medición expuestos en la norma UNE 92305.
CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA
DEL SOPORTE.
Antes de iniciar los trabajos de montaje, se comprobará que se encuentran terminados la estructura, los cerramientos y la cubierta del edificio. La superficie horizontal de asiento de las placas debe estar nivelada y el solado, a ser posible, colocado y terminado, salvo cuando el solado pueda resultar dañado durante los trabajos de montaje; en este caso, deberá estar terminada su base de asiento. Los techos de la obra estarán acabados, siendo necesario que la superficie inferior del forjado quede revestida si no se van a realizar falsos techos. Las instalaciones, tanto de fontanería y calefacción como de electricidad, deberán encontrarse con las tomas de planta en espera, para su distribución posterior por el interior de los tabiques. Los conductos de ventilación y las bajantes estarán colocados.
PROCESO DE EJECUCIÓN
FASES DE EJECUCIÓN.
Replanteo, nivelación y fijación de los rastreles. Corte de las placas. Fijación de las placas. Replanteo de las cajas para alojamiento de mecanismos eléctricos y de paso de instalaciones, y posterior perforación de las placas. Tratamiento de juntas.
CONDICIONES DE TERMINACIÓN.
El conjunto será resistente y estable. Quedará plano y aplomado.
CONSERVACIÓN Y MANTENIMIENTO.
Se protegerá frente a golpes. Se evitarán las humedades y la colocación de elementos pesados sobre las placas.
CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO
Se medirá la superficie realmente ejecutada según especificaciones de Proyecto, sin duplicar esquinas ni encuentros, siguiendo los criterios de medición expuestos en la norma UNE 92305.
CRITERIO DE VALORACIÓN ECONÓMICA
El precio incluye la resolución de encuentros y puntos singulares.
