UAO030

Ud

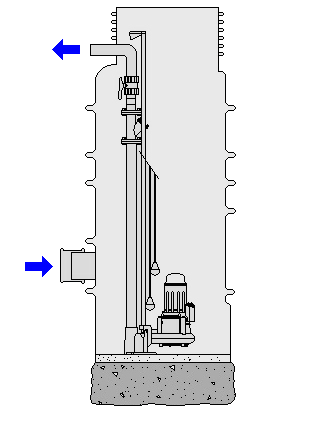

Pozo de bombeo prefabricado, de poliéster reforzado con fibra de vidrio (PRFV).

3.369,89€

Pozo de bombeo, monobloque, de poliéster reforzado con fibra de vidrio (PRFV), de 2000 mm de diámetro nominal y 2,5 m de altura nominal, sobre solera de 30 cm de espesor de hormigón armado HA-30/B/20/XC4+XA2, encastre del cuerpo del colector 10 cm en dicha solera, ligeramente armada con malla electrosoldada ME 20x20 Ø 8-8 B 500 T 6x2,20 UNE-EN 10080 y losa alrededor de la boca del cono de 200x200 cm y 20 cm de espesor de hormigón en masa HM-30/B/20/X0+XA2, con cierre de tapa circular con bloqueo y marco de fundición clase D-400 según UNE-EN 124, instalado en calzadas de calles, incluyendo las peatonales, o zonas de aparcamiento para todo tipo de vehículos. El precio incluye los equipos y la maquinaria necesarios para el desplazamiento y la disposición en obra de los elementos, pero no incluye el equipo de bombeo, la excavación ni el relleno del trasdós.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt10haf010ernu

m³

Hormigón HA-30/B/20/XC4+XA2, fabricado en central, con cemento SR.

1,473

115,00

169,40

mt07ame010n

m²

Malla electrosoldada ME 20x20 Ø 8-8 B 500 T 6x2,20 UNE-EN 10080.

4,909

6,70

32,89

mt11ras190a

Ud

Pozo de bombeo, monobloque, de poliéster reforzado con fibra de vidrio (PRFV), de 2000 mm de diámetro nominal y 2,5 m de altura nominal, con cono reductor de 800 mm de diámetro nominal en la boca, con los pates instalados, base con superficie lisa, una entrada con manguito de unión con junta elástica de 315 mm de diámetro, una salida de impulsión con conexión embridada de 110 mm de diámetro y tubo para ventilación, según UNE-EN 13598-2.

1,000

2.886,92

2.886,92

mt10hmf010rRb

m³

Hormigón HM-30/B/20/X0+XA2, fabricado en central, con cemento SR.

0,172

115,86

19,93

mt46tpr010q

Ud

Tapa circular con bloqueo mediante tres pestañas y marco de fundición dúctil de 850 mm de diámetro exterior y 100 mm de altura, paso libre de 600 mm, para pozo, clase D-400 según UNE-EN 124. Tapa revestida con pintura bituminosa y marco provisto de junta de insonorización de polietileno y dispositivo antirrobo.

1,000

115,00

115,00

Subtotal materiales:

3.224,14

2

Equipo y maquinaria

mq04cag010a

h

Camión con grúa de hasta 6 t.

0,245

55,38

13,57

Subtotal equipo y maquinaria:

13,57

3

Mano de obra

mo041

h

Oficial 1ª construcción de obra civil.

2,025

22,13

44,81

mo087

h

Ayudante construcción de obra civil.

1,013

21,02

21,29

Subtotal mano de obra:

66,10

4

Costes directos complementarios

%

Costes directos complementarios

2,000

3.303,81

66,08

Coste de mantenimiento decenal: 168,49€ en los primeros 10 años.

Costes directos (1+2+3+4):

3.369,89

UNIDAD DE OBRA UAO030: POZO DE BOMBEO PREFABRICADO, DE POLIÉSTER REFORZADO CON FIBRA DE VIDRIO (PRFV).

CARACTERÍSTICAS TÉCNICAS

Pozo de bombeo, monobloque, de poliéster reforzado con fibra de vidrio (PRFV), de 2000 mm de diámetro nominal y 2,5 m de altura nominal, con cono reductor de 800 mm de diámetro nominal en la boca, con los pates instalados, base con superficie lisa, una entrada con manguito de unión con junta elástica de 315 mm de diámetro, una salida de impulsión con conexión embridada de 110 mm de diámetro y tubo para ventilación, sobre solera de 30 cm de espesor de hormigón armado HA-30/B/20/XC4+XA2, encastre del cuerpo del colector 10 cm en dicha solera, ligeramente armada con malla electrosoldada ME 20x20 Ø 8-8 B 500 T 6x2,20 UNE-EN 10080 y losa alrededor de la boca del cono de 200x200 cm y 20 cm de espesor de hormigón en masa HM-30/B/20/X0+XA2; con cierre de tapa circular con bloqueo y marco de fundición clase D-400 según UNE-EN 124, instalado en calzadas de calles, incluyendo las peatonales, o zonas de aparcamiento para todo tipo de vehículos.

NORMATIVA DE APLICACIÓN

Elaboración, transporte y puesta en obra del hormigón: Código Estructural.

Ejecución: CTE. DB-HS Salubridad.

CRITERIO DE MEDICIÓN EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

PRUEBAS DE SERVICIO.

Prueba de estanqueidad parcial.

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá frente a golpes, en especial durante el relleno y compactación de áridos, y frente al tráfico pesado.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.

CRITERIO DE VALORACIÓN ECONÓMICA

El precio incluye los equipos y la maquinaria necesarios para el desplazamiento y la disposición en obra de los elementos, pero no incluye el equipo de bombeo, la excavación ni el relleno del trasdós.

Código LER

Tipo

Peso (kg)

Volumen (l)

17 01 01

Hormigón (hormigones, morteros y prefabricados).

4,063

2,709

17 04 05

Hierro y acero.

0,213

0,101

Residuos generados:

4,276

2,810

15 01 01

Envases de papel y cartón.

1,658

2,211

Envases:

1,658

2,211

Total residuos:

5,934

5,021
